小车式自动埋弧焊接设备结构设计

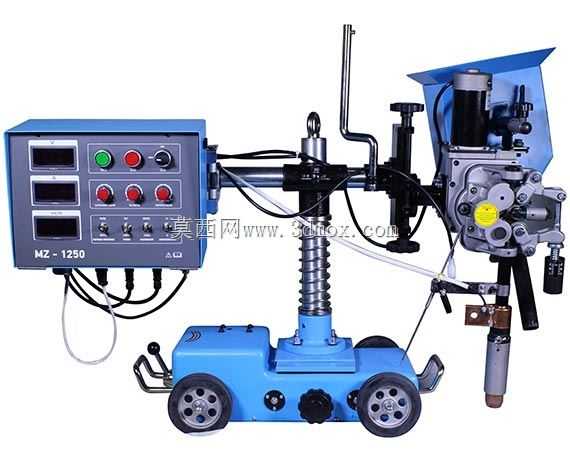

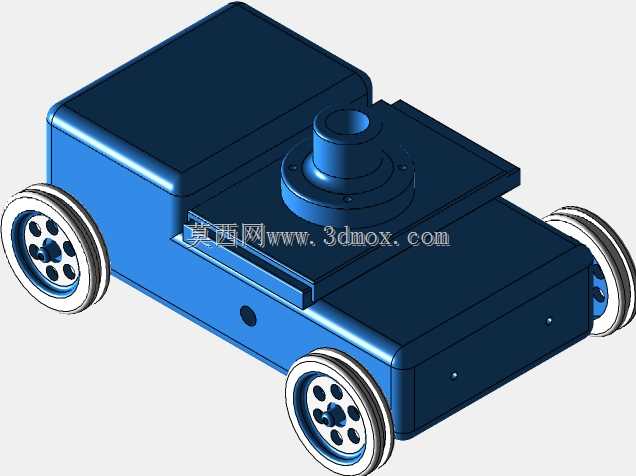

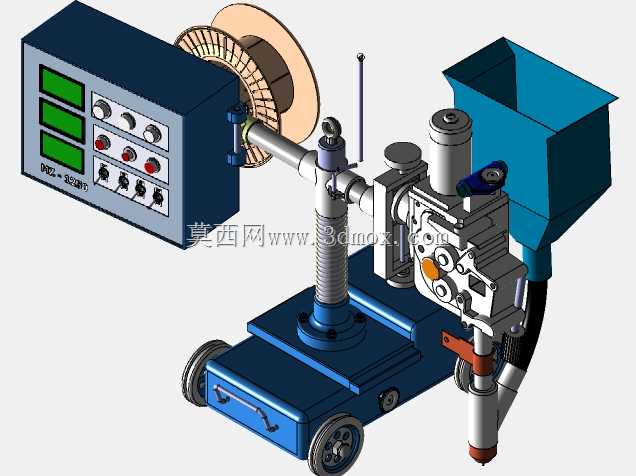

　　这款行走式自动焊接装备主要面向长直焊缝、环形焊缝的连续焊接作业场景，在压力容器制造、钢结构件加工、船舶分段建造、管道预制车间的生产线上应用广泛，可替代人工完成大厚度工件的埋弧焊接工序，相比手工焊接能大幅提升焊缝成型一致性，降低焊接过程中的弧光、烟尘对操作人员的职业伤害。从结构布局来看，整套设备分为行走底盘、升降调节立柱、横移调节臂、送丝与焊剂输送机构、焊接机头、电气控制箱几个核心模块，各模块之间的连接位置都预留了调节余量，方便现场作业时根据工件坡口位置、焊缝高度快速调整作业姿态。行走底盘采用四轮布局，其中两个行走轮为主动轮，配套驱动机构可实现沿轨道或工件表面的匀速行走，底盘前端设置了导向靠轮，作业时可贴靠工件侧边或导向轨道行走，

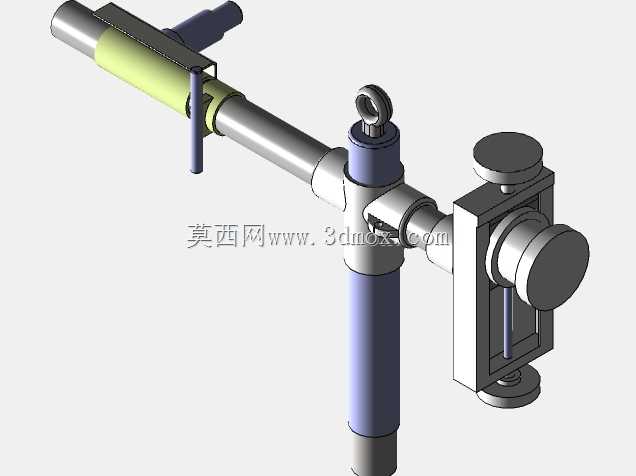

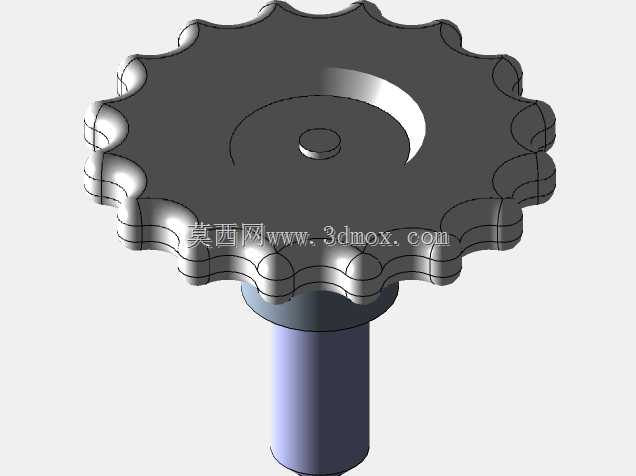

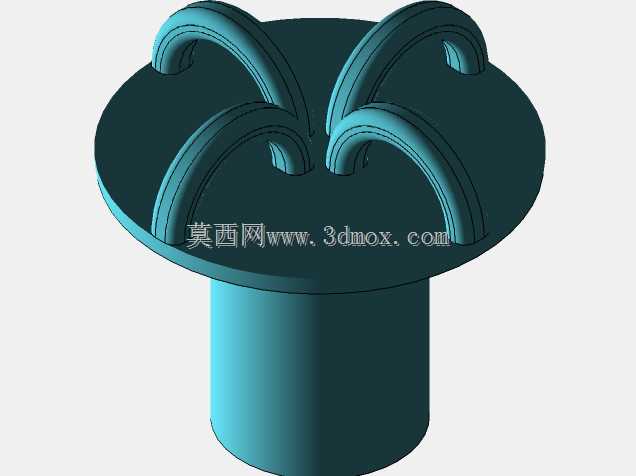

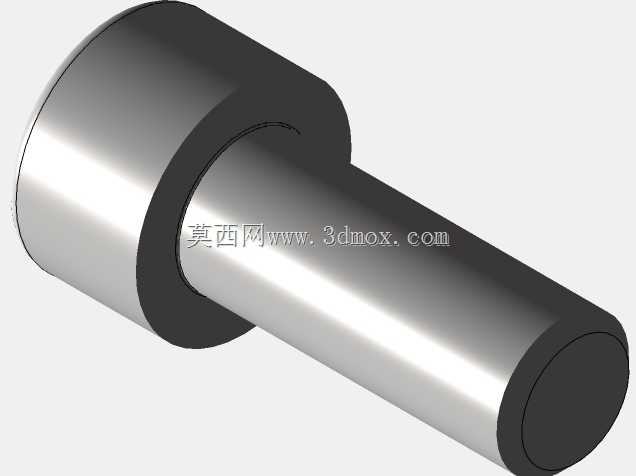

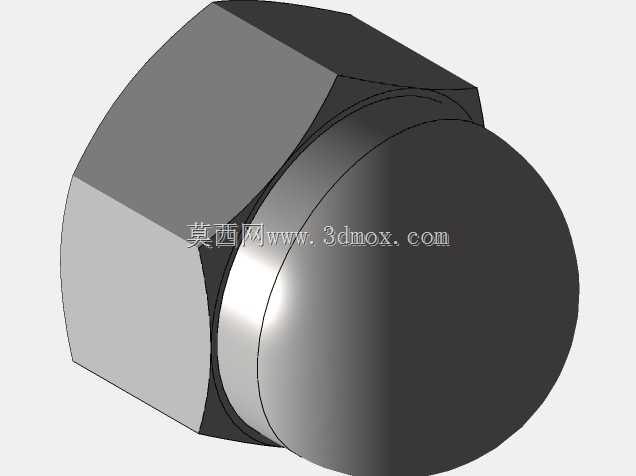

　　避免行走轨迹偏移导致焊缝偏斜，底盘上的手轮用于离合切换，可在设备移位时断开行走驱动，方便人工推移调整工位。升降立柱采用梯形丝杠传动结构，立柱表面做了镀铬硬化处理，滑套与立柱之间设置了铜质导向衬套，既可以保证升降调节的顺畅度，也能承受焊接机头、横移臂的偏转载荷，调节时通过侧面的手轮转动即可带动整个横移臂组件上下移动，调节行程可覆盖常规工件的焊缝高度差，立柱顶部设置了吊环，方便车间内行车吊装转运整套设备。横移臂同样采用丝杠调节结构，可实现水平方向的前后伸缩调整，臂杆为空心钢管材质，内部穿设送丝管、控制线缆与气路管线，避免管线外露在焊接飞溅区域被烫损，横移滑座上设置了锁紧手柄，位置调整到位后可快速锁死，

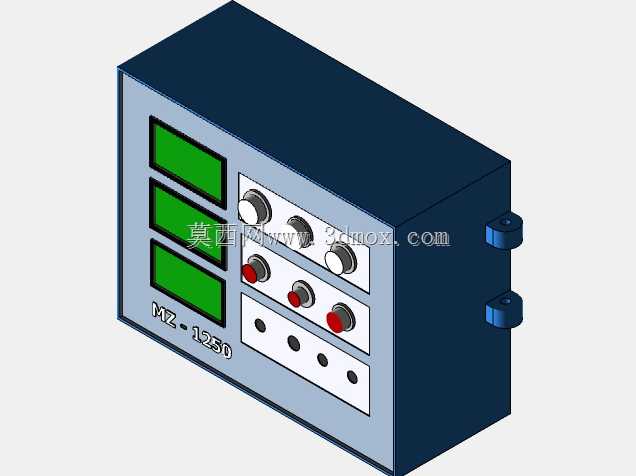

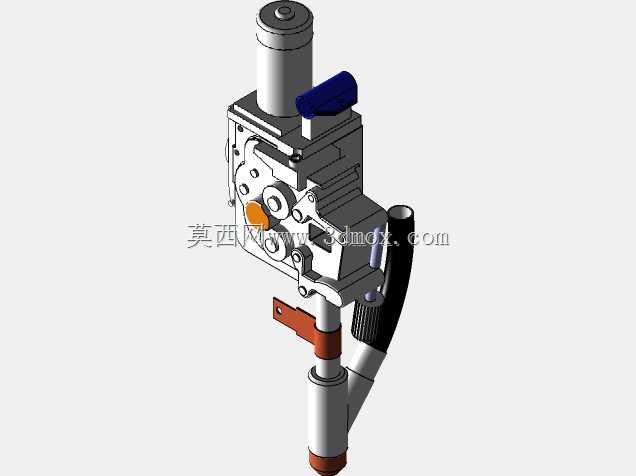

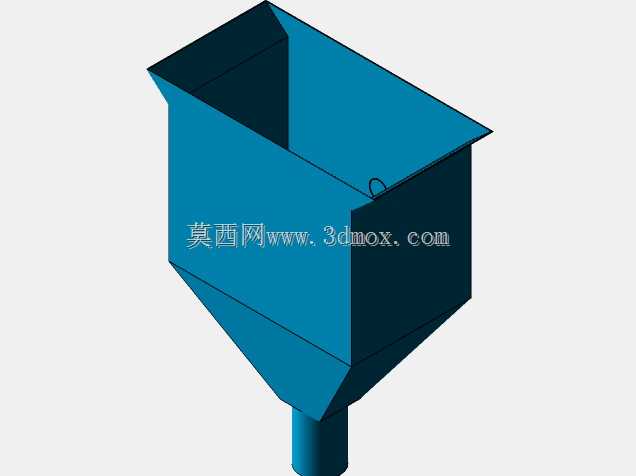

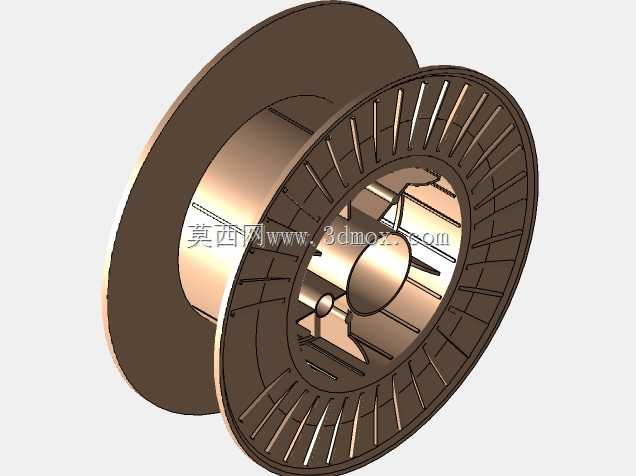

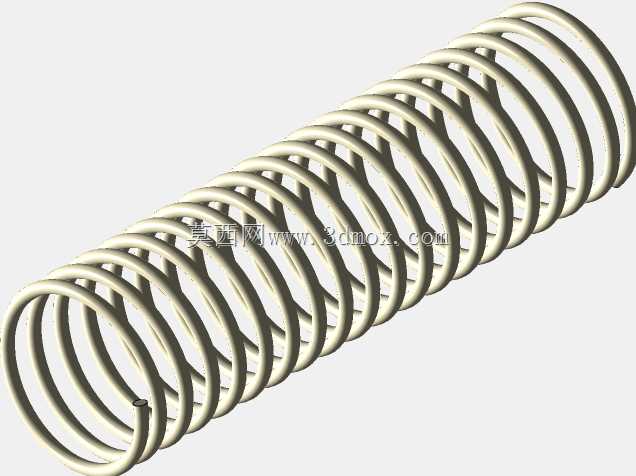

　　防止焊接过程中臂杆滑移导致焊枪位置偏移。送丝机构安装在横移臂末端，采用压紧轮式送丝结构，可适配不同直径的埋弧焊丝，送丝速度可通过控制箱参数无级调节，机构旁设置了焊剂料斗，焊接过程中焊剂可通过软管自动输送到焊枪前方的焊接区域，在焊缝表面形成焊剂覆盖层，隔绝空气避免焊缝出现气孔、夹渣缺陷，焊剂回收的接口也预留于机头位置，可配套外接焊剂回收装置实现未熔化焊剂的循环利用。焊接机头位置设置了焊枪夹持调节机构，可实现焊枪的角度微调、上下位置微调，保证焊丝伸出长度、焊枪对准坡口中心，机头侧面的导电嘴采用快拆结构，磨损后可快速更换，减少停机维护时间。控制箱安装在横移臂的左侧位置，面板上设置了数显表用于显示焊接电流、焊接电压、行走速度参数，

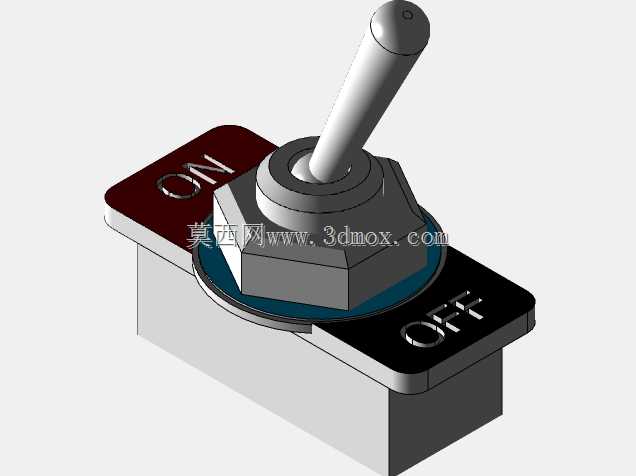

　　下方布置了启动、停止、急停按钮，以及电流、电压、送丝速度的调节旋钮，所有控制元件都做了防飞溅防护，面板上的透明防护罩可在焊接时闭合，避免焊渣飞溅损坏按钮与仪表。整套设备的安装边界需要考虑作业空间要求，设备行走方向的前后预留至少300mm的移位空间，横移臂伸出最大长度时，设备整体重心仍落在底盘四轮支撑范围内，不会出现侧翻风险，立柱升至最高位置时，机头的作业高度可满足最高1200mm工件的焊接需求，设备外接焊接电源、控制线缆的接口都设置在底盘后侧，布线时沿车间地面走线槽布置，避免被行走轮碾压破损。在结构设计过程中，所有焊接结构件都做了去应力退火处理，避免长期使用后结构变形影响焊接精度，转动、滑动配合面都设置了润滑注油孔，方便日常维护保养时加注润滑脂，减少运动部件的磨损。设备的行走速度调节范围覆盖常规埋弧焊的工艺参数区间，可根据工件厚度、焊丝直径匹配对应的行走速度，保证焊缝熔深符合工艺要求，控制回路中设置了过流、过载保护，出现焊接异常时可自动切断送丝与行走动力，避免设备损坏或焊接缺陷扩大。
