激光切割设备通用参数化箱体结构设计

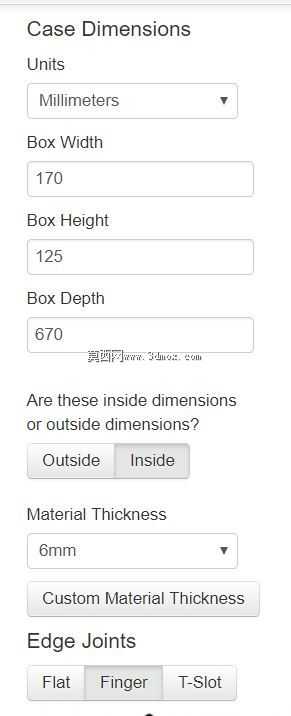

　　在钣金加工与非标设备定制场景中，激光切割设备的配套箱体结构一直是影响设备集成效率、现场安装适配性的核心部件，很多一线加工车间在搭建自用激光切割工位、或是为客户配套小型激光加工单元时，往往会因为箱体尺寸无法匹配现场空间、板材厚度与拼接结构不匹配加工条件，出现反复改图、材料浪费、拼接后结构刚性不足的问题。这套结构设计从实际加工落地的角度出发，把箱体的核心尺寸做成了可调整的参数化逻辑，首先明确了尺寸定义的边界选项，使用者可以根据自身的安装场景，选择尺寸为箱体外部轮廓尺寸或是内部容纳尺寸，避免了常规图纸中尺寸基准模糊导致的加工后部件无法装配的问题——很多新手设计师在出钣金图纸时，往往不会标注尺寸基准是内还是外，加工出来的箱体要么内部装不下激光发生组件、走线槽与除尘接口，要么外部尺寸超出预留的工位空间，和旁边的料架、控制柜产生干涉。

　　从功能特性来看，这套结构预留了完整的尺寸调整区间，宽度方向可根据激光头的横向行程范围调整，高度方向适配不同高度的激光发生器、控制电路板与排风管道的安装需求，深度方向则兼顾了工件进料的操作空间与后部走线、除尘接口的预留位置，不会出现常规固定尺寸箱体要么空间冗余浪费板材、要么空间局促无法排布内部组件的问题。板材厚度的适配逻辑也充分考虑了不同加工场景的材料条件，既可以适配常规6mm厚度的冷轧钢板，满足大多数车间自制箱体的刚性需求，也支持自定义板材厚度参数，当加工场景需要使用更薄的镀锌板降低成本、或是使用更厚的不锈钢板提升结构抗变形能力时，只需要调整对应参数，边缘拼接结构的尺寸就会自动适配，不需要重新计算咬口、拼接位的公差。

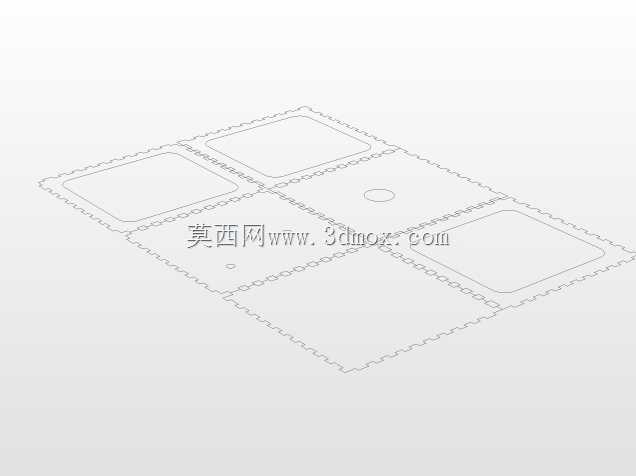

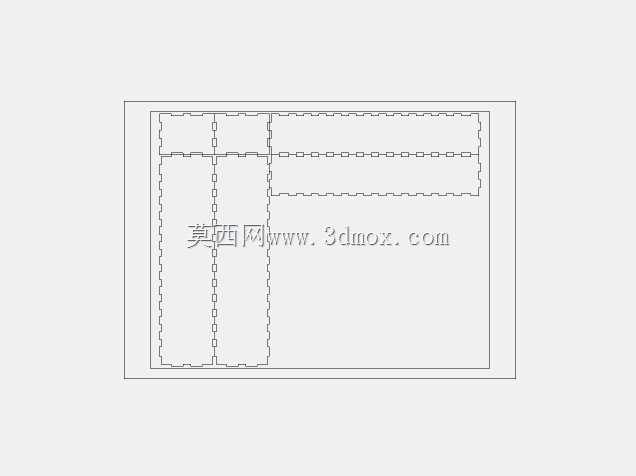

　　边缘拼接结构的设计是这套方案的核心亮点，针对激光切割加工的工艺特性，设计了不同的拼接选项，平接结构适合有焊接条件的车间，加工后直接对齐焊接，加工效率高，拼接后表面平整；指接（Finger）结构则适合没有焊接设备、或是需要现场快速组装的场景，切割完成后直接通过榫卯结构拼接，配合螺栓或是结构胶就能完成装配，不需要复杂的工装夹具，拼接后的结构抗剪切能力远高于普通的直角对接，长期使用不会因为设备运行的振动出现接缝开裂、箱体变形的问题。

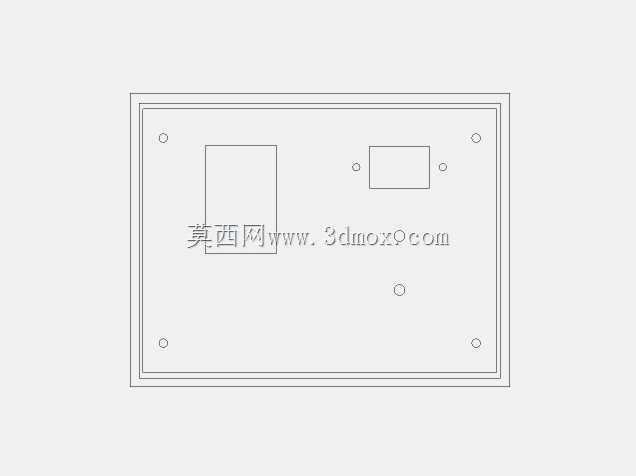

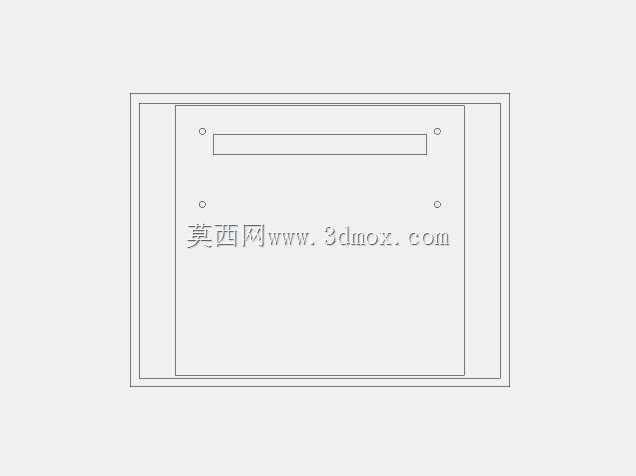

　　在实际应用中，这套结构可以覆盖绝大多数小型激光切割工位的搭建需求，不管是车间自用的固定工位激光切割机，还是需要移动的小型激光加工单元，都可以通过调整参数快速生成适配的箱体图纸，不需要从零开始绘制结构、计算拼接公差。设计过程中充分考虑了激光切割的工艺限制，所有的拐角、拼接位都做了适配激光切割最小割缝的处理，不会出现锐角过小无法切割、或是拼接位公差过大组装后缝隙超差的问题。安装边界上，箱体底部预留了固定孔位的调整空间，可以适配不同规格的减震脚轮、可调支撑脚，不管是需要固定在地面的重型工位，还是需要带脚轮移动的灵活工位，都能直接匹配安装，不需要额外在底部焊接转接支架。

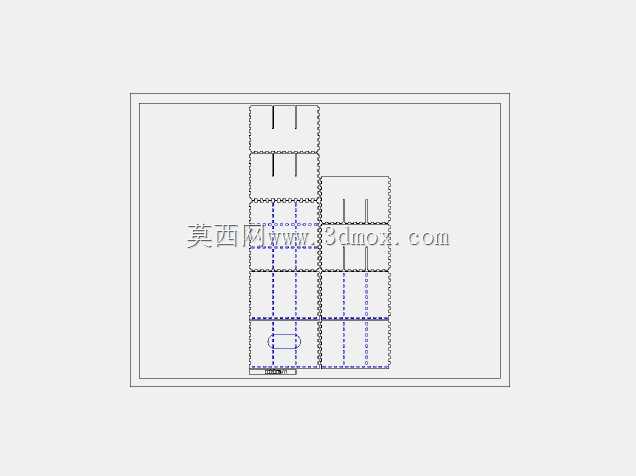

　　很多一线结构工程师在做激光设备配套结构时，往往会忽略板材厚度对拼接尺寸的影响，比如用6mm板材时的拼接槽宽度和用3mm板材时的槽宽如果一致，要么会出现厚板插不进去、强行敲入后板材变形，要么薄板插入后缝隙过大，焊接时需要大量填充焊料，变形量难以控制。这套结构把板材厚度和拼接槽的尺寸做了关联适配，不管选择什么厚度的板材，拼接位的配合公差都控制在激光切割可实现的合理范围内，组装时既能轻松对位，又不会出现过大的缝隙，后续不管是焊接还是打胶密封，都能获得很好的效果。同时尺寸定义的内外切换功能，也解决了现场安装时的尺寸核对问题，当现场预留的安装位是固定的外部边界时，直接选择外部尺寸模式输入预留空间的长宽高，生成的箱体外部轮廓就会严格匹配输入尺寸，不会出现装不进去的情况；当内部需要容纳特定尺寸的激光组件、除尘设备时，切换到内部尺寸模式输入内部需要的净空尺寸，生成的箱体内部空间就会完全满足组件安装需求，不需要反复核算板材厚度带来的尺寸差，大幅降低了设计阶段的核算工作量，也减少了加工出错的概率。
