多孔阵列式激光加工承载工作台结构

　　在激光打标、激光精密切割、激光微焊接这类非接触式精密加工场景里，工件的承载定位精度直接决定了最终加工的良率，这款带密集孔阵的工作台就是为这类加工场景专门设计的承载结构。不同于普通的铆焊平板或者装配工作台，它的台面采用整板密布等径通孔的设计，核心是配合真空吸附管路使用——当需要加工厚度0.1mm到5mm的薄金属片、PCB基板、PET薄膜类易翘曲工件时，接通负压后整个台面可以形成均匀的吸附力，让工件完全贴合台面，不会因为激光加工时的热应力产生翘曲变形，也不需要额外用压块遮挡加工区域，避免出现压痕或者加工死角。

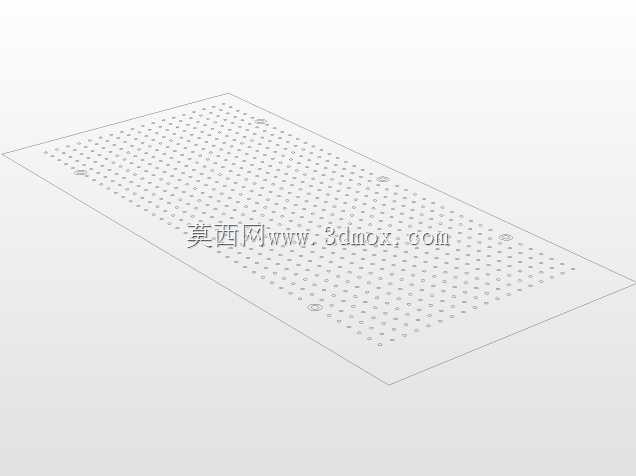

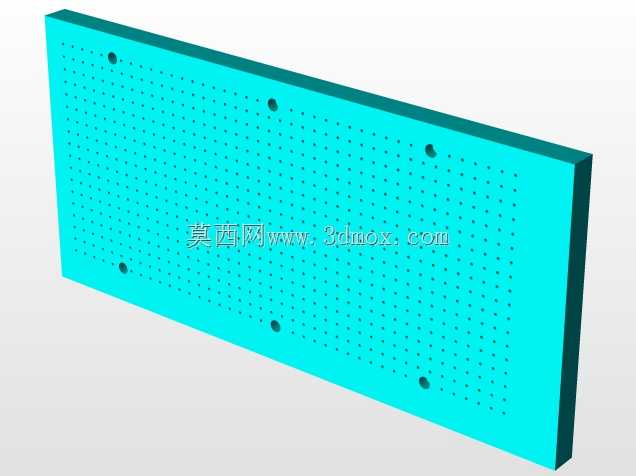

　　从结构设计逻辑来看，整个台面采用矩形平板构型，边缘做了小尺寸倒角处理，避免操作人员上下料时被锐边划伤，四个角位预留了沉头安装孔，既可以通过螺栓直接固定在激光设备的床身横梁上，也可以搭配升降调节支脚作为独立工位的承载台使用，沉孔的设计可以让螺栓头部完全没入台面以下，不会突出台面影响工件的平铺放置。台面上的孔阵采用等间距正三角形排布，相比正方形排布，相同开孔率下可以获得更均匀的吸附力分布，不会出现局部吸力不足的问题，孔的直径控制在3mm左右，既不会因为孔径过大导致薄型工件被负压吸得凹陷变形，也不会因为孔径过小容易被加工产生的碎屑堵塞，日常维护只需要用高压气枪从台面底部反吹就能清理孔内的积屑。

　　安装边界方面，这款工作台的台面厚度根据幅面不同做了差异化设计，常规600mm*400mm幅面的台面厚度为12mm，采用6061铝合金经精密磨削加工而成，平面度可以控制在0.05mm/全幅以内，完全满足激光加工对台面平面度的要求——毕竟激光聚焦的焦深通常只有0.1mm左右，如果台面平面度超差，就会出现局部区域加工功率不足、切不透或者打标深度不均的问题。如果是更大幅面的应用场景，台面背面会增加网格状的加强筋结构，在不显著增加整体重量的前提下提升台面的刚性，避免长期承重后出现中部塌陷的变形问题。

　　实际使用中，这款工作台除了配合真空吸附固定工件外，密布的孔位也可以作为柔性工装的定位基准，加工异形工件时，可以快速插入定位销来做粗定位，再配合专用夹具完成夹紧，不需要每次都重新打表找正，能大幅缩短小批量多品种加工的换型准备时间。台面的表面做了硬质阳极氧化处理，硬度可以达到HV400以上，既可以抵抗激光加工时飞溅的熔渣烧蚀，也能避免工件上下料时的刮擦留下划痕，长期使用也能保持较好的平面精度。不同于带T型槽的机加工工作台，这种多孔台面没有凸起的槽棱，放置片状工件时不会出现搁空的问题，哪怕是很薄的铜箔、铝箔也能完全平贴在台面上，非常适合电子元器件的激光打标、柔性线路板的激光切割这类对工件平整度要求极高的加工场景。

　　设计过程中也充分考虑了不同设备的适配性，台面的安装孔位做了通用化设计，可以适配市面上多数中小功率的光纤激光打标机、CO2激光切割机的安装接口，不需要额外做转接板就能直接替换原有工作台。如果是用于有焊接烟尘的加工场景，还可以在台面下方的腔体里接入抽风管路，让气流从台面的孔位向下流动，及时把加工产生的烟尘吸走，避免烟尘附着在聚焦镜上影响激光的传输效率，也能减少作业区域的烟尘扩散，改善操作人员的作业环境。
