可调角度旋转磨削工装磨具架结构

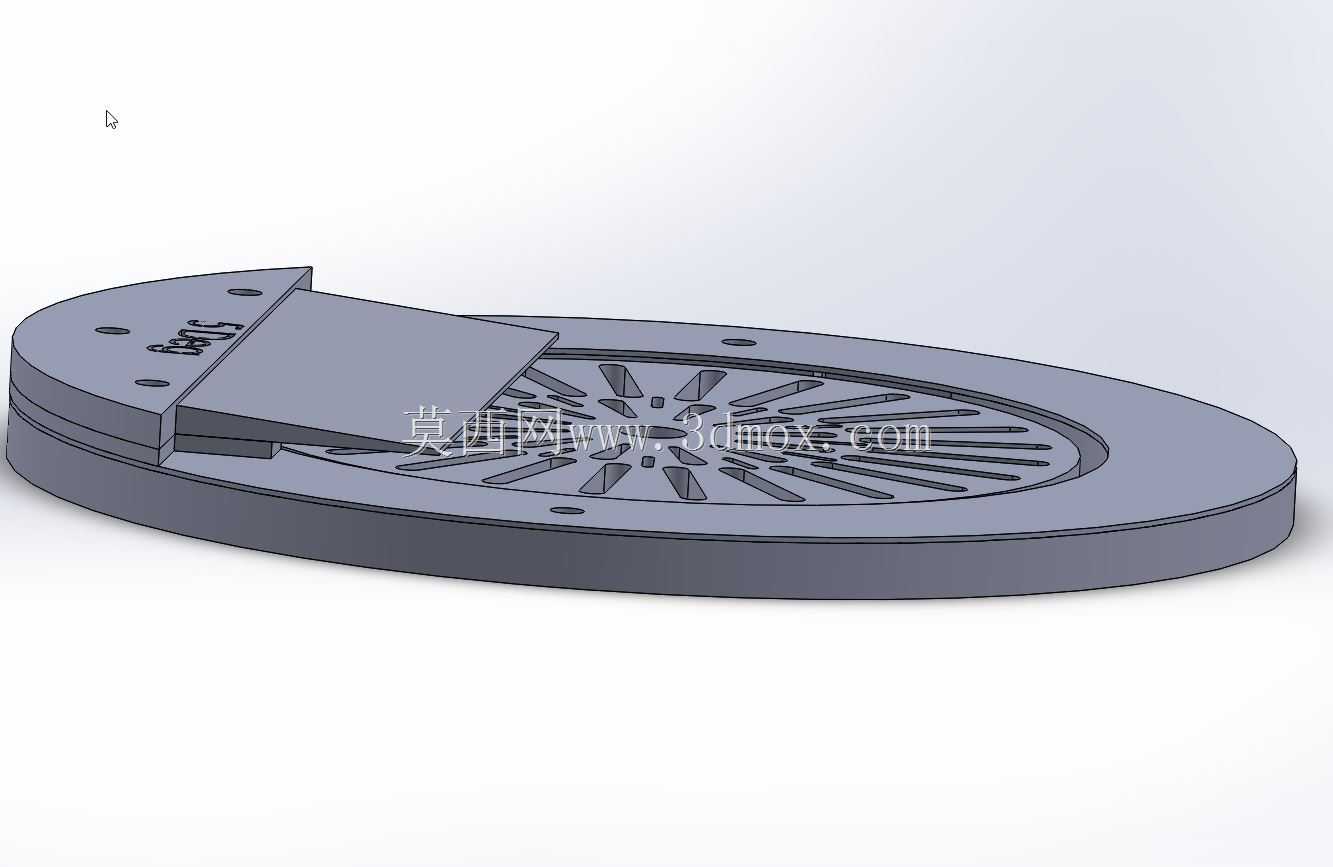

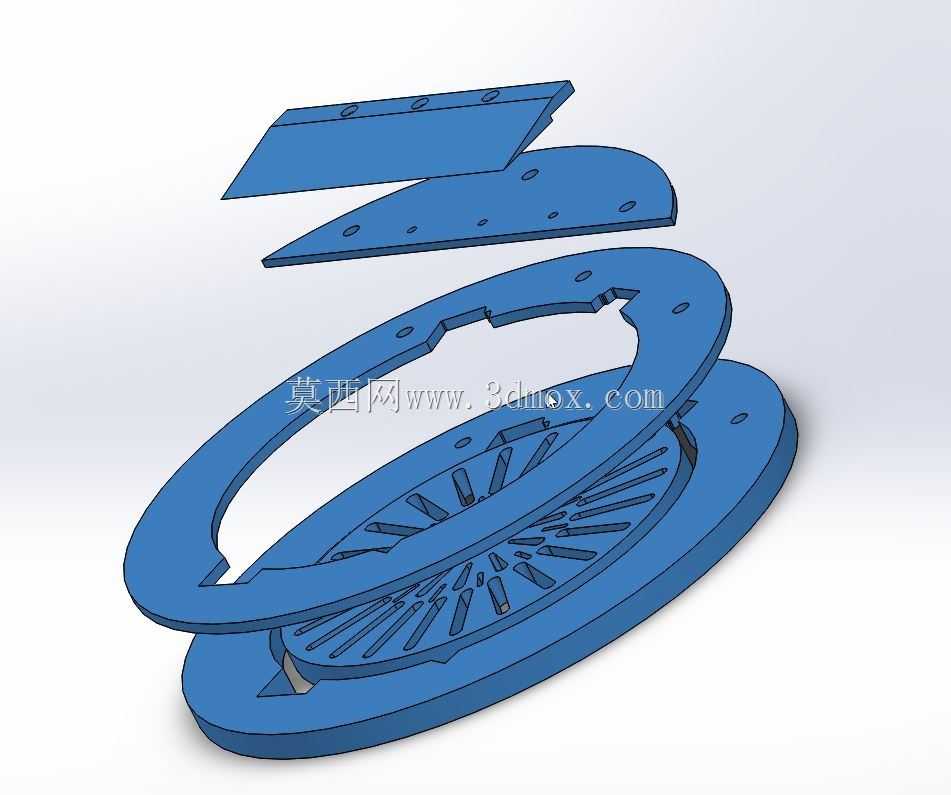

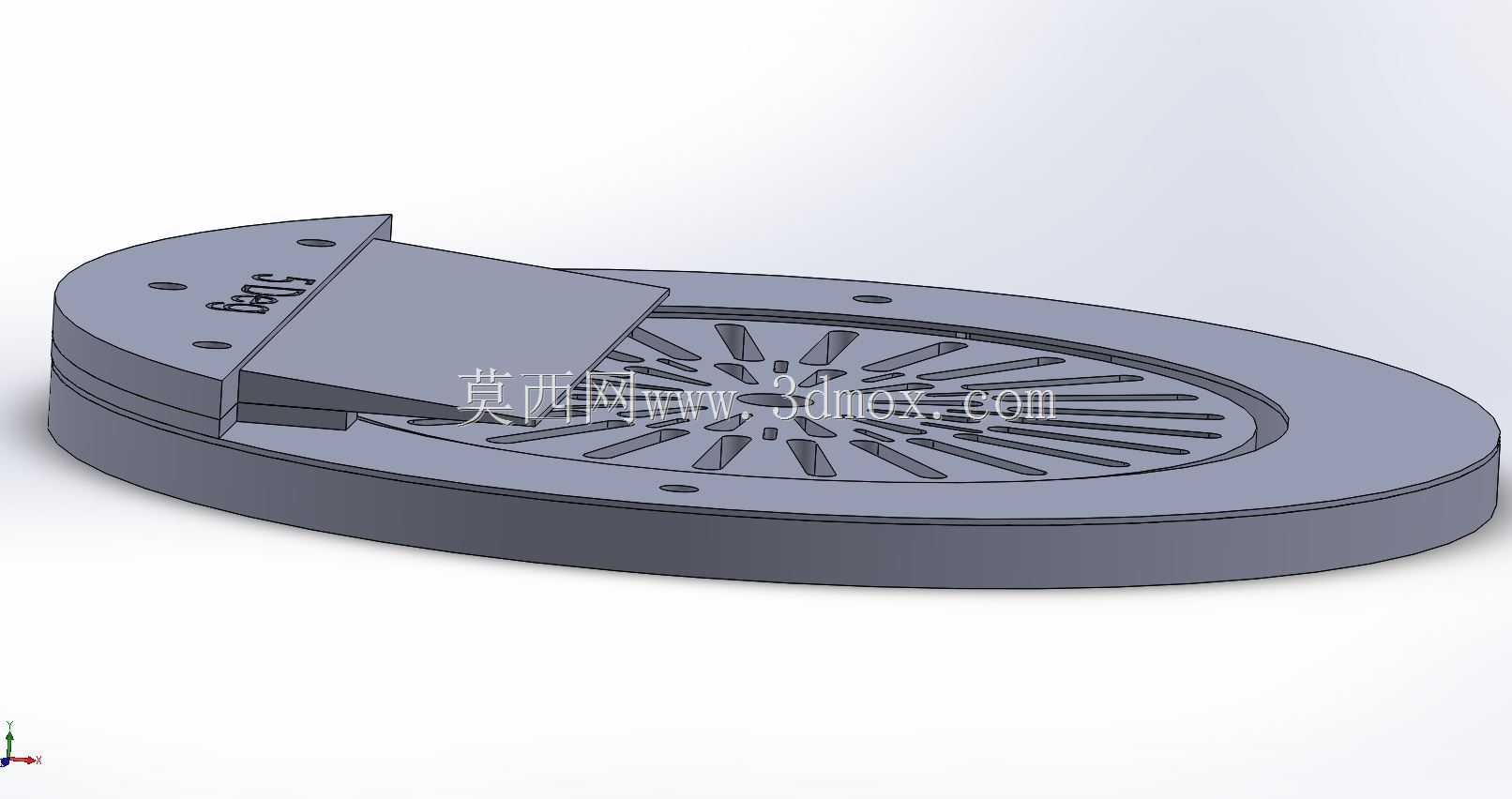

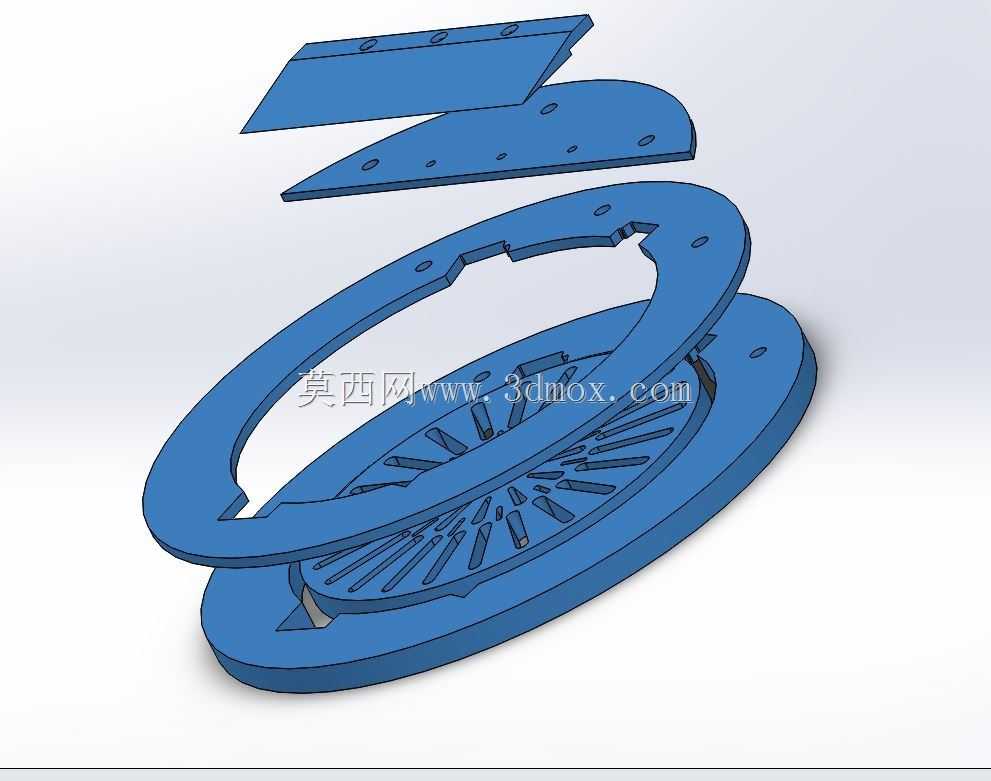

　　在小型精密磨削加工场景里，这类旋转磨具架常被集成在手持卷笔刀类小型切削器具、桌面级微型磨削工位中，承担磨具承载、角度导向、旋转进给的核心功能，区别于大型磨床的厚重磨具支座，这类小型磨具架需要兼顾紧凑安装空间、稳定导向精度、顺畅旋转进给的多重要求，适配小尺寸工件的连续磨削作业。从实际使用逻辑来看，磨具架的底座采用圆盘式安装结构，外圈均匀分布安装孔，可直接通过紧固件固定在设备壳体的对应安装位上，安装边界完全贴合小型手持设备的内部腔体尺寸，不会额外占用多余装配空间，底座的环形盘面做了下沉式台阶设计，既可以容纳旋转盘的轴向定位凸台，也能控制整体装配后的总厚度，避免部件突出壳体影响握持手感。中间的旋转盘盘面做了辐射状的格栅式导向槽，

　　这类槽体并非减重设计，而是在磨削作业中承接磨屑排出的通道，磨削产生的细碎切屑会顺着辐射槽从旋转盘与底座的间隙处排出，不会堆积在旋转副内部造成卡滞，同时辐射槽的分布角度经过匹配，对应磨具的磨削工作面进给轨迹，旋转盘绕中心轴转动时，上方的角度导向块会带着待磨削工件以固定倾角贴靠磨具工作面，保证磨削后的锥面角度一致性。上方的楔形导向块是整个结构的核心功能件，块体上标注的角度标识直接对应磨削锥角，导向块的倾斜面与旋转盘平面形成固定夹角，待加工的笔类工件顺着导向块的斜面插入后，端部会精准抵靠在磨具工作面上，转动旋转盘时就能带动工件绕自身轴线回转，完成整圈锥面的均匀磨削，不会出现偏磨、锥角不对称的问题。设计过程中需要重点控制几个配合公差：

　　首先是底座与旋转盘的轴向配合间隙，间隙过大会导致旋转时出现径向窜动，直接影响磨削后的锥面圆度，间隙过小则会在磨屑进入后出现卡滞，因此在配合面处预留了0.02-0.05mm的活动间隙，同时在底座外圈做了挡边结构，阻挡大尺寸碎屑进入旋转副；其次是导向块的倾斜面角度公差，需要控制在±0.5°以内，角度偏差过大会导致磨削后的锥面与工件轴线不同心，出现削偏、断芯的问题；另外导向块与旋转盘的连接采用嵌入式定位，两个安装孔的位置度公差控制在0.1mm以内，保证导向块安装后倾斜面的中心与旋转盘中心重合，避免进给时出现偏心。从安装适配性来看，整个磨具架的所有部件均采用薄板冲压或注塑成型工艺加工，部件厚度均匀，没有复杂的倒扣结构，适合批量生产装配，

　　底座的安装孔位采用对称分布设计，不需要区分安装方向，装配时可以快速对位，降低产线装配的对位难度。在实际工况下，这类磨具架承受的载荷并不大，主要是工件进给时的径向压力以及旋转时的摩擦力，因此结构上不需要做额外的加强筋，仅通过圆盘式底座的整体刚性就能满足使用要求，旋转盘的辐射槽在兼顾排屑的同时，也能减少旋转盘与底座的接触面积，降低转动时的摩擦阻力，不需要额外添加润滑结构就能保证长期使用的转动顺畅度。另外，导向块的端面做了圆弧过渡处理，避免工件插入时被锐边刮擦，同时导向块的内槽宽度匹配常规工件的直径范围，不会出现工件卡滞在导向槽内的问题，旋转盘的边缘做了翻边处理，既可以提升旋转盘的整体刚性，也能作为转动时的握持受力位，方便用户手动驱动旋转进给。
