汽车手动换挡操作手柄结构设计

　　该换挡操纵手柄主要搭载于手动挡乘用车型的座舱中央通道区域，是驾驶员与车辆传动系统交互的核心操纵部件，日常使用中承担传递换挡操作力、切换变速器挡位、反馈挡位入位触感的核心作用，使用场景覆盖车辆起步、行驶变速、倒车、驻车等全工况操作环节，使用频率覆盖车辆全使用周期，其设计合理性直接影响驾驶操作的流畅度与长时间驾驶的疲劳度。

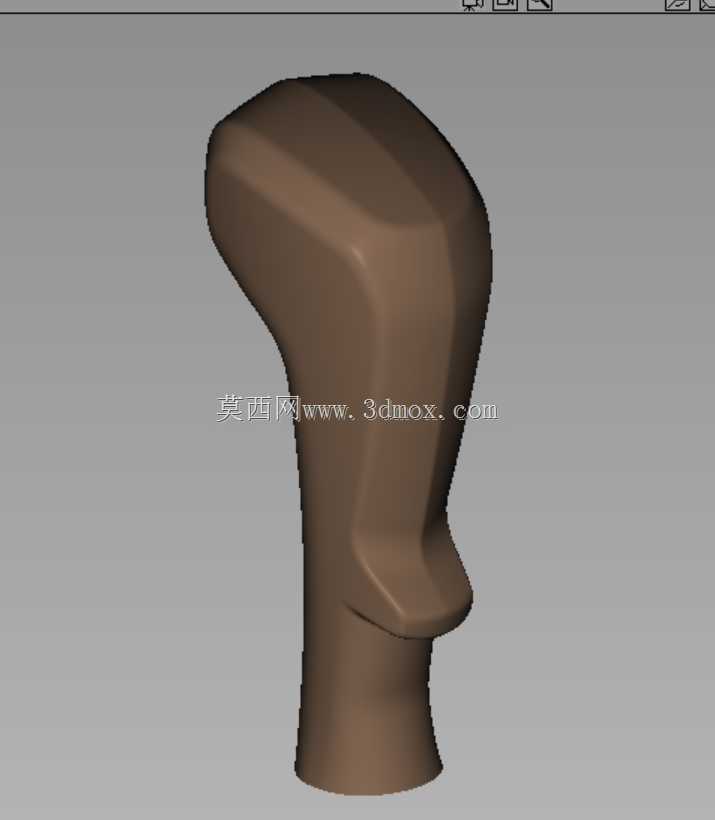

　　从功能特性来看，该手柄的握持曲面完全贴合成年男性手掌自然握持的轮廓形态，顶部曲面做了内收的弧度处理，匹配掌心自然下压的形态，侧部的凸起结构刚好对应指根与指节的握持卡位，换挡过程中手掌不会出现打滑偏移的问题，即使手掌出汗或者佩戴薄款驾驶手套，也能保持稳定的握持力传递。手柄下部的柱段为安装连接段，内部预留了与换挡杆顶端配合的安装孔位，孔位公差匹配换挡杆顶端的标准连接尺寸，安装时可直接压入配合，侧面预留的卡位槽可与换挡杆的锁止结构配合，避免长期使用后手柄出现松脱、转动的问题，安装边界完全适配主流手动变速器换挡杆的伸出高度，安装完成后手柄顶端距离中央通道扶手的垂直高度符合常规座舱的人机布置要求，驾驶员换挡时手臂自然下垂即可完成操作，无需大幅抬臂或者侧身。

　　设计过程中优先考虑了人机工程学的适配要求，曲面造型没有采用生硬的棱角过渡，所有握持接触区域均做了大圆角顺滑处理，避免棱角长期硌压手掌造成操作不适，造型上的不对称曲面是为了匹配不同挡位切换时的施力方向，比如挂入倒挡时手掌需要施加侧向推力，侧部的凸起刚好能承接手掌的侧向力，挂入低速挡时的前推力、挂入高速挡时的后拉力都能通过曲面的导向作用顺畅传递，减少换挡过程中的卡滞感。手柄的壁厚设计兼顾了结构强度与轻量化要求，外层曲面为软质包覆层预留了3-5mm的安装厚度，内部的支撑结构可承受常规换挡操作的最大冲击力，即使暴力换挡也不会出现壳体开裂的问题，下部连接段的壁厚做了加厚处理，抵消长期换挡扭转力带来的疲劳损耗。

　　从实际装车适配的角度来看，该手柄的外形尺寸控制在合理范围内，最大宽度不超过80mm，整体高度不超过120mm，不会占用中央通道过多的布置空间，周边预留的间隙足够布置换挡防尘套、挡位标识面板等周边附件，与周边内饰件的安全间隙满足整车内饰的布置规范，不会出现换挡过程中手柄与周边面板干涉的问题。曲面的分模线设置在握持区域的下边缘，日常握持时不会接触到分模线的合模缝，避免合模缝硌手影响操作触感，表面处理可根据车型定位做哑光磨砂、皮质包覆或者亮面装饰的不同方案，适配不同价位车型的内饰风格需求。

　　在结构验证环节，该造型的曲面曲率连续，可直接通过常规的注塑工艺实现量产，没有倒扣或者极端曲率的曲面，不需要复杂的抽芯滑块结构，模具加工难度低，量产良率可控。手柄的重心设置在靠近安装底座的位置，换挡过程中不会出现头重脚轻的晃动感，挡位切换时的力反馈清晰，驾驶员可通过手柄的触感判断挡位是否完全入位，减少挂挡不到位打齿的问题。长期使用的耐磨性能上，握持区域的曲面没有突出的易磨损结构，即使长期反复握持摩擦，也不会出现明显的磨损掉漆问题，使用寿命覆盖车辆的全使用周期，不需要频繁更换。
