带圆角结构的乘用车铝合金轮毂设计

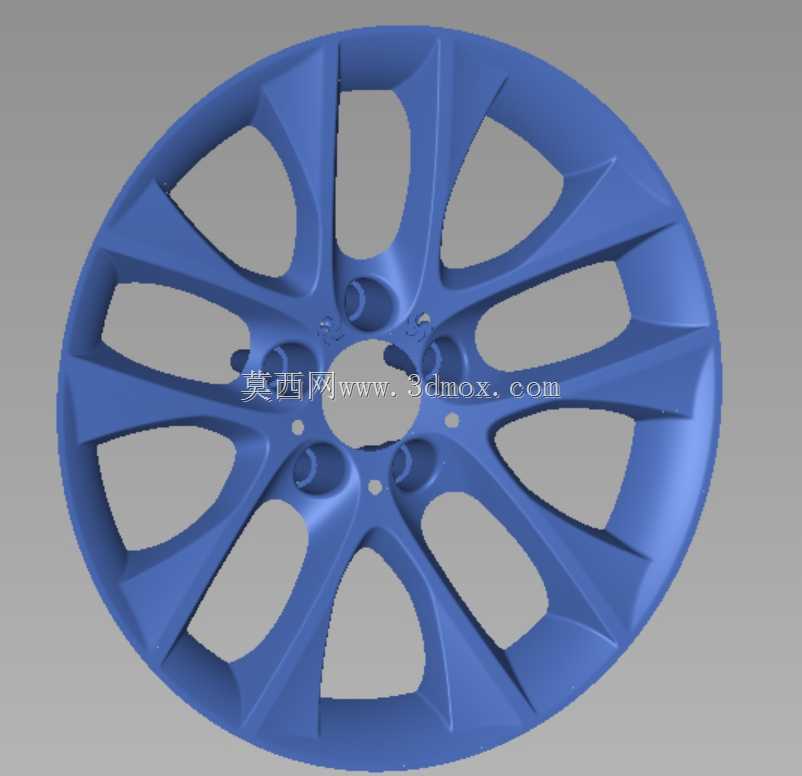

　　日常做整车底盘部件匹配的时候，轮毂的圆角处理是很容易被新手忽略的细节，很多刚接触Alias建模的从业者总觉得轮辐造型只要曲面顺滑就够，实际装车验证的时候才会发现，棱边位置的应力集中、涂装流挂、装配干涉这些问题，大半都和圆角过渡的处理不到位有关。这个轮毂的设计首先考虑的是量产装车的实际工况，轮辐采用十辐分叉式的布局，不是单纯为了视觉上的运动感，每一处辐条的走向都对应着螺栓孔位的载荷传递路径，从轮心安装盘到轮辋边缘的力传导过程中，圆角过渡区域会把集中在棱边的应力分散到相邻曲面，避免车辆过颠簸路面、急加速急制动的时候，辐条根部出现应力超限的疲劳裂纹。

　　从安装边界来看，中心定位孔的尺寸匹配常规乘用车的轴头规格，周围五个螺栓孔的节圆直径符合主流A级家用车的安装标准，做匹配的时候不需要额外改动转向节的安装位，轮辋的宽度、偏距参数都卡在常规家用车的适配区间里，不会出现装车后蹭刹车卡钳、蹭翼子板内衬的问题。轮辐上的镂空窗口不是随意开的造型，每一处窗口的边缘都做了等半径的圆角顺接，一方面是降低铸造时候的铝液充型阻力，减少铸件内部的气孔、缩松缺陷，另一方面也给后续的动平衡校正留足了配重块粘贴空间，不会因为棱边凸起导致配重块粘贴不牢，高速行驶的时候脱落引发方向盘抖动。

　　实际做曲面建模的时候，这个圆角的处理逻辑和普通的倒圆角不一样，不是在已经做好的硬边模型上直接给圆角指令，而是从前期的造型面搭建阶段就把圆角的曲率趋势融入到主曲面里，保证圆角区域和相邻轮辐面的G2连续，这样做出来的模型不管是做渲染展示，还是导出到结构分析软件里做有限元仿真，都不会出现曲面碎面、网格划分失败的问题。轮心的安装盘面做了微凸的沉台设计，和轴头贴合的面平面度控制在合理公差范围内，周围的气门嘴安装位特意避开了辐条的遮挡位置，后续给轮胎充气的时候不需要反复调整轮毂角度就能直接对接充气嘴。

　　从使用场景来说，这种带全圆角过渡的轮毂适配日常城市通勤的家用乘用车，不管是铺装路面的日常行驶，还是偶尔经过非铺装的烂路，圆角结构都能减少路面飞溅的石子磕伤轮辐棱边的概率，就算出现小的磕碰，圆角区域的应力分散特性也不会让磕碰裂纹快速延伸，降低轮毂开裂失效的风险。做涂装工艺验证的时候，全圆角的结构能让电泳层、色漆层、清漆层均匀附着在轮毂表面，不会在硬边位置出现漆层薄、流挂、积漆的问题，提升成品的外观一致性和耐腐蚀性，就算是在北方冬季撒融雪剂的路面行驶，漆层也能更好地保护铝合金基材，减少腐蚀点的产生。

　　很多人做轮毂建模的时候只关注外观造型的炫酷程度，忽略了安装、工艺、工况这些实际落地的约束，这个模型的每一处圆角大小都不是随便定的，辐条正面的圆角半径偏大，兼顾造型饱满度和应力分散需求，辐条背面靠近轮辋的位置圆角半径稍小，给刹车系统的散热留出足够的气流通道，车辆连续制动的时候，刹车盘产生的热量能顺着辐条之间的镂空快速散出，不会因为轮辐结构过于封闭导致刹车系统热衰减过快。和轮胎配合的轮辋边缘位置，圆角做了特殊的弧度处理，轮胎安装的时候能顺利滑入轮辋卡槽，不会在装胎的时候刮伤轮胎胎圈的密封层，避免后期出现轮胎慢漏气的问题。
