带火焰纹饰的分体式管状创意结构设计

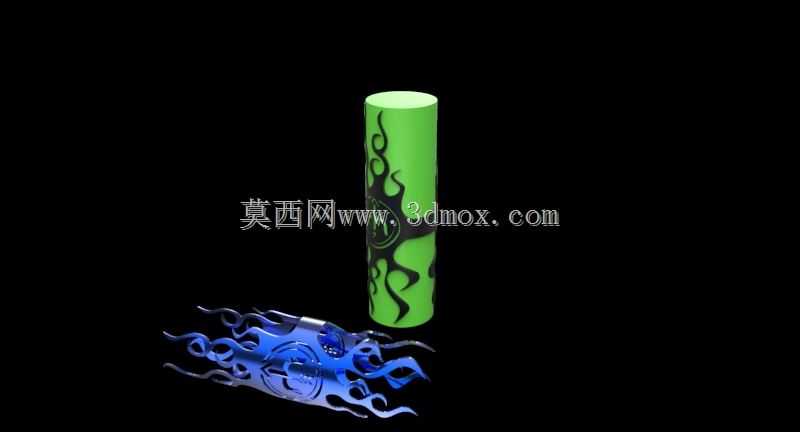

　　在做消费电子周边配套结构设计时，经常会遇到需要兼顾外观辨识度与基础功能承载的管状构件需求，这类构件常见于手持数码设备的配套握持组件、个性化外设的支撑结构，或是潮玩数码配件的主体部分，需要在满足基础握持、安装限位的前提下，做出差异化的外观特征，避免同质化的圆柱管造型带来的审美疲劳。这次的结构设计采用了管身与底座分离的分体式构型，没有采用常规的一体注塑或一体加工的整管方案，主要是考虑到后期表面处理的便利性——管身部分需要做亮面绿色涂装搭配黑色火焰纹饰，底座部分则是半透蓝色的火焰造型支撑，两种不同的表面效果如果做在一体件上，遮喷工序的复杂度会大幅提升，不良率也会随之升高，分体式设计可以让两个部件分别完成表面处理后再进行组装，

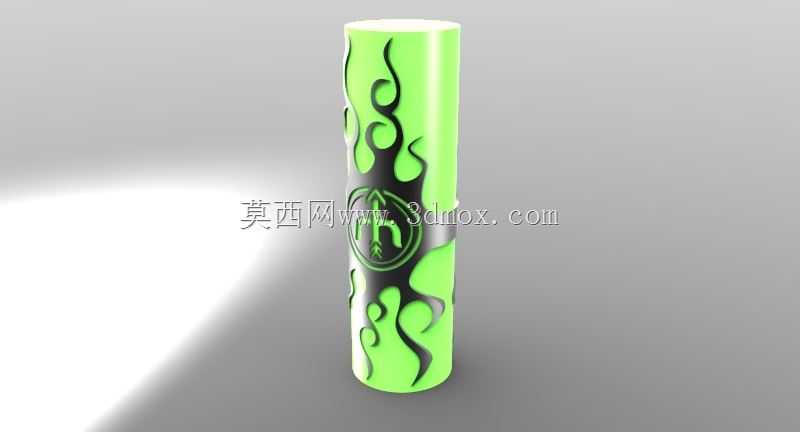

　　既降低了加工难度，也能让两个部件的造型细节各自做到更极致的表现。管身部分的主体为等直径圆柱结构，总长度控制在200mm，这个长度是经过多轮握持手感验证确定的，成年用户单手握持时，手指刚好可以覆盖管身的纹饰区域，不会因为过长导致握持重心偏移，也不会因为过短让手指没有足够的放置空间。管身的外径没有做常规的等壁厚光面设计，而是在外壁做了凹陷的火焰纹饰槽，纹饰从管身中下部向上延伸，槽深控制在0.8mm，既可以保证纹饰的立体感，又不会因为槽深过大削弱管身的结构强度，日常使用中即使受到轻微的磕碰，纹饰边缘也不会出现崩缺的问题。管身的下端做了定位止口，和底座的安装孔采用小间隙配合，配合长度为8mm，组装后可以保证管身与底座的同轴度，

　　不会出现歪斜的情况，止口位置还预留了点胶槽，组装时打胶固定后可以达到足够的连接强度，正常使用中不会出现管身脱落的问题。底座部分没有采用常规的平底圆盘结构，而是做了向外延伸的火焰造型，和管身的纹饰形成视觉上的呼应，底座的底部做了三个均匀分布的小平面支撑点，放置在桌面时可以保证足够的稳定性，不会因为造型的不规则出现晃动。底座的内部做了镂空减重设计，在保证结构强度的前提下尽可能降低整体重量，让整个构件拿在手里不会有过重的坠手感，同时镂空结构也可以减少注塑成型时的缩痕问题，让底座的外表面保持足够的光洁度，不会出现明显的成型缺陷。在建模过程中，管身的纹饰采用了投影曲线的方式做曲面切除，保证纹饰的线条流畅自然，没有出现生硬的折角，

　　所有的棱角位置都做了R0.5的圆角处理，既避免了锐边划伤用户的问题，也让外观线条更顺滑。底座的火焰造型采用了曲面放样的方式构建，每个火焰分支的厚度从根部到尖端逐渐递减，最薄处控制在1.2mm，既保证了造型的轻盈感，又不会因为壁厚过薄导致注塑时出现充模不满的问题。两个部件的分型面都设置在外观不可见的位置，管身的分型面设置在下端止口的端面位置，底座的分型面设置在底部支撑平面的位置，这样组装后不会看到明显的合模线，进一步提升外观的精致度。在安装边界的考量上，管身的上端预留了10mm的光面装配段，可以适配常规的数码配件端盖，不需要额外做结构修改就可以和通用的端盖零件配合，用户如果需要调整整体长度，只需要修改管身光面段的长度即可，纹饰部分和底座部分的结构不需要做任何改动，具备一定的衍生设计空间。这种分体式带纹饰的管状结构，除了可以用作数码外设的握持构件，也可以用作个性化桌面摆件的支撑柱、潮玩手办的展示支架，或是定制化文具的笔身结构，只需要根据具体的使用场景调整管身的内径和安装接口尺寸，就可以快速适配不同的使用需求，不需要重新做整体的外观造型设计，能够大幅缩短衍生产品的开发周期。在结构强度校核上，管身部分采用常规的ABS或PC材质时，壁厚控制在2mm就可以满足日常使用的强度需求，承受10N的侧向力时不会出现明显的变形，底座部分采用同样的材质时，整体放置在倾斜15度的平面上不会出现倾倒，满足日常桌面使用的稳定性要求。
