电火花加工用多电极液压夹持支架结构

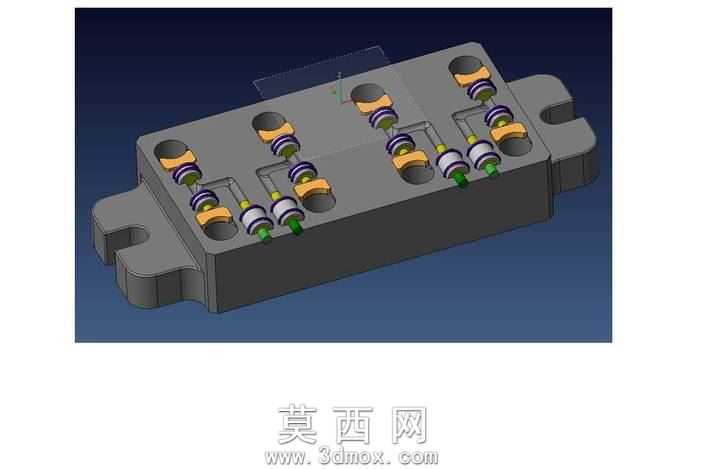

本模型为电火花加工场景设计的多电极液压夹持支架，采用三维参数化建模方式完成整体结构搭建，建模过程中对各功能部件进行独立草绘、特征拉伸与布尔运算，确保各装夹位的同轴度、位置度公差符合电火花加工的装夹精度要求。模型主体为一体式矩形基座，基座两端延伸出带安装孔的固定耳板，用于将整个支架固定在电火花机床的工作台上，基座表面规则排布多组成对的电极装夹单元，每个装夹单元包含电极容纳腔、液压锁紧组件、密封结构与定位止口，可同时装夹多支不同规格的电火花电极，满足批量加工时的快速换刀需求。渲染阶段采用金属材质模拟基座的硬质合金质感，对液压锁紧的弹性部件采用橡胶类哑光材质区分，电极装夹位的导电接触部分赋予铜质金属材质，通过环境光遮蔽与定向打光突出各部件的装配层次，清晰展示内部液压流道的连通逻辑。结构设计上，内置的液压流道在基座内部连通各锁紧单元，通过统一的液压接口输入压力油，即可同步驱动所有装夹位的锁紧动作，相比传统螺栓锁紧的单电极夹具，可大幅缩短电极装夹的辅助时间，同时保证各电极装夹力的一致性，避免加工过程中电极出现松动偏移。设计思路围绕电火花加工的实际工况展开，针对多电极连续加工时换刀繁琐、装夹精度不稳定的痛点，将液压锁紧结构集成在一体式基座上，既保证了整体结构的刚性，又通过集成化流道设计减少了外接管路的数量，降低了液压系统的泄漏风险，各装夹位的定位止口采用标准化尺寸设计，可兼容同系列不同直径的电极装夹需求，适配常规电火花加工的电极规格，模型完成装配后进行了全局干涉检查，确保各活动部件在锁紧、松开动作过程中无结构碰撞，满足实际生产的装配与使用要求。
