自行车后轮固定旋转限位装置设计

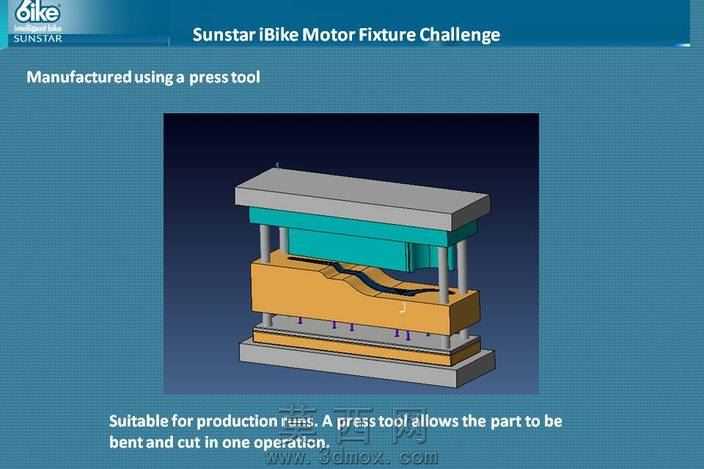

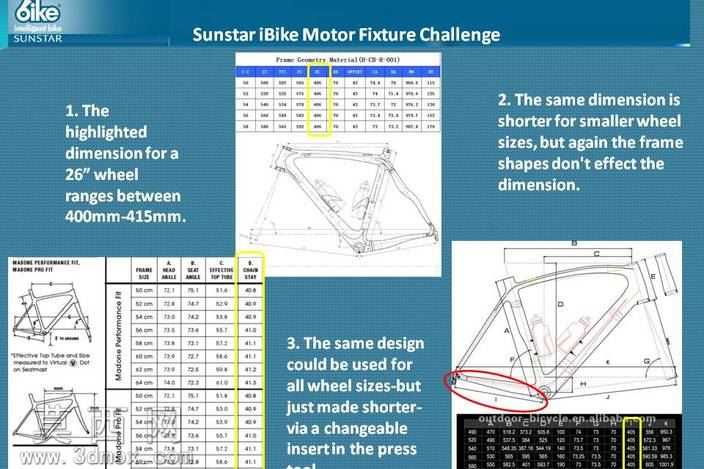

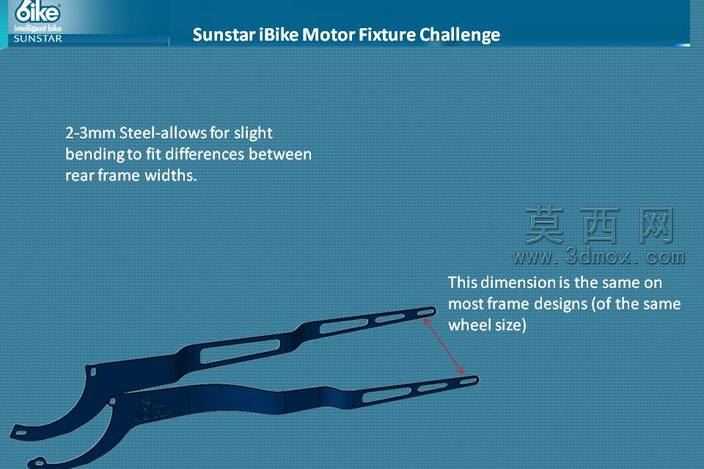

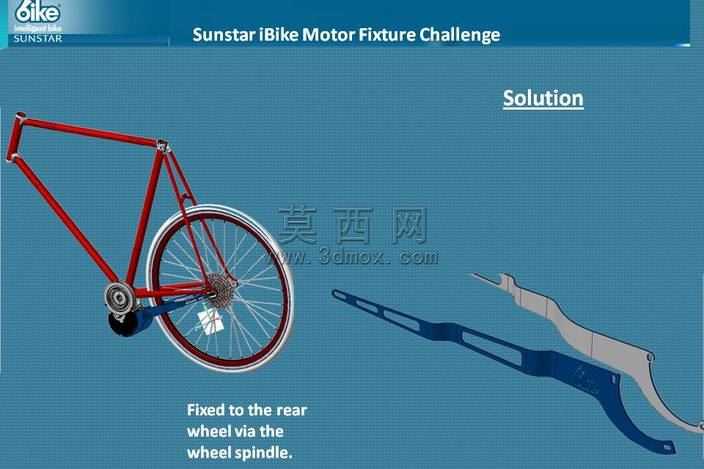

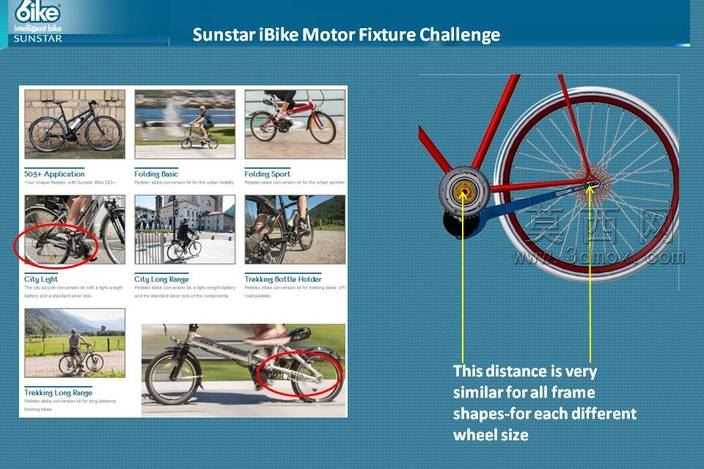

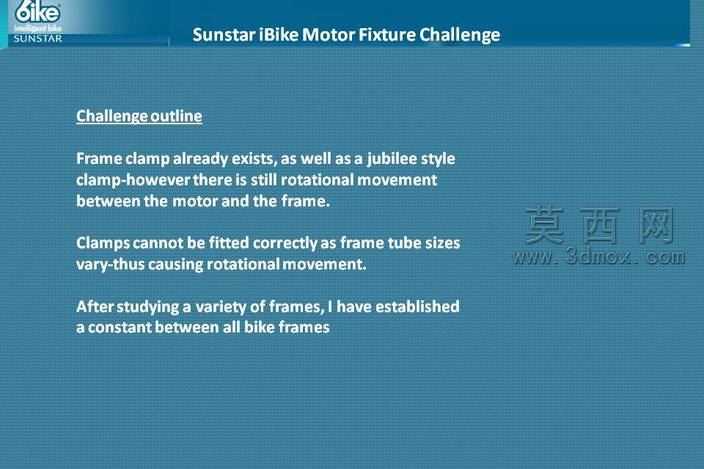

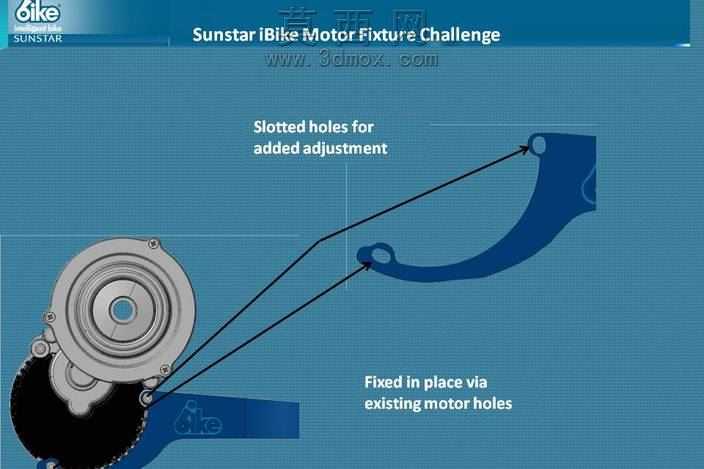

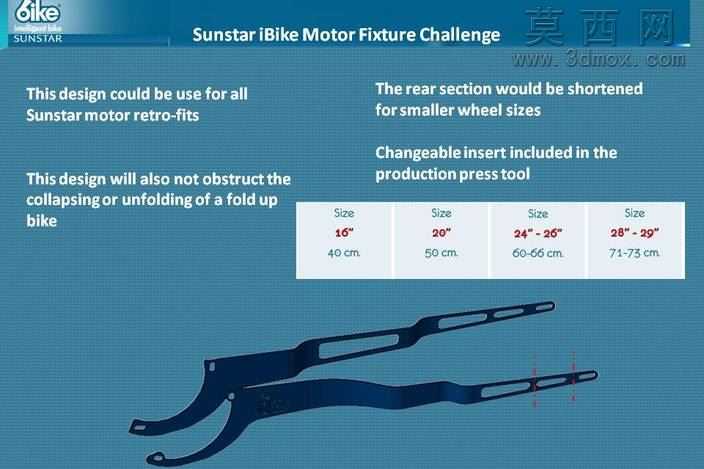

本作品为自行车后轮旋转限位固定装置的三维设计方案，针对Sunstar iBike电机夹具挑战赛的需求完成开发，整体建模过程围绕实际使用场景的功能需求展开，在三维建模阶段优先保障结构的实用性与装配合理性，所有部件的尺寸参数均匹配标准自行车后轮轮轴规格，无需对现有自行车架体进行额外打孔或结构改造，可直接复用现有电机螺栓孔完成安装固定。建模过程中对装置的夹持结构、连接臂形态进行了反复优化，通过曲面建模工具打磨连接臂的流线型轮廓，既保证结构强度满足限位锁止的受力要求，又通过一体化的单部件设计大幅降低整体重量，实现轻量化的设计目标。渲染阶段采用哑光金属材质模拟装置的实际加工质感，搭配自行车架的金属烤漆材质、橡胶轮胎材质完成场景搭建，清晰展示装置与后轮、车架的装配位置关系，直观呈现装置通过后轮轴固定于车架的安装逻辑。结构设计上，装置的快拆释放杆可快速完成后轮的锁止与释放操作，锁止状态下能够牢牢夹持旋转基座框架，完全避免意外发生的旋转位移，同时特殊的轮廓设计可杜绝侧向旋转带来的无边帽运动问题，提升使用过程中的稳定性。由于采用单部件一体化的结构设计，该装置不仅能够有效降低生产制造成本，还消除了多部件装配带来的松脱风险，结构本身不存在多余的零散易松脱部位，适配大规模量产的制造要求，可直接用于制造环节的生产参考，完整展示了从功能需求出发，到结构优化、建模落地、适配量产的完整机械设计流程，兼顾了使用可靠性、安装便捷性与生产经济性。
