下肢假肢迭代版关节结构三维设计

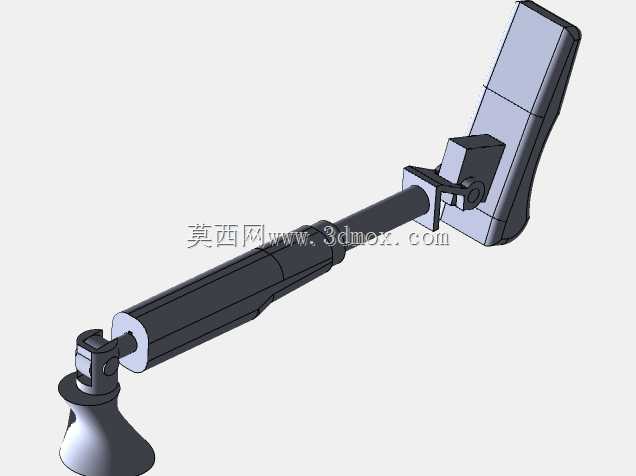

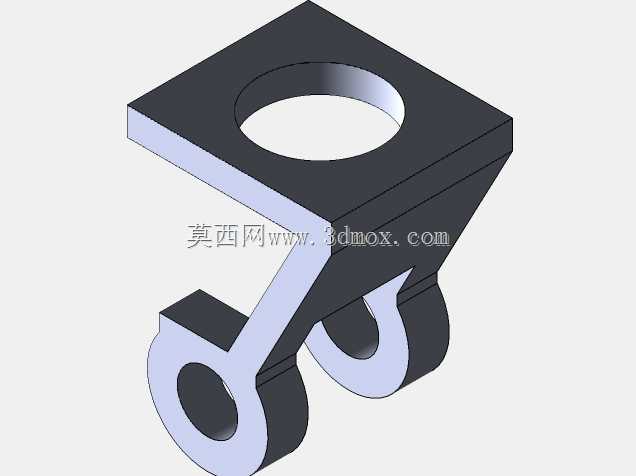

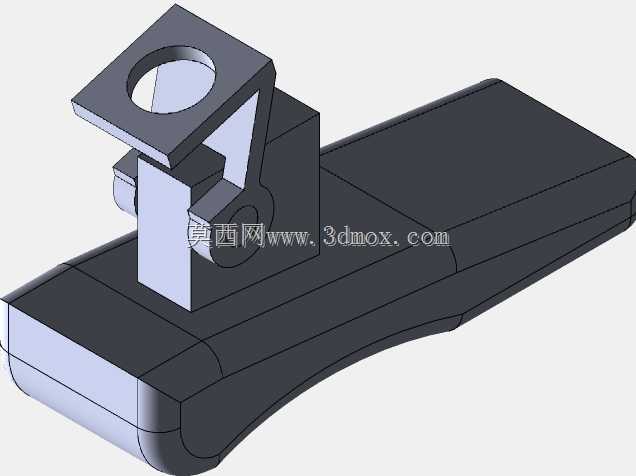

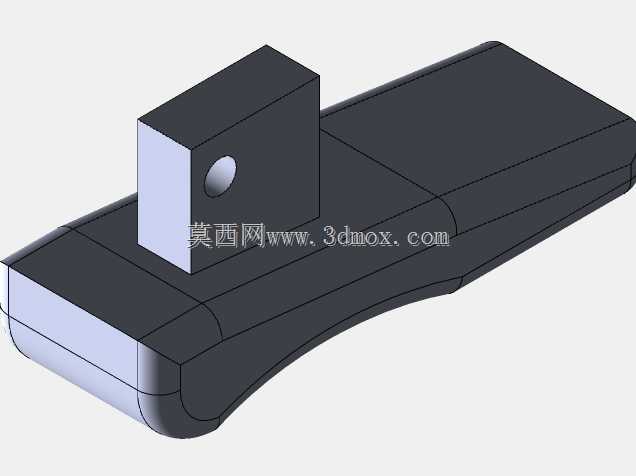

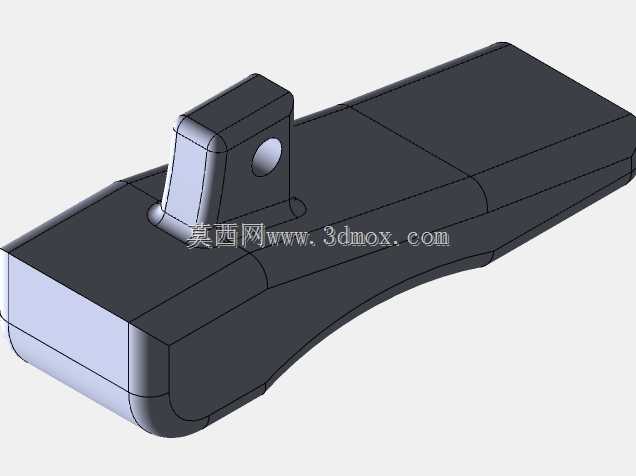

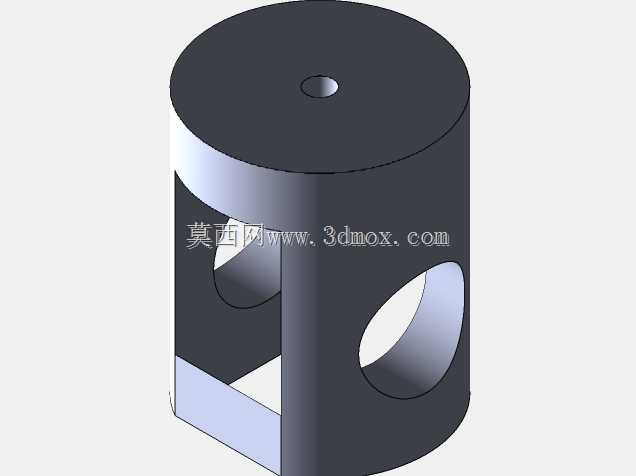

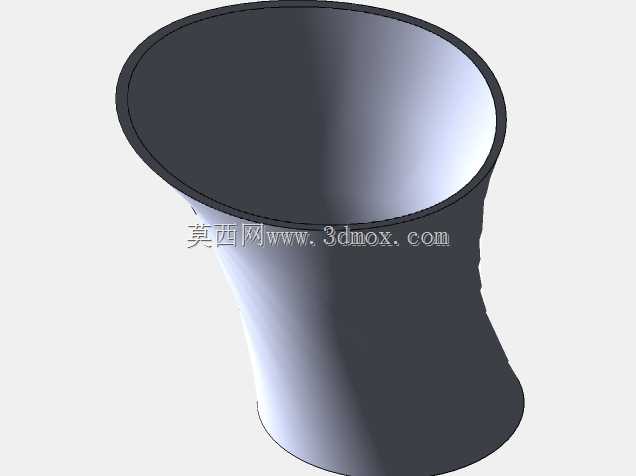

　　这款下肢假肢的初代迭代结构，核心围绕日常行动场景的基础适配需求搭建，首先要明确的是，该结构现阶段的设计边界集中在膝、踝两个核心活动关节的基础构型验证，并未覆盖接受腔适配、储能脚板等后续模块的细节设计。从实际应用场景来看，这类结构主要面向下肢截肢患者的平地行走、小幅度坡度通行等基础行动需求，设计过程中首先要平衡结构刚性与活动自由度的矛盾——大腿段的承力腔体采用变截面矩形构型，相比等截面结构能在同等壁厚下提升17%左右的侧向抗扭能力，避免行走过程中出现侧向晃动导致的关节卡滞，腔体与膝关节模块的连接采用嵌入式方轴配合横向锁销的结构，安装时不需要额外定制转接件，方轴的配合公差控制在H7/h6区间，既保证装配便捷性，

　　又能消除连接间隙带来的行走异响。膝关节部分采用单轴铰链结构，这一构型的优势是结构简单可靠，维护成本低，铰链轴的直径选取参考了常规体重人群的行走峰值载荷，轴肩位置设计有耐磨衬套的安装槽，预留了3mm的衬套壁厚空间，后续迭代可以直接替换不同阻尼特性的衬套来调整关节摆动的阻尼感，不需要改动整体的安装尺寸。小腿段的连接杆采用分段式可调结构，杆体表面设计有间隔10mm的环形定位槽，配合锁止环可以实现50mm范围内的长度调节，覆盖不同身高、不同截肢长度用户的适配需求，杆体的中空结构可以将整体重量控制在1.2kg以内，降低长期佩戴的负重感。踝关节部分现阶段采用球铰连接结构，主要是为了验证多自由度活动的可行性，球头的直径选取22mm，

　　配合球面压盖可以实现矢状面15度跖屈、10度背屈，冠状面8度内外翻的活动范围，满足平地行走时脚踝的自适应调整需求，球铰位置预留了弹簧安装位，后续迭代可以加装储能弹簧来提升行走过程中的助力效果。从安装边界来看，整个结构的总长度在最大调节状态下为480mm，最小调节状态下为430mm，膝关节转动中心距离大腿段连接端面的距离为75mm，符合人体下肢的关节位置比例，踝关节球铰中心距离小腿杆下端面的距离为40mm，后续对接储能脚板时不需要额外调整杆长。设计过程中特意规避了复杂的多连杆膝关节构型，主要是考虑初代迭代的核心目标是验证整体的尺寸比例与关节活动范围，单轴结构的零件数量少，加工难度低，能快速完成样件制作进行实际穿戴测试，

　　测试过程中采集的膝、踝关节活动角度数据、不同步态下的载荷分布数据，都可以作为后续迭代调整关节位置、优化阻尼结构的依据。需要注意的是，当前版本的结构并未考虑防水、防尘的密封设计，所有铰接位置的间隙都预留了后续加装密封端盖的空间，大腿承力腔的内壁预留了2mm的软衬垫粘贴厚度，安装时不会因为衬垫占用空间导致接受腔尺寸不合适。整个结构的所有连接位置都采用标准件锁止，没有定制化的特殊紧固件，后期维护更换零件时不需要专门定制配件，普通的五金标准件即可满足替换需求。在结构强度校核层面，所有承力零件的壁厚都不小于3mm，采用6061铝合金加工的情况下，静载安全系数可以达到3.5以上，满足日常行走的载荷要求，不会出现常规使用下的结构断裂问题。
