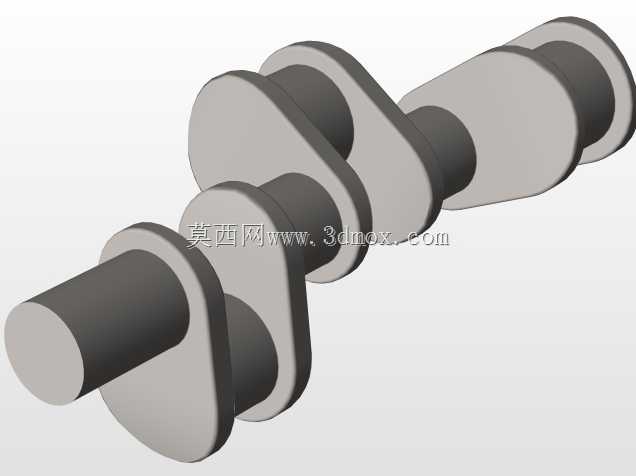

V6发动机用多拐曲轴结构三维设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:661762
  • V6发动机用多拐曲轴结构三维设计

  在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,本次呈现的V型六缸发动机曲轴结构,完全匹配V6机型60°夹角的气缸排布逻辑,从主轴颈、连杆轴颈的相位排布到平衡块的轮廓设计,都围绕V6机型的做功顺序、动平衡要求做了针对性适配。从实际装车场景来看,这类曲轴主要搭载在V型布局的六缸汽油或柴油发动机上,覆盖乘用车辆、中小型工程动力机组、固定式发电动力单元等应用场景,工作过程中需要持续承受活塞连杆组传递的爆发压力冲击,同时将往复惯性力、旋转惯性力通过主轴颈传递到缸体主轴承座上,最终把扭矩输出给飞轮端连接的传动系统。

  从结构功能特性来看,该曲轴采用整体式锻造结构的设计逻辑,共设置四道主轴颈作为旋转支撑,对应V6机型每两列气缸共用一道连杆轴颈的排布特点,六道连杆轴颈按照120°的相位角均匀分布,保证六个气缸的做功间隔角均匀,让发动机运转过程中的扭矩输出更平顺,避免出现过大的转速波动。每段曲柄臂上都集成了平衡块结构,平衡块的外轮廓做了偏心配重设计,用来抵消曲轴旋转过程中连杆轴颈、曲柄臂产生的旋转惯性力,以及活塞连杆组往复运动产生的一阶、二阶往复惯性力,降低发动机运转过程中的振动载荷,减少主轴承座的受力冲击,延长整机的大修间隔。主轴颈和连杆轴颈的连接位置做了大圆角过渡处理,避免应力集中导致的曲轴疲劳断裂,轴颈表面的设计预留了足够的硬化层厚度空间,满足高频淬火或者氮化处理的工艺要求,提升轴颈的耐磨性能,适配轴瓦的滑动摩擦工况。

  从设计思路层面拆解,整个曲轴的建模过程首先要匹配V6发动机的缸心距、气缸夹角参数,确定各段主轴颈的中心距尺寸,再根据活塞行程确定连杆轴颈相对于主轴颈的偏心距,也就是曲轴的回转半径,这个参数直接决定了发动机的排量大小。在排布连杆轴颈相位的时候,严格按照V6发动机的做功顺序来调整角度,保证相邻做功气缸的连杆轴颈不会出现载荷叠加的情况,同时平衡块的配重质量是根据往复运动部件的质量、旋转部件的质量做精确计算后确定的,平衡块的外轮廓做了避让设计,避免曲轴旋转过程中和缸体内部的加强筋、机油喷嘴、活塞裙部发生运动干涉。曲轴的前端设计预留了正时齿轮、减震皮带轮、油封轴颈的安装位置,后端则预留了飞轮连接法兰、后主轴承油封的配合面,所有安装配合面的尺寸公差都按照内燃机曲轴的设计规范做了对应设定,保证和周边零部件的装配匹配度。

  从安装边界尺寸来看,该曲轴的总长度匹配V6发动机缸体的曲轴箱轴向空间,主轴颈的直径尺寸满足主轴承瓦的通用选型规格,连杆轴颈的直径适配V6机型常用的连杆大头孔径,曲轴的回转半径不会导致活塞运行到上止点时碰撞气门,也不会在活塞下止点时出现活塞裙部超出缸筒下限的情况。轴向定位设置在中间位置的主轴颈处,通过止推片控制曲轴的轴向窜动量在合理范围内,避免工作过程中出现轴向窜动导致的离合器分离不彻底、正时系统跳齿等故障。曲轴内部设计有贯通的油道孔,从主轴颈表面的进油口连通到对应连杆轴颈的出油口,让发动机运转过程中压力机油能够持续输送到连杆轴瓦的摩擦面,形成稳定的油膜润滑,避免干磨导致的烧瓦故障。油道孔的位置做了倒角处理,避免应力集中,同时油道的走向尽可能平滑,减少机油流动的阻力,保证各润滑点的机油压力充足。

  在建模细节处理上,所有轴颈的表面粗糙度要求、形位公差都在模型特征里做了对应体现,比如主轴颈的圆柱度、各主轴颈的同轴度、连杆轴颈相对于主轴颈的平行度,这些公差要求直接影响曲轴运转的平顺性和轴瓦的使用寿命。曲柄臂和轴颈的过渡圆角尺寸经过反复校核,既保证足够的圆角半径降低应力集中系数,又不会因为圆角过大导致和轴瓦边缘发生干涉。平衡块的外形在满足配重要求的前提下尽可能做了轻量化的轮廓优化,在不影响结构强度的前提下减少曲轴自身的旋转质量,降低发动机的转动惯量,提升油门响应速度。曲轴后端的法兰盘上设计有定位销孔和螺栓连接孔,定位销用来保证飞轮和曲轴的相位精度,确保飞轮上的正时标记和曲轴位置信号准确,螺栓孔的排布按照均匀受力的原则设计,保证飞轮连接的可靠性,能够承受大扭矩输出时的载荷冲击。
