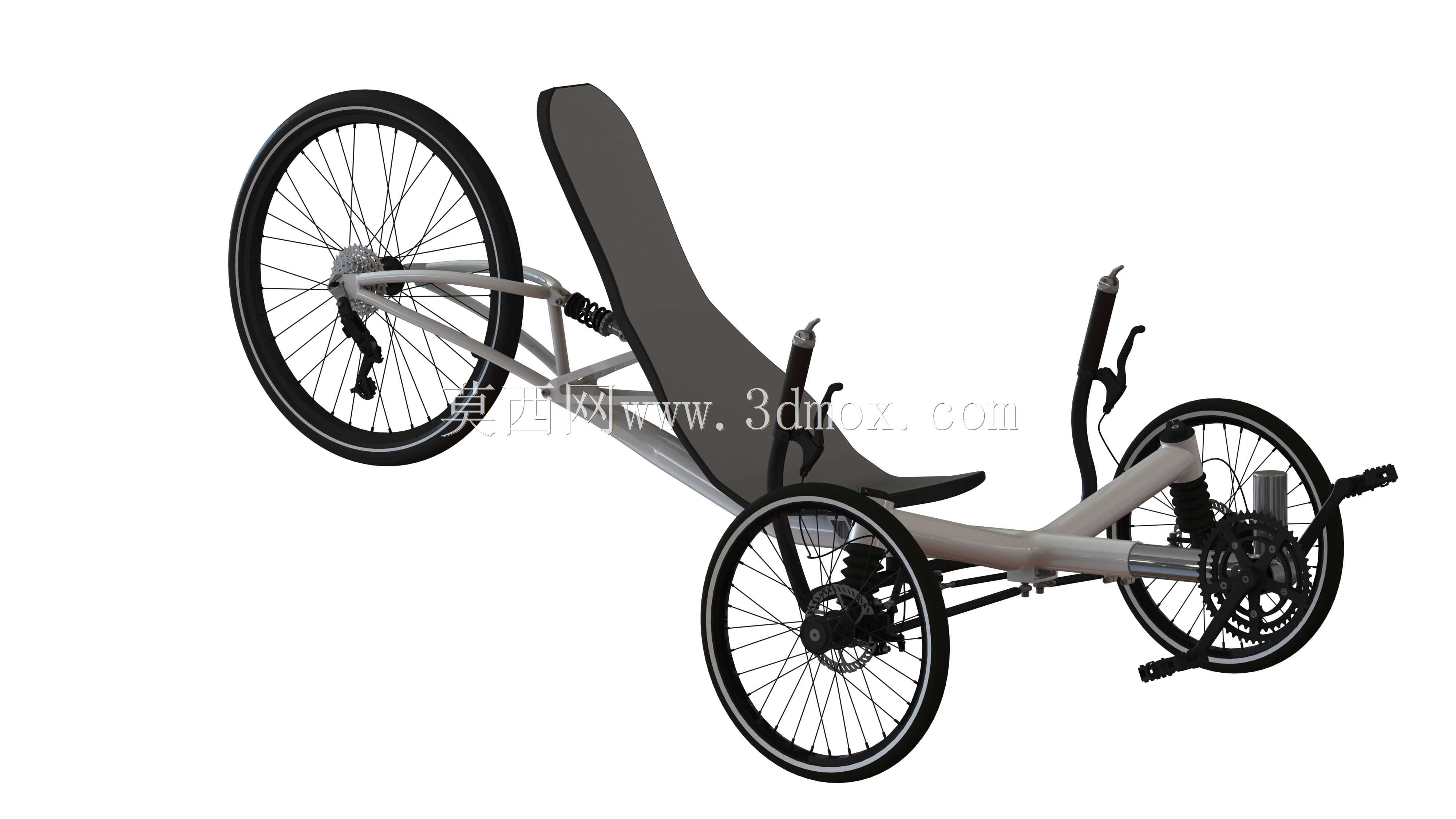

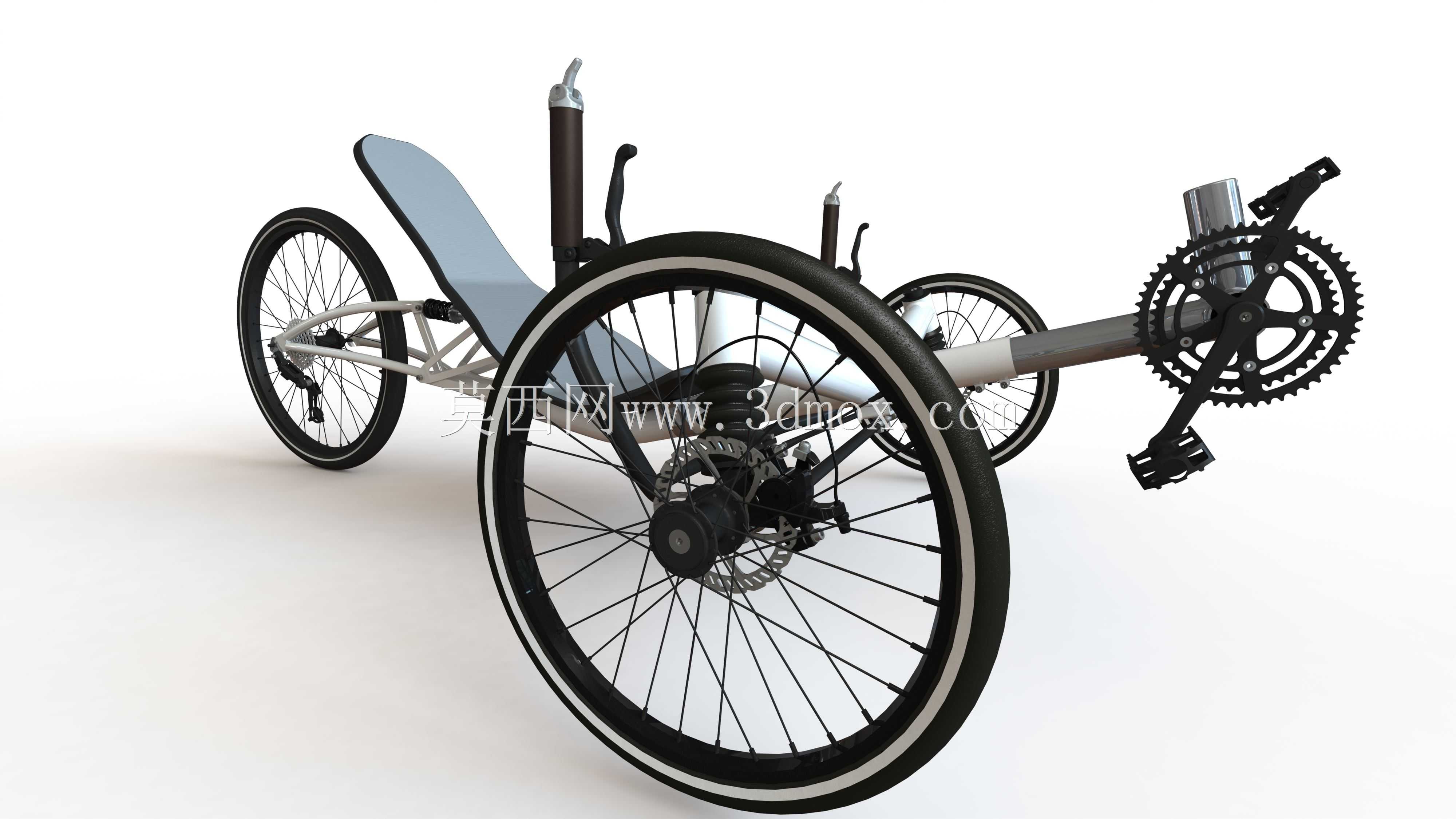

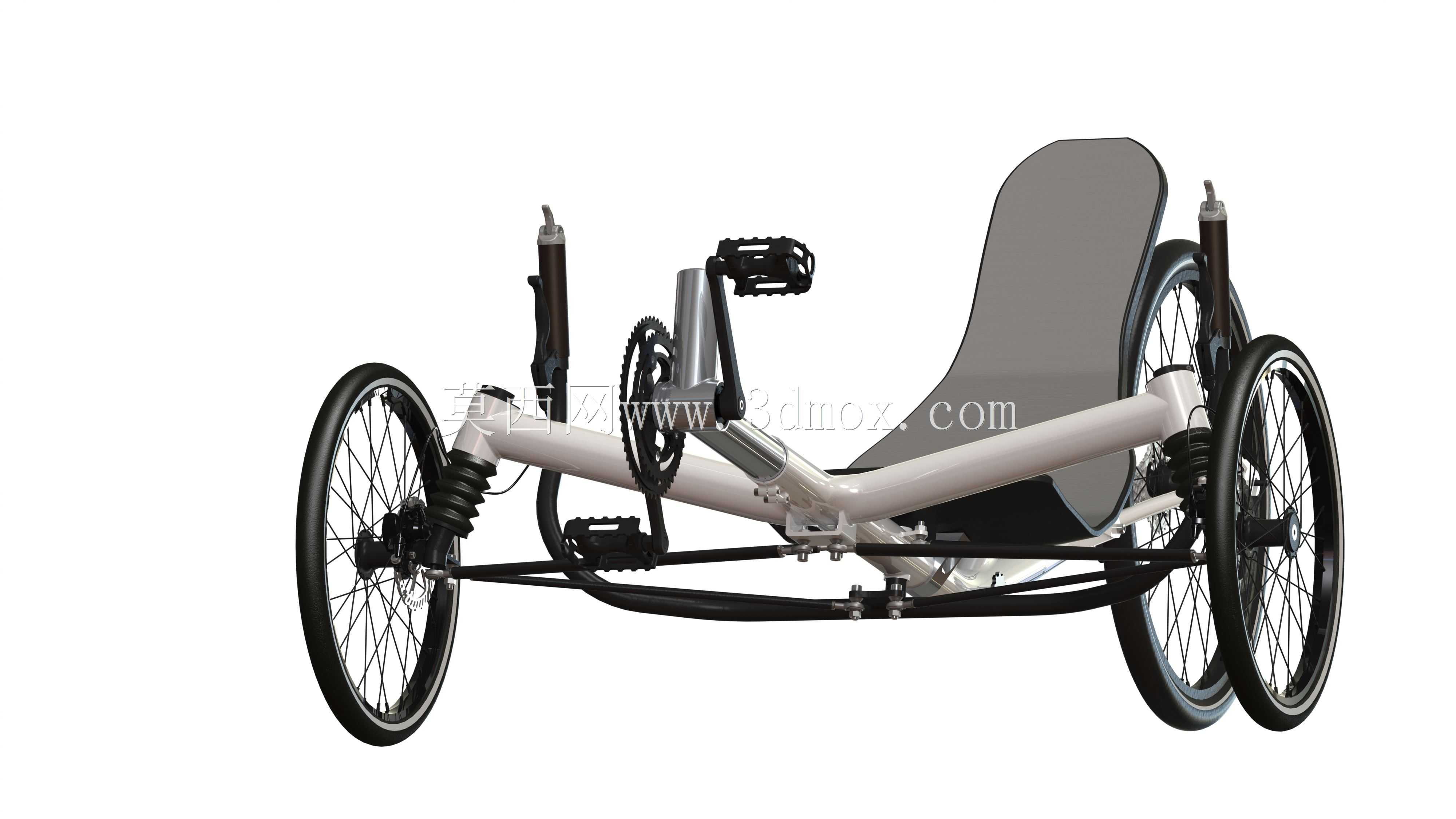

全悬挂前驱式休闲躺骑三轮代步车结构

　　这款躺骑三轮代步结构的设计，最初是面向城市休闲通勤、郊野绿道骑行场景开发的人力骑行载具，区别于传统正置骑行的两轮自行车，采用低重心卧式骑乘布局，从结构根源上降低骑行者的重心高度，过弯、低速滑行时的侧翻风险远高于常规两轮车型，即便骑行者平衡能力较弱，也能稳定操控，适配中老年休闲出行、肢体轻度障碍人士代步、户外休闲骑行爱好者的短途出行需求。

　　结构设计上采用前双轮导向、后单轮驱动的三轮布局，前轮轮距控制在合理范围，既保证转向时的侧向稳定性，又避免轮距过宽带来的通行空间占用问题，整车宽度控制在常规非机动车道可顺畅通行的尺寸边界内，长度适配常规非机动车停车位的停放要求，不会出现超长无法停放的问题。骑乘坐椅采用贴合人体腰背曲线的曲面承托结构，区别于传统自行车的窄鞍座，将骑行者的体重分散到整个腰背部与臀部，长时间骑行不会出现会阴压迫、手腕受力酸痛的问题，骑乘姿态为半躺式，腿部向前方伸出蹬踏，发力路径更贴合人体下肢骨骼的发力角度，长距离骑行的疲劳度明显低于传统自行车。

　　悬挂系统是这款结构的核心设计点，三个车轮均配置独立的减震缓冲结构，前轮采用摇臂式悬挂连接车架主体，后轮配置同轴减震结构，在经过铺装路面的井盖、减速带，或是郊野非铺装路面的碎石、坑洼路段时，悬挂结构可以过滤大部分路面传递的震动，避免震动直接传递到骑乘者的腰背部，提升非平整路面的骑行舒适度。车架主体采用三角桁架式管架结构，通过多段薄壁金属管焊接形成稳定的受力框架，在保证整体结构强度、满足骑行承载受力要求的前提下，尽可能降低车架自身重量，避免过重导致的推行、骑行费力问题。

　　传动系统沿用成熟的自行车链传动结构，配置多速变速套件，牙盘与后轮飞轮通过链条连接，骑行者通过前方的脚踏输入动力，多速档位可以适配不同坡度的路面需求，平路骑行时切换高速档提升滑行效率，上坡路段切换低速档降低蹬踏力度，适配不同体力骑行者的使用需求。转向结构采用连杆式同步转向设计，两个前轮通过转向横拉杆连接，车把设置在骑乘者身侧靠前位置，骑行者无需抬手即可操控转向，转向行程经过限位设计，避免转向角度过大导致的侧翻风险，转向阻尼经过调校，低速滑行时转向轻盈，高速滑行时不会出现转向过于灵敏导致的晃动感。

　　轮组采用常规自行车通用的辐条式轮组，搭配充气橡胶轮胎，轮胎宽度兼顾铺装路面的滚动阻力与非铺装路面的抓地力，轮组的安装接口与常规民用自行车通用，后期维护更换配件无需定制，降低使用过程中的维护成本。制动系统采用钳式刹车结构，前后轮均配置制动卡钳，制动手柄集成在车把位置，骑行时手指可以轻松触达，制动行程经过调校，捏下制动时制动力线性输出，不会出现突然抱死导致的车轮打滑问题，保证骑行制动的安全性。

　　在安装边界设计上，整车所有外露的传动部件、转动部件均预留了足够的安全间隙，牙盘、链条等运动部件与骑乘者的肢体、衣物之间保留足够的安全距离，避免骑行过程中衣物卷入传动结构的风险；座椅的安装位置可以沿车架纵向小幅调整，适配不同腿长的骑行者，保证不同身高的使用者都能找到合适的蹬踏位置；脚踏表面设置防滑结构，即便鞋底沾水也能稳定踩踏，不会出现滑脚的问题。整体结构没有冗余的装饰性部件，所有结构设计均围绕骑行稳定性、骑乘舒适度、使用可靠性展开，既可以作为休闲代步载具的结构原型，也可以作为人力骑行载具改装、非标休闲代步设备开发的结构参考，建模过程中对所有管架的焊接位置、部件的安装配合间隙、运动部件的活动行程都做了完整的干涉校验，所有转动、传动部件的活动范围内均无结构干涉，可直接用于结构验证、原型制作的参考依据。
