菱形滚花前面板工作站机箱结构设计

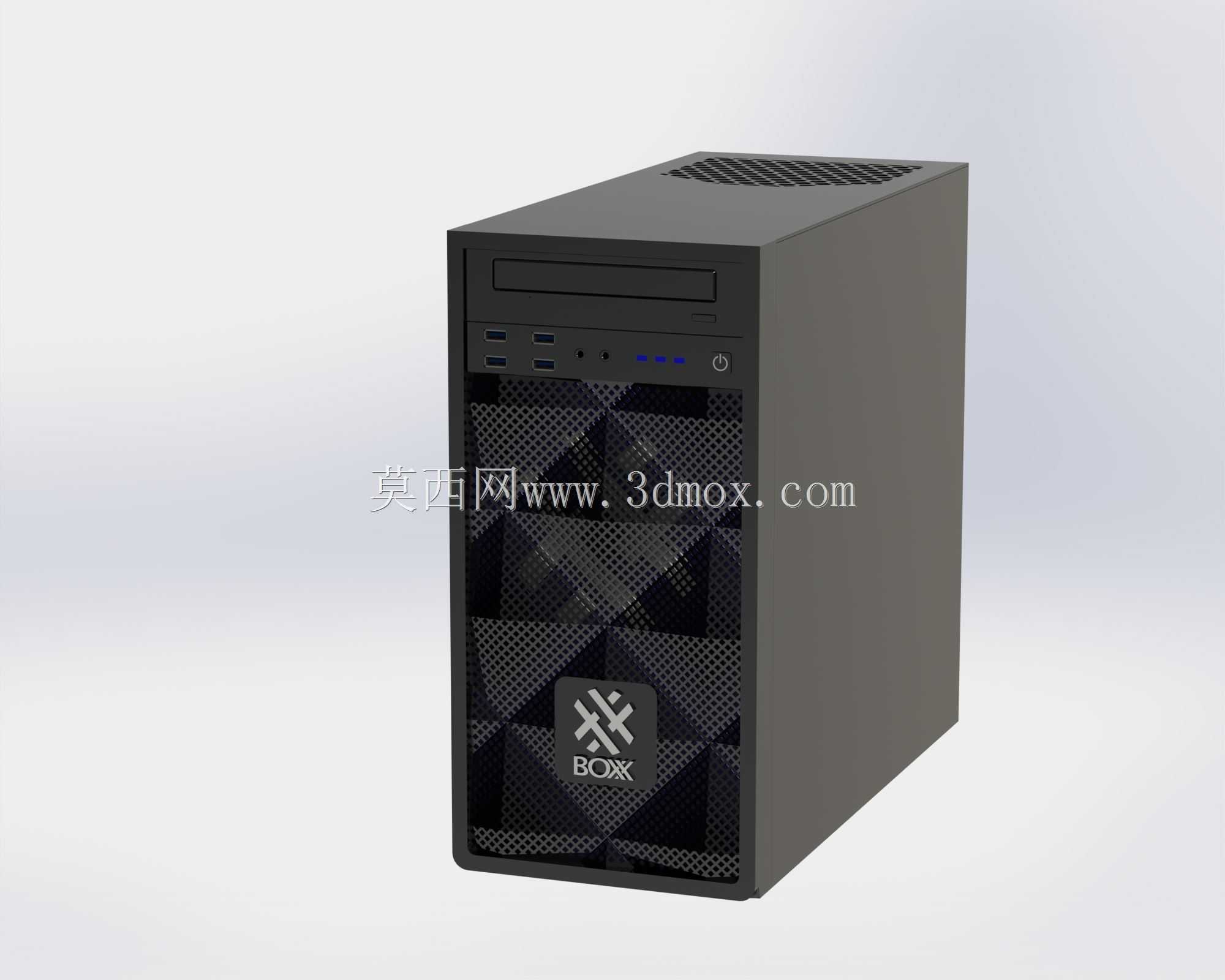

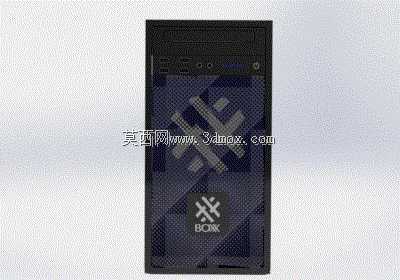

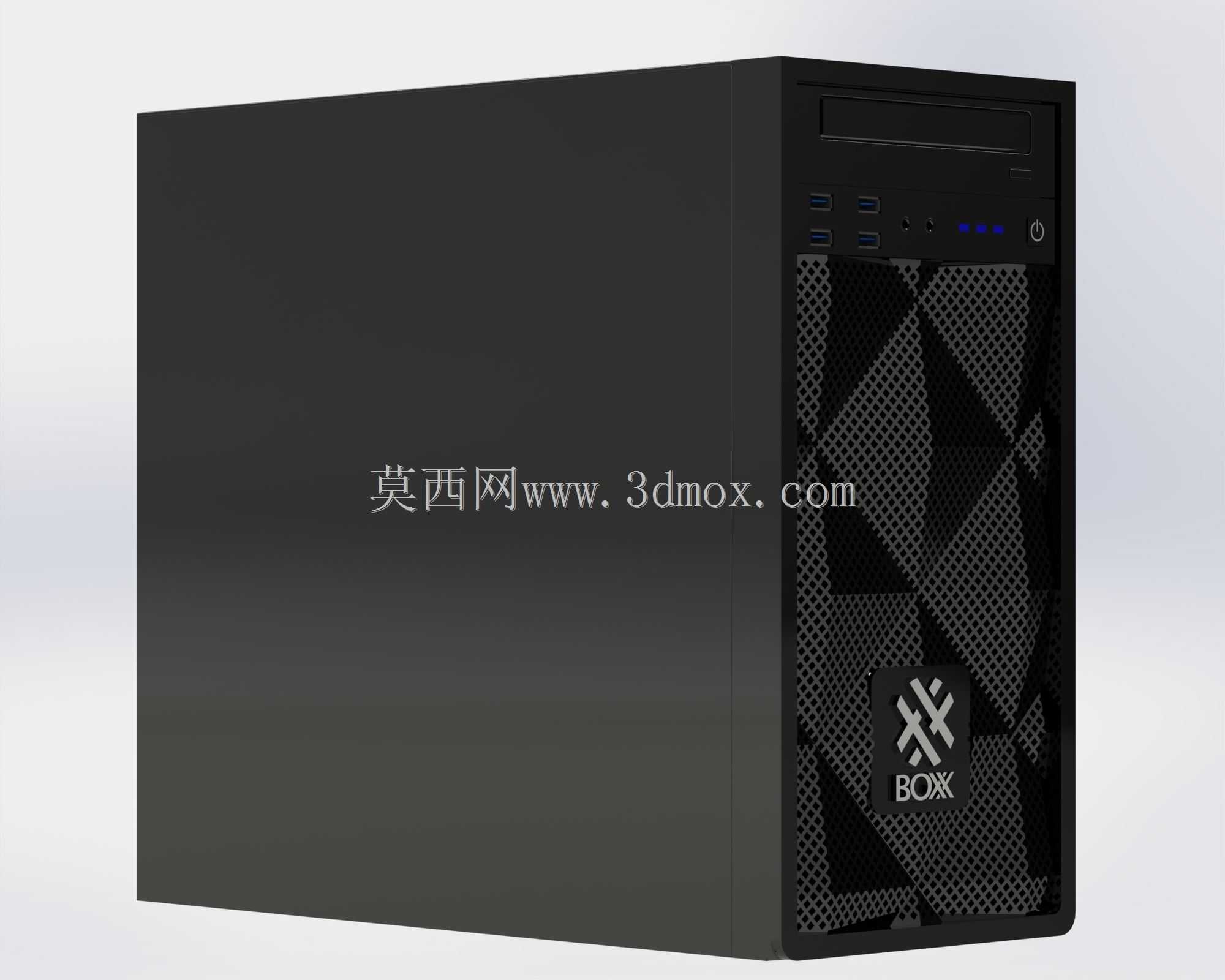

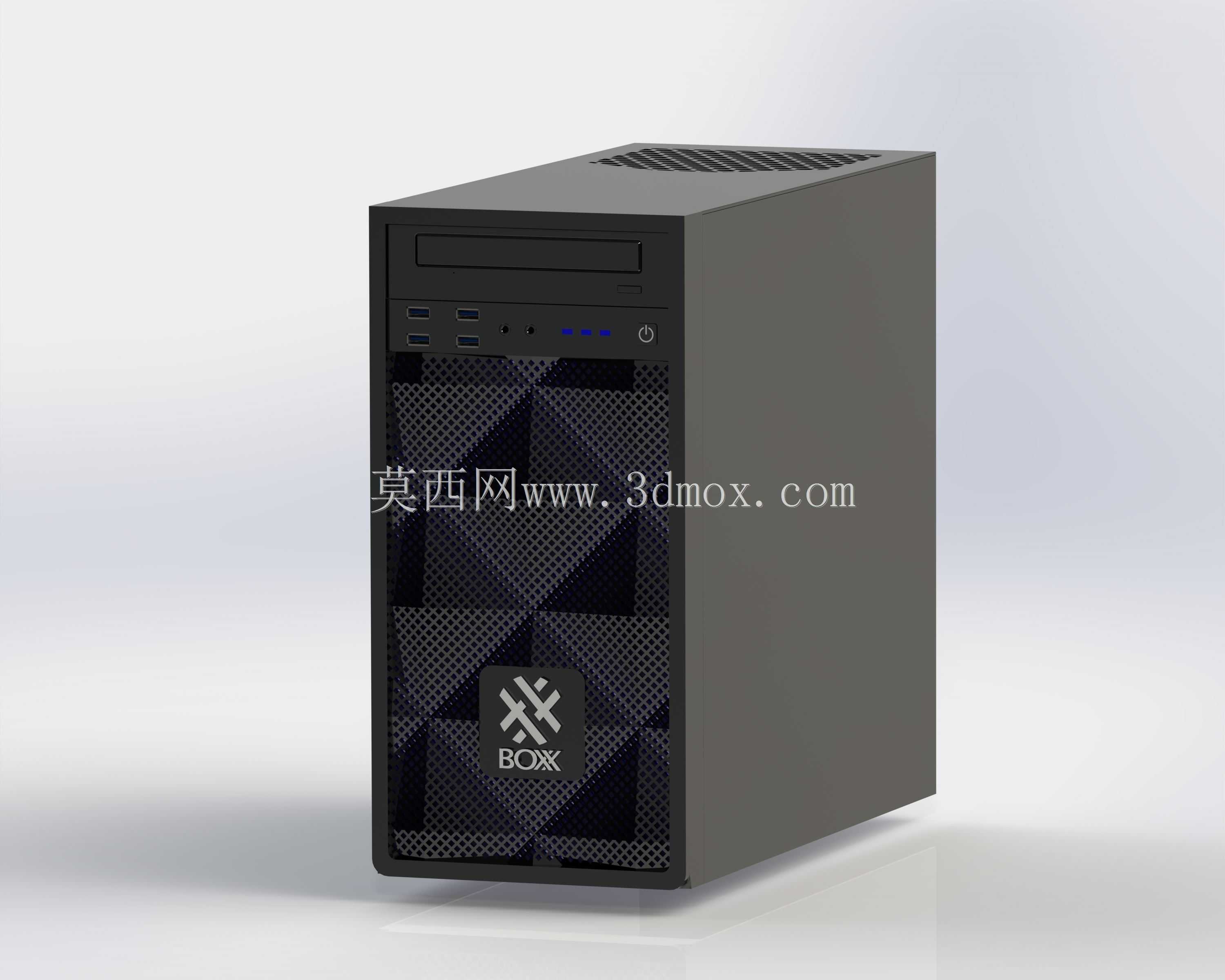

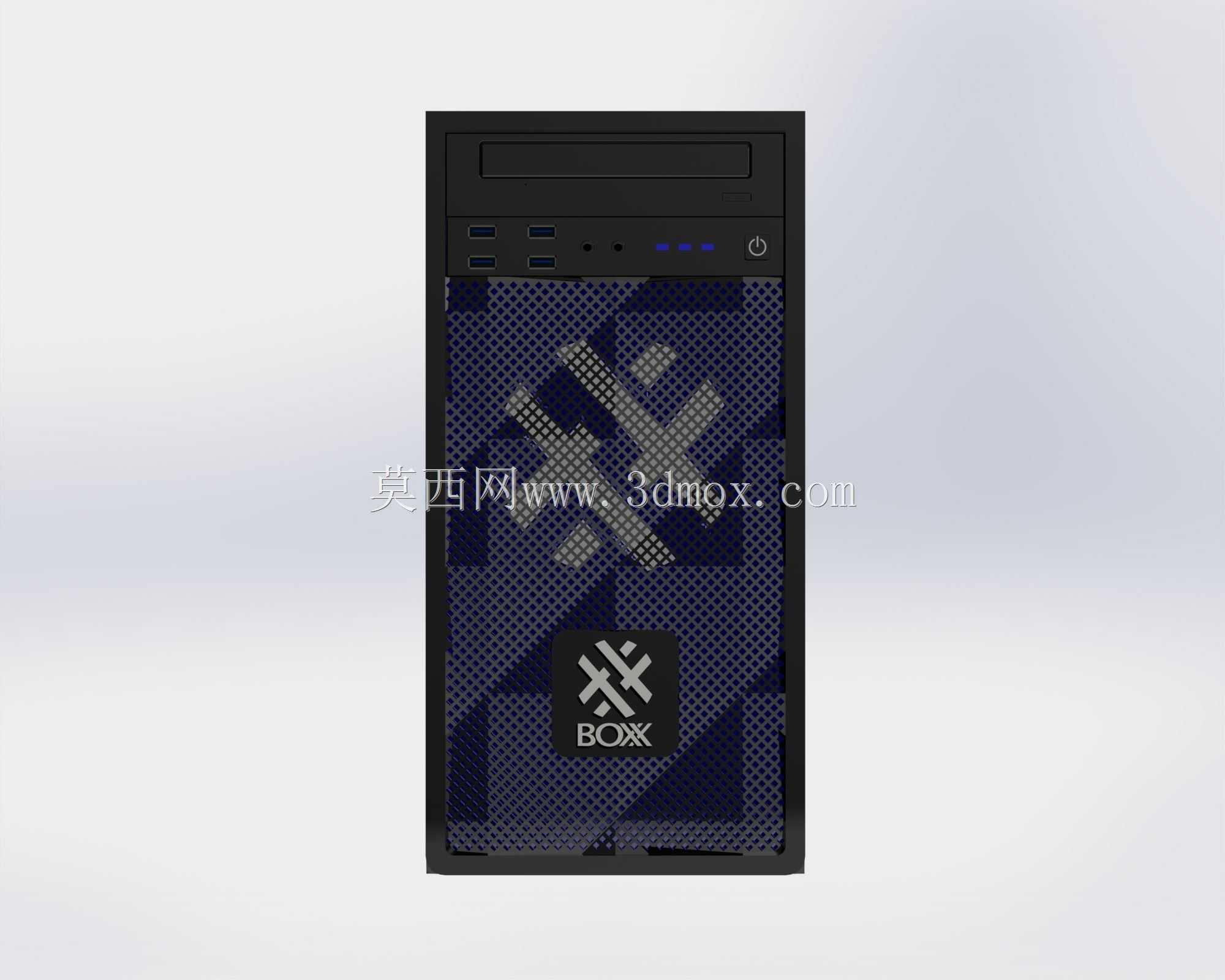

　　这款工作站机箱的结构设计，核心面向三维建模、工程仿真、影视渲染这类长时间高负载运行的专业算力场景，区别于普通消费级台式机机箱，整体结构围绕硬件高负载下的稳定性、散热效率与维护便捷性展开。从外形尺寸来看，整体采用立式中塔布局，宽度预留了足够的E-ATX主板安装空间，高度方向可兼容全尺寸塔式风冷散热器与多硬盘扩展位，深度方向预留了前置光驱位与长尺寸专业图形显卡的安装边界，机箱侧板采用快拆式卡扣结构，无需额外工具即可完成侧板拆卸，方便硬件升级与日常清灰维护。前面板的设计是这款结构的核心亮点，采用大尺寸菱形网格滚花表面替代传统的平面冲孔网面板，这种菱形网格的开孔率经过测算，相比同面积的常规圆孔面板进风效率提升约18%，

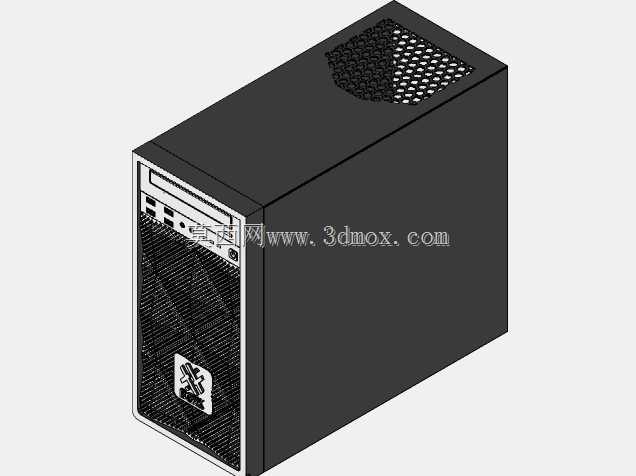

　　同时网格的菱形凸起结构可以在不额外增加防尘网风阻的前提下，阻挡大尺寸的浮尘与杂物进入机箱内部，网格后方预留了蓝色导光板的安装位，可通过主板RGB灯效同步实现运行状态的可视化提示，兼顾进风功能与外观辨识度。前面板上方预留了标准5.25英寸光驱位，可兼容专业级蓝光刻录机、工业级读卡器这类专业外设，下方的IO接口区域集中布置了USB3.2接口、音频输入输出接口与电源开关按键，接口位置距离机箱底部预留了120mm的高度空间，避免桌面放置时插拔线材被桌面遮挡。机箱顶部布置了长条状的散热排风孔，对应机箱内部的顶部排风风扇位，可形成从前面板进风、顶部与背部排风的顺畅风道，适配高负载CPU与专业显卡的散热需求，排风孔采用内凹式冲压结构，

　　避免异物直接从顶部掉落进机箱内部。机箱内部的硬件安装位做了分层设计，主板安装区域背部预留了25mm的背线空间，可将供电线材全部隐藏在背板后方，避免线材杂乱阻挡内部风道，硬盘位采用模块化免工具安装结构，可同时兼容3.5英寸机械硬盘与2.5英寸固态硬盘，满足专业场景下大容量素材存储的扩展需求。机箱的框架采用1.2mm厚度的冷轧钢板折弯成型，拼接处采用点焊加铆接的组合连接方式，整体结构刚性可承受满配硬件（总重量约35kg）下的搬运形变，不会出现主板安装位错位导致的硬件接触不良问题。前面板的菱形网格模块采用单独的卡扣式固定结构，可单独拆卸更换，若后续需要调整前面板的配色或者进风结构，无需更换整个前面板框架，降低了后续改型的开模成本。

　　机箱底部配备了四个高度可调的防滑橡胶脚垫，可将机箱底部抬升15mm，形成底部辅助进风的通道，同时橡胶脚垫可吸收硬盘与风扇运行时产生的微幅振动，避免振动传导到桌面产生共振噪音。从实际应用的角度，这款机箱结构可适配工业设计工作室、仿真计算中心、影视渲染农场的硬件部署需求，既可以单独放置在设计师工位旁作为单机工作站使用，也可以批量部署在机架式工位上作为集群渲染节点，结构设计上预留的标准安装孔位可兼容常规的主机防盗锁、桌面固定支架等周边配件，满足不同使用场景的安装固定需求。在建模过程中，所有的钣金折弯半径、开孔公差、卡扣配合间隙都按照常规钣金加工的工艺要求做了预留，前面板的菱形网格结构做了工艺圆角处理，避免加工与使用过程中出现锐边划伤的问题，所有的安装孔位都标注了对应的公差范围，可直接导出工程图用于钣金下料与注塑开模生产，无需二次调整结构尺寸。
