汽车轮毂轮胎组合三维建模设计

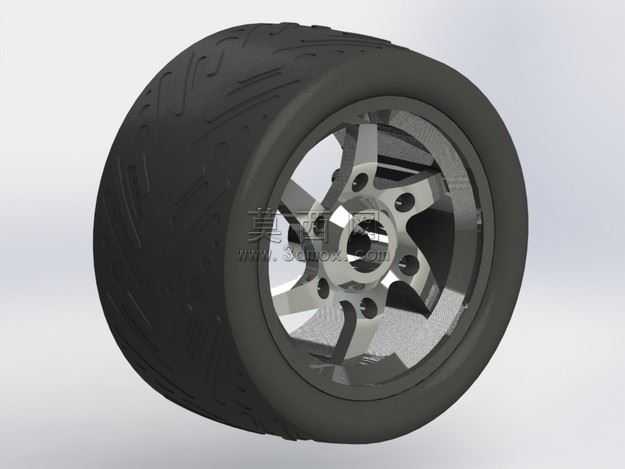

本作品为汽车行走系统核心部件轮毂与轮胎的组合三维建模设计，整体建模过程严格遵循实车部件的尺寸比例与装配逻辑开展。建模初期先梳理部件的层级结构，将整体拆分为轮胎、轮毂主体、辐条结构、安装孔位四个独立模块分别构建，确保各部件之间的装配公差符合实际生产的配合要求。轮胎部分采用曲面建模方式完成，先绘制轮胎的截面轮廓曲线，通过回转命令生成基础胎体，再在胎面区域通过投影、拉伸切除的方式刻画连续的排水沟槽与防滑花纹，花纹的走向、深度、间距均参考民用轿车轮胎的通用设计规范，还原轮胎实际使用中的抓地与排水功能结构，胎侧部分做了细微的弧度处理，模拟真实轮胎充气后的饱满形态，同时预留了胎壁标识区域的结构位。轮毂部分采用实体建模与曲面建模结合的方式完成，轮毂主体为环形结构，中心位置设计有与车轴配合的定位孔，周围均匀分布螺栓安装孔，孔位的间距、孔径均按照常规乘用车轮毂的安装标准设定；辐条部分采用多辐式镂空设计，每根辐条的截面做了渐变处理，从中心安装位到轮辋位置逐步收窄，既还原了轻量化的设计思路，也通过曲面过渡处理避免了应力集中的结构问题，辐条与轮辋、中心安装座的衔接位置都做了圆角过渡处理，还原真实金属部件的加工工艺特征。材质渲染阶段，轮胎部分赋予哑光黑色橡胶材质，调整材质的粗糙度与反光度参数，模拟橡胶材质略带磨砂的质感，胎面花纹的沟槽处适当降低反光强度，还原使用过程中的积尘质感；轮毂部分赋予亮面金属铝合金材质，添加细微的金属颗粒纹理，调整环境反射参数，还原铝合金轮毂抛光后的金属光泽，辐条的镂空区域通过光影设置体现结构的层次感，整体渲染采用柔和的影棚布光，多角度呈现部件的结构细节与材质质感，完整还原轮毂轮胎组合的真实外观与结构特征。
