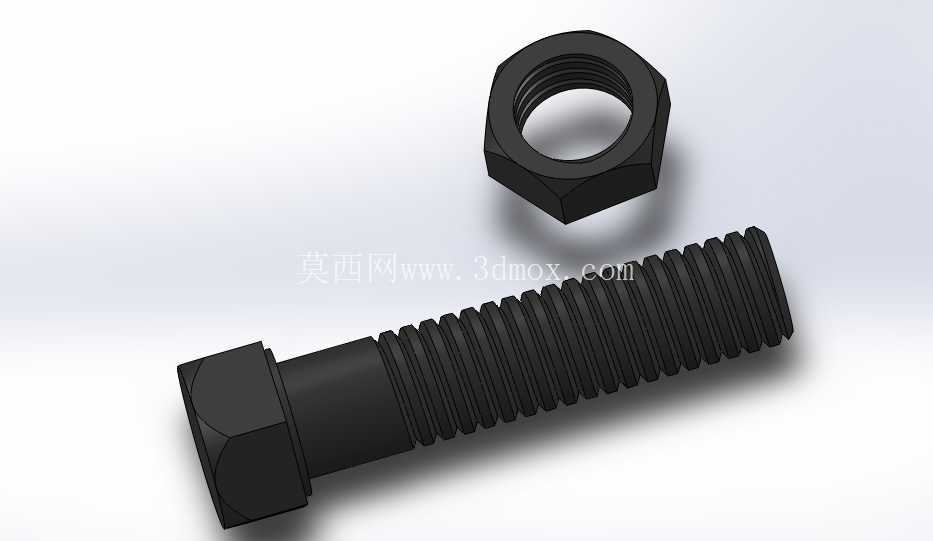

外六角螺栓与六角螺母配套紧固件结构

　　这套配套的外六角螺栓与六角螺母，是机械结构连接场景中应用最广泛的可拆卸紧固组件，几乎覆盖从民用设备组装到重型工业装备搭建的全场景需求，小到家用五金器具的装配、普通机电设备的壳体拼接，大到工程机械的结构件锁固、输送线机架的拼装、工装夹具的模块连接，都能见到这类标准紧固件的身影。作为最基础的机械连接元件，其核心作用是通过螺纹副的咬合作用，将两个或多个带通孔的零部件牢牢压合在一起，既可以保证被连接件之间的相对位置固定，也能承受一定的轴向拉力与横向剪切力，同时可拆卸的特性也方便设备后期的维护、零部件更换与结构调整。

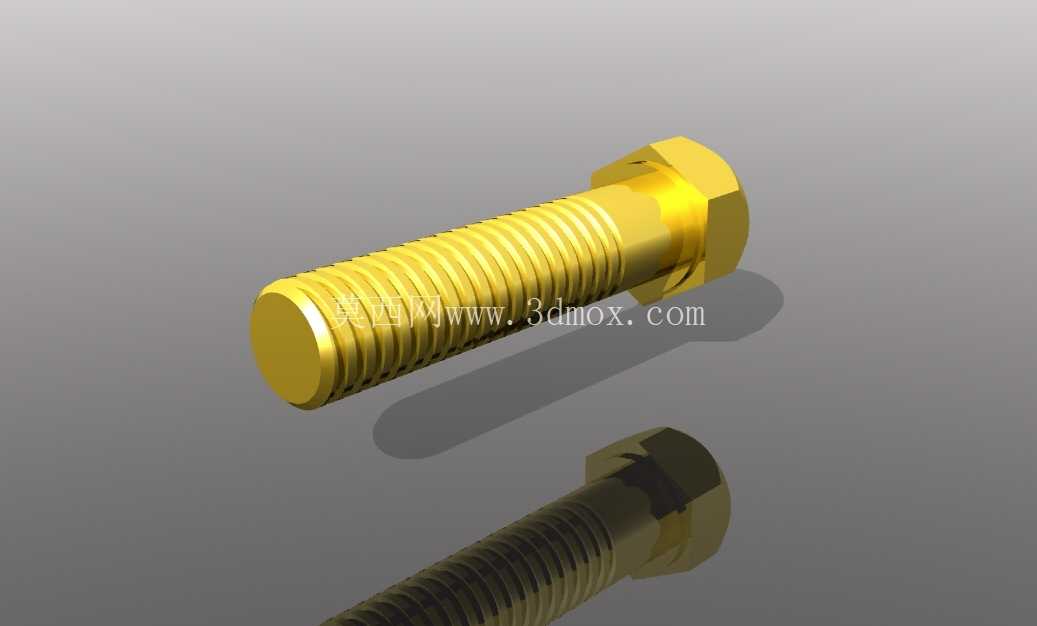

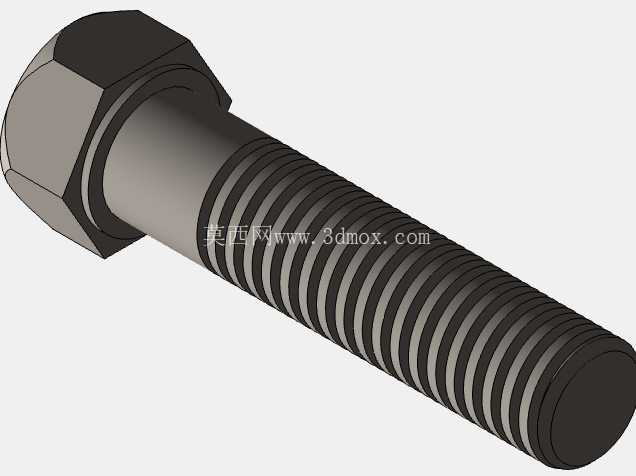

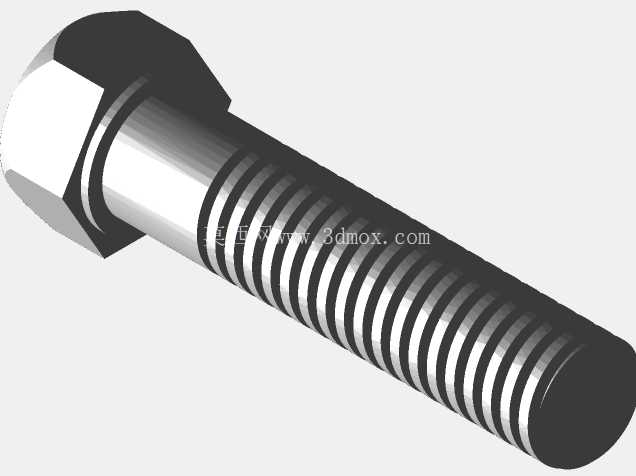

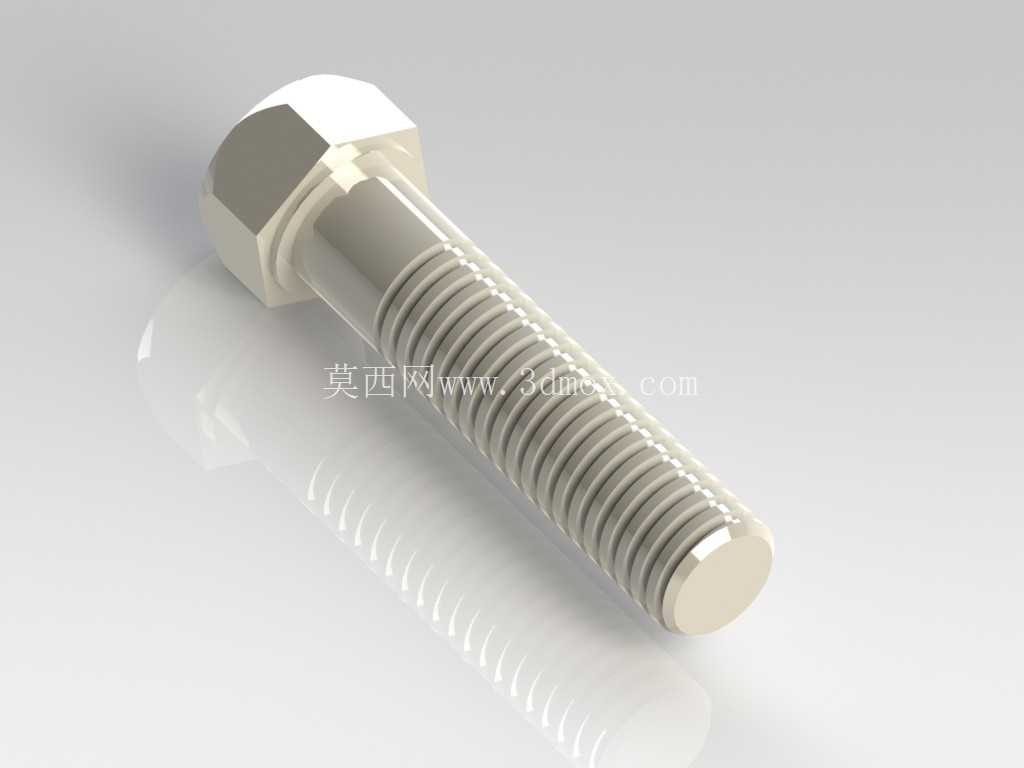

　　从设计逻辑来看，这套紧固件采用了最成熟的外六角头部与六角螺母配合形式，六角形的外形设计完全适配标准开口扳手、套筒扳手的咬合角度，六个受力面可以均匀传递拧紧力矩，相比其他头部形式的紧固件，在同等外形尺寸下能承受更大的拧紧扭矩，不容易出现打滑、棱角崩损的问题，不管是手动装配还是自动化产线的电动工具拧紧，都能保持稳定的装配适配性。螺栓部分采用半螺纹设计，光杆段的直径与螺纹大径保持一致，当被连接件的通孔与光杆段配合时，可以起到一定的径向定位作用，减少连接部位的横向窜动；螺纹段采用标准公制三角螺纹，牙型角60度，具备良好的自锁性能，配合螺母拧紧后，正常工况下不会出现松脱，若搭配弹垫、止退垫圈等防松元件，还可应用在有振动、冲击的设备工况中。

　　螺母部分采用等厚六角设计，内螺纹与螺栓外螺纹的公差配合选用中等精度等级，既可以保证手动拧入时的顺畅度，不会出现卡滞、错牙的问题，也能保证拧紧后螺纹牙的受力均匀，避免局部应力集中导致的螺纹滑牙、断裂问题。从安装边界来看，这类紧固件的装配需要预留足够的扳手操作空间，以对应规格的螺栓为例，六角头部的对边尺寸决定了套筒或扳手的最小回转空间，设计安装位时需要在六角头周边留出至少大于扳手外径的操作间隙，避免出现扳手无法放入、无法完成拧紧操作的问题；螺栓的穿入侧需要保证通孔直径比螺纹大径大0.5到1毫米，既方便螺栓顺利穿入，也不会因为间隙过大导致连接定位偏差；螺母侧的贴合面需要保证平整，不能有明显的凸起、焊渣或倾斜面，否则拧紧后会出现螺栓受附加弯矩、螺纹受力不均的问题，大幅降低连接强度。在实际选型应用中，需要根据被连接件的总厚度选择合适的螺栓长度，保证拧紧后螺栓露出螺母2到3个螺距，既不会因为螺栓过短导致螺纹啮合长度不足、连接强度不够，也不会因为螺栓过长导致螺纹外露过多容易积灰、磕碰损伤螺纹，同时浪费材料成本。针对不同的工况环境，这类紧固件可以搭配不同的表面处理方式，比如普通室内环境采用发黑处理即可满足基础防锈需求，户外或潮湿环境则可以选用镀锌、镀达克罗的处理版本，提升耐腐蚀能力，避免锈死导致后期无法拆卸。在三维建模过程中，这类标准件的建模需要严格遵循对应国标中的尺寸参数，包括六角头的对边尺寸、对角尺寸、头部厚度、螺纹大径小径、螺距、螺母厚度等关键尺寸都要与标准保持一致，否则在装配仿真时会出现干涉、无法配合的问题，也无法直接导出工程图用于实际加工；建模时螺纹部分可以根据应用场景选择不同的建模方式，如果是用于装配示意、效果渲染，可以采用装饰螺纹线简化建模，减少模型面数提升大装配体的运行流畅度，如果是用于3D打印样件、数控加工，则需要绘制精确的螺旋牙型，保证加工出来的样件可以实际配合拧紧。

　　很多刚入行的结构设计人员在选用这类紧固件时，容易忽略安装空间的校核，比如在狭窄的腔体内设计螺栓连接位，没有预留扳手的操作空间，导致实际装配时根本无法完成拧紧作业，或者螺栓长度选型不当，要么啮合长度不足容易滑牙，要么过长顶到其他运动部件造成干涉，这些都是实际设计过程中需要反复校核的细节。另外在承受交变载荷的连接场景中，不能单纯依赖螺纹的自锁性能，必须搭配对应的防松结构，比如采用双螺母对顶、加装开口销、使用螺纹锁固胶等方式，避免设备运行过程中螺母松脱引发结构故障。这套紧固件的结构形式经过了上百年的工业应用验证，没有冗余的设计结构，每一个尺寸参数都经过了长期的工程实践优化，在保证连接强度的前提下尽可能降低了加工难度与材料成本，是机械结构设计中最基础也最可靠的连接选择。
