外六角螺栓配六角螺母紧固件三维结构

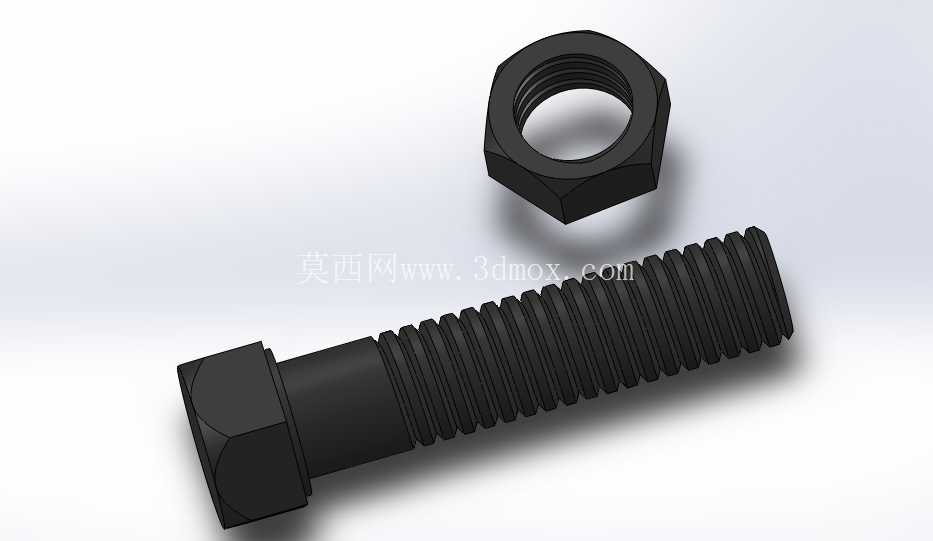

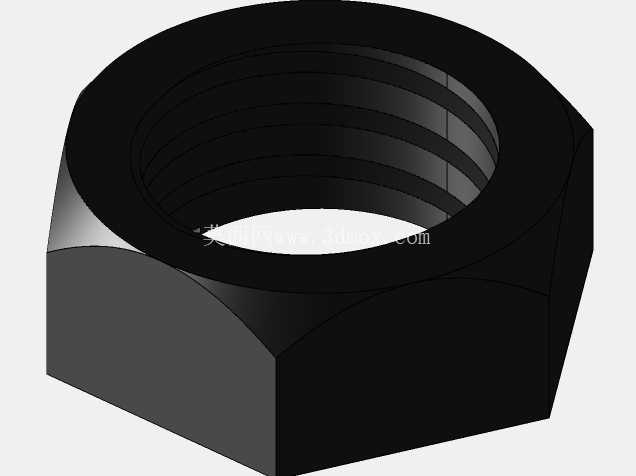

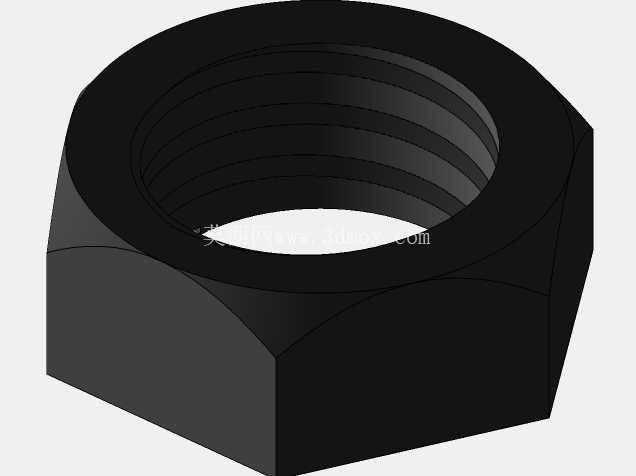

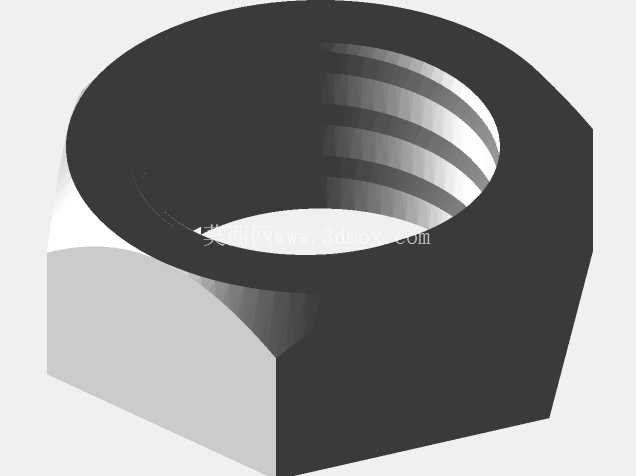

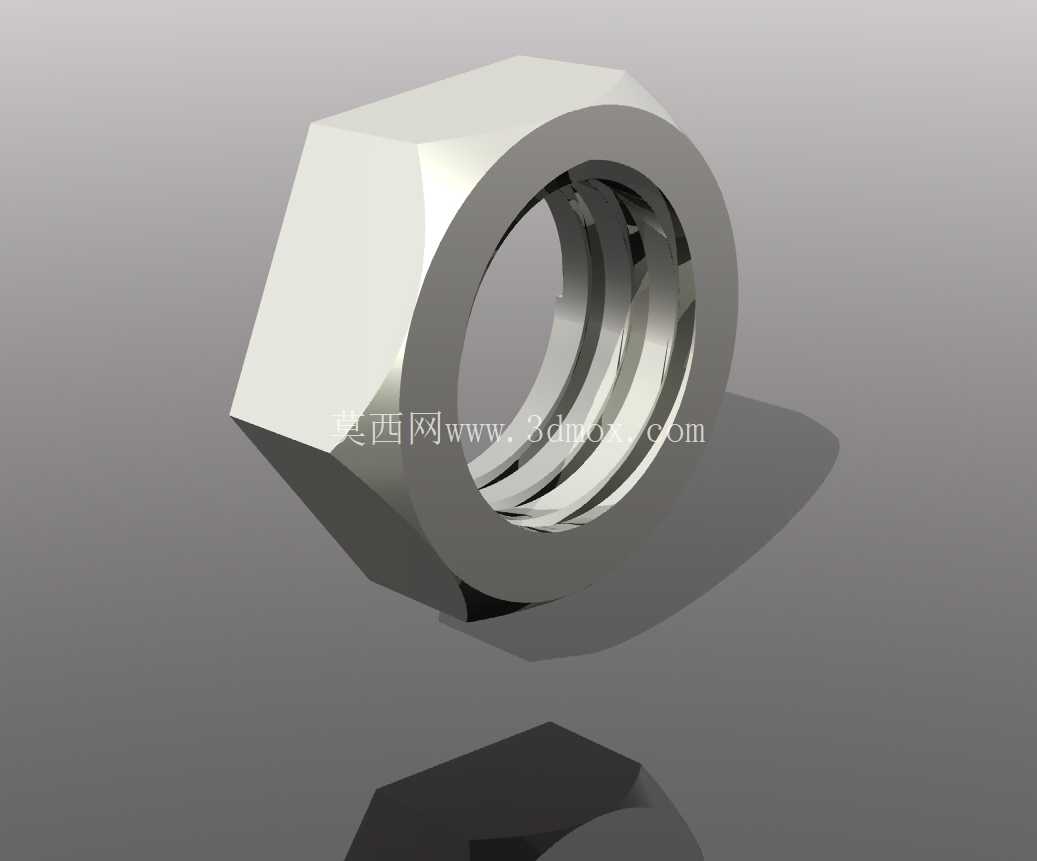

这套外六角螺栓与六角螺母的组合模型，还原了机械装配领域最常用的可拆卸紧固结构的完整细节，建模过程中严格遵循公制普通螺纹的牙型轮廓参数，螺栓杆部的螺纹段长度、光杆段过渡区、六角头部的对边尺寸与倒角角度均参照通用紧固件的常规设计规范，螺母的内螺纹牙距与螺栓外螺纹完全匹配，六角端面的倒角、内孔入口处的导向锥面都做了精准还原，能直接用于装配干涉校验、连接强度仿真的前置模型调用。

在各类机械设备的装配场景中，这类紧固件的使用覆盖了从机架拼接、零部件定位到可拆卸检修结构的全场景：比如输送线机架的型钢拼接时，会根据型钢壁厚选择对应长度的该类螺栓，穿过预制安装孔后拧上螺母实现刚性连接，安装时需要预留六角头的扳手操作空间，螺栓伸出螺母的长度通常控制在2-3个牙距，既保证螺纹啮合长度满足抗拉要求，又不会因为伸出过长干涉周边运动部件；在工装夹具的定位结构中，这类螺栓常配合平垫、弹垫使用，光杆段穿过被连接件的光孔后，螺纹段拧入螺母实现夹紧，六角头的六个受力面能适配开口扳手、套筒、梅花扳手等多种工具，在狭小装配空间里也能完成拧紧操作。

设计这类紧固件模型时，首先要明确螺纹的公称直径与螺距参数，外螺纹的大径、中径、小径的尺寸公差要符合普通螺纹的公差标准，避免建模时出现螺纹啮合干涉的问题；螺栓头部与杆部的过渡圆角不能省略，这个位置是应力集中的高发区，实际生产中会通过冷镦工艺直接成型该圆角，建模时保留该特征才能让后续的有限元应力分析结果更贴近实际工况；螺母的高度设计要匹配螺栓的强度等级，保证螺纹啮合圈数足够承受额定的轴向拉力，螺母两端的倒角一方面是为了安装时快速对准螺栓螺纹，另一方面也能去除端面锐边避免划伤操作人员。

从安装边界来看，这类紧固件的安装需要在被连接件上预制比螺栓公称直径大0.5-1mm的通孔，六角头的对边尺寸决定了扳手空间的最小预留值，比如M10规格的外六角螺栓，对边宽度为16mm，周边至少要预留3mm以上的扳手活动空间才能完成拧紧作业；螺栓的总长度选择需要综合被连接件总厚度、垫片厚度、螺母厚度以及伸出余量，过长会导致螺纹啮合段不足或者干涉周边部件，过短则会导致螺母无法完全拧紧，连接可靠性下降。

在实际的设备运维场景中，这类可拆卸的螺纹连接结构也方便后期的零部件更换与设备检修，不需要破坏被连接件本身就能完成拆装，相比焊接、铆接等永久连接方式，灵活性更强，也因此成为了通用机械、汽车、工程机械、电气设备等领域用量最大的紧固标准件。建模时还原的螺纹细节、六角面的棱角、过渡区的圆角，都能让设计人员在做整机装配时直观判断连接结构的合理性，提前排查安装空间不足、螺纹干涉、长度选型错误等常见设计问题，减少后续实物试装时的整改成本。
