适配UFS规格的四轮溜冰鞋支架结构设计

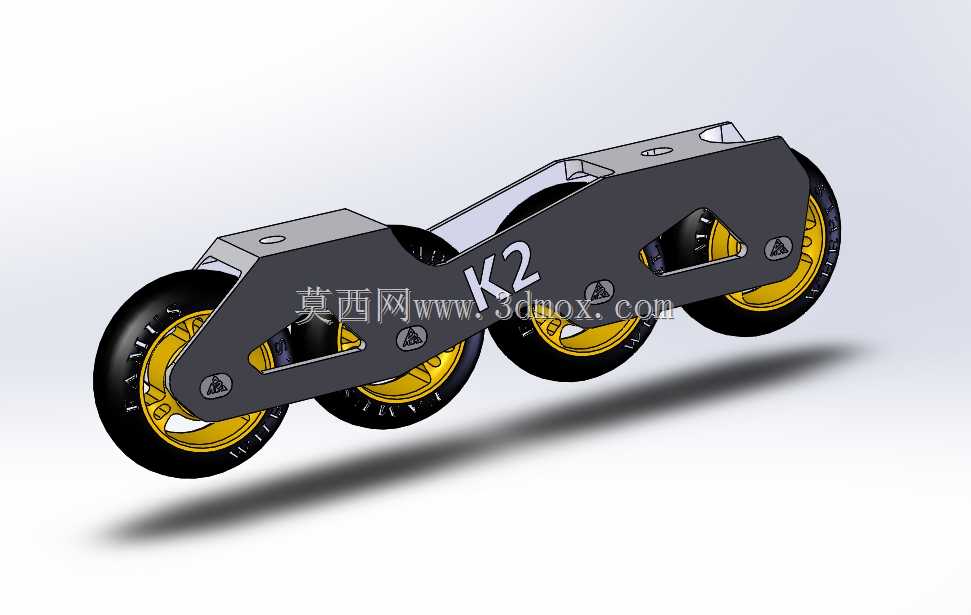

　　这款轮滑支架的设计，核心围绕UFS通用安装标准展开，适配主流大轮径速滑鞋的改装与组装需求，日常可用于城市刷街、长距离速滑训练、休闲轮滑等多种场景，相比常规三轮轮滑支架，四轮排布的结构能在高速滑行时提供更稳定的支撑表现，降低单轮负载，提升复杂路面的通过性。设计初期首先锁定UFS安装孔位的硬性边界，固定孔中心间距严格控制在167mm，这个尺寸是UFS系统的通用标准，能直接适配市面上绝大多数符合UFS规格的轮滑鞋上鞋，不需要额外打孔或者加装转接件，安装时只需对准孔位穿入固定螺栓即可完成装配，大幅降低改装的适配成本。整体支架采用镂空式框架结构，在保证结构强度的前提下尽可能削减非受力区域的材料厚度，既可以降低整套轮滑装备的自重，

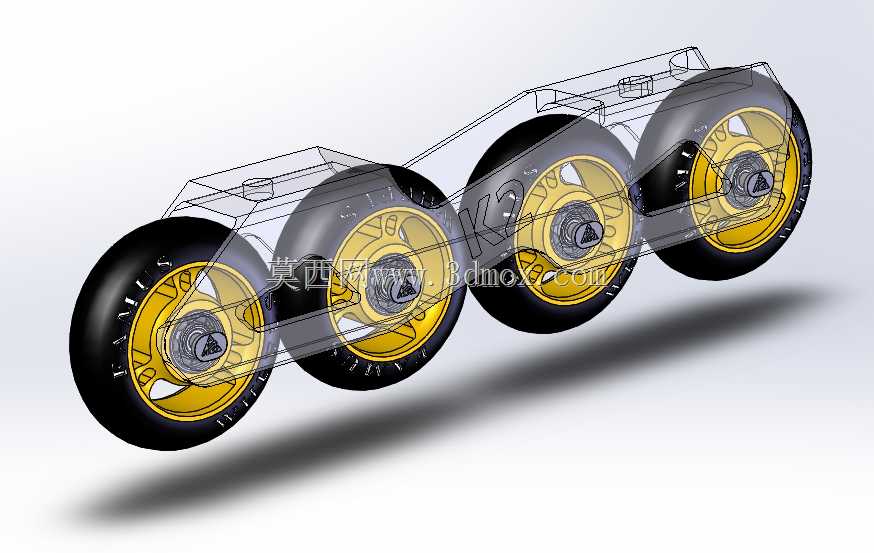

　　减少滑行时的脚部负重，也能通过镂空区域形成空气流通通道，长时间滑行时帮助鞋身散热，提升穿戴舒适度。轮组排布采用等距对称设计，四个轮位的安装轴孔同轴度公差控制在0.02mm以内，保证轮子转动时不会出现偏摆、蹭架的问题，轮槽的宽度适配主流Famus系列大尺寸轮，安装后轮缘与支架内侧预留1.5mm的安全间隙，即使轮子在高速滑行中出现轻微形变，也不会和支架发生摩擦卡顿。支架的受力结构做了针对性加强，上安装面和轮轴支撑位之间设置了渐变式过渡筋，筋位厚度从安装面的5mm逐步过渡到轮轴位的8mm，滑行时承受的冲击力可以通过筋位均匀分散到整个支架框架，避免应力集中导致的支架断裂问题，尤其是在做跳跃落地、急停变向这类动作时，加强筋能有效吸收冲击载荷，

　　提升结构的抗形变能力。支架前端和后端做了圆弧收边处理，没有尖锐的外凸棱角，既可以避免滑行中磕碰造成的自身损伤，也能防止摔倒时支架棱角划伤使用者。轮轴采用贯穿式安装设计，轴孔内预留了轴承安装位，适配标准608系列轮滑轴承，安装时直接将轴承压入轮心后穿入轴孔，锁紧轴端螺母即可完成轮组装配，后期维护更换轮子或者轴承时，只需要松开单侧螺母就能完成拆卸，不需要拆解整个支架，日常保养十分便捷。设计过程中参考了现有USD大轮轮滑鞋的框架结构，结合实际测量的现有零件尺寸做了适配优化，既保留了大轮轮滑的高通过性优势，也通过四轮结构提升了滑行稳定性，对于喜欢改装轮滑装备的爱好者来说，这款支架可以直接替换原有鞋架，升级大轮组配置，

　　不需要对鞋身做任何破坏性修改。支架的底面做了微弧处理，在做侧倾压刃动作时，支架边缘不会过早接触地面，能提供更大的倾斜角度空间，满足花式过弯、速滑压刃的动作需求，同时底面边缘做了倒角处理，即使偶尔触地也不会出现卡滞，保证滑行的流畅性。
