Ansys瞬态隐式动力学碰撞仿真分析模型

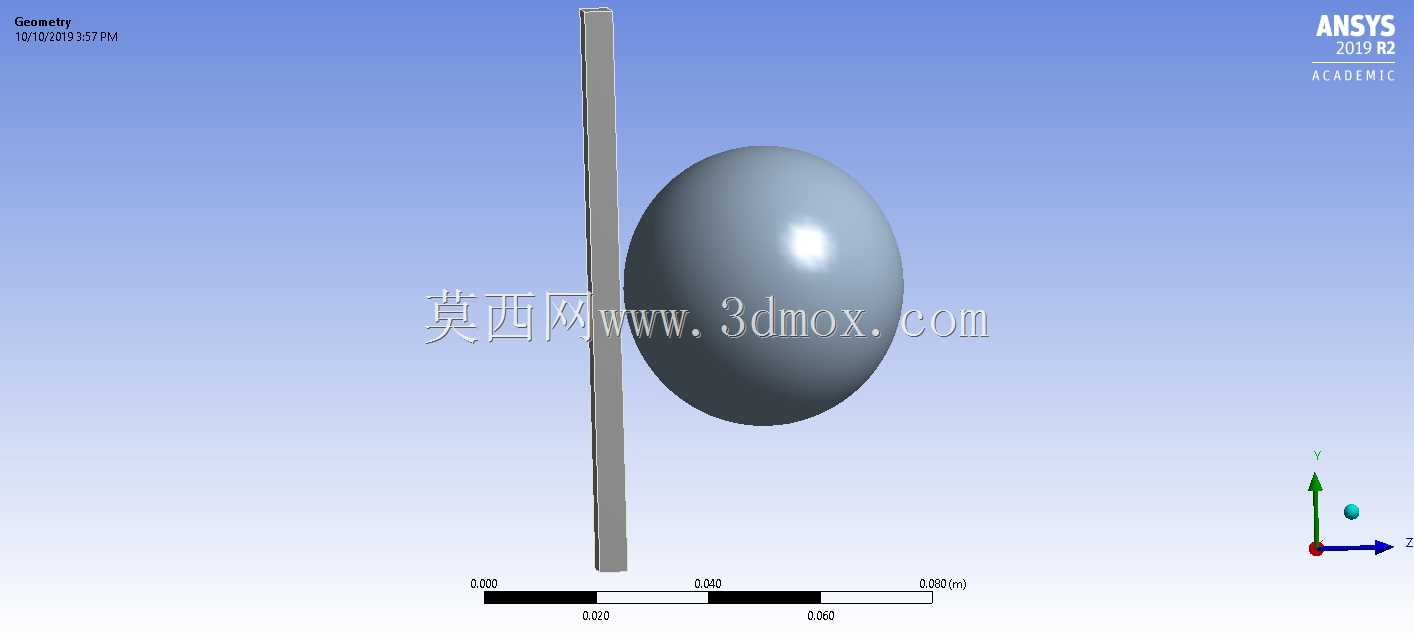

　　在结构工程仿真领域，瞬态冲击类工况的计算一直是产品研发阶段验证结构可靠性的核心环节，很多承受短时冲击载荷的零部件，比如缓冲结构、受撞击防护件、瞬时承载连接件，都需要通过隐式动力学计算来获取完整的应力应变时间历程，相比显式求解，隐式算法在处理低速冲击、接触刚度变化平缓的碰撞场景时，具备更高的计算精度，不会因为单元尺寸限制导致时间步长过小，大幅提升长周期瞬态工况的计算效率。这个仿真模型还原的是典型的球面刚体与薄板结构的正碰撞工况，这类工况广泛存在于工程实际中，比如物流分拣环节货物对分拣挡板的撞击、防护结构受落物冲击、设备外壳受意外碰撞的响应分析，都可以参考这套建模逻辑开展仿真计算。从模型的结构组成来看，薄板采用结构化六面体网格划分，

　　在碰撞接触区域做了网格局部加密，非碰撞区域网格尺寸逐步过渡，既保证接触区域的计算精度，又能控制整体网格规模，减少不必要的计算资源消耗；球面冲击体设置为刚体约束，仅保留碰撞方向的平动自由度，避免不必要的刚体位移带来的计算收敛问题，接触对设置采用面-面接触类型，接触算法选择增广拉格朗日法，能够有效处理接触过程中的穿透问题，保证接触力计算的准确性。在边界条件设置上，薄板的侧边采用全固定约束，模拟实际安装状态下的支撑边界，冲击体赋予初始速度载荷，匹配实际工况下的冲击初始能量，材料模型选择双线性随动强化模型，能够准确反映金属材料在冲击载荷下的塑性变形特性，避免采用线弹性材料导致的变形计算结果失真。从仿真输出的结果来看，

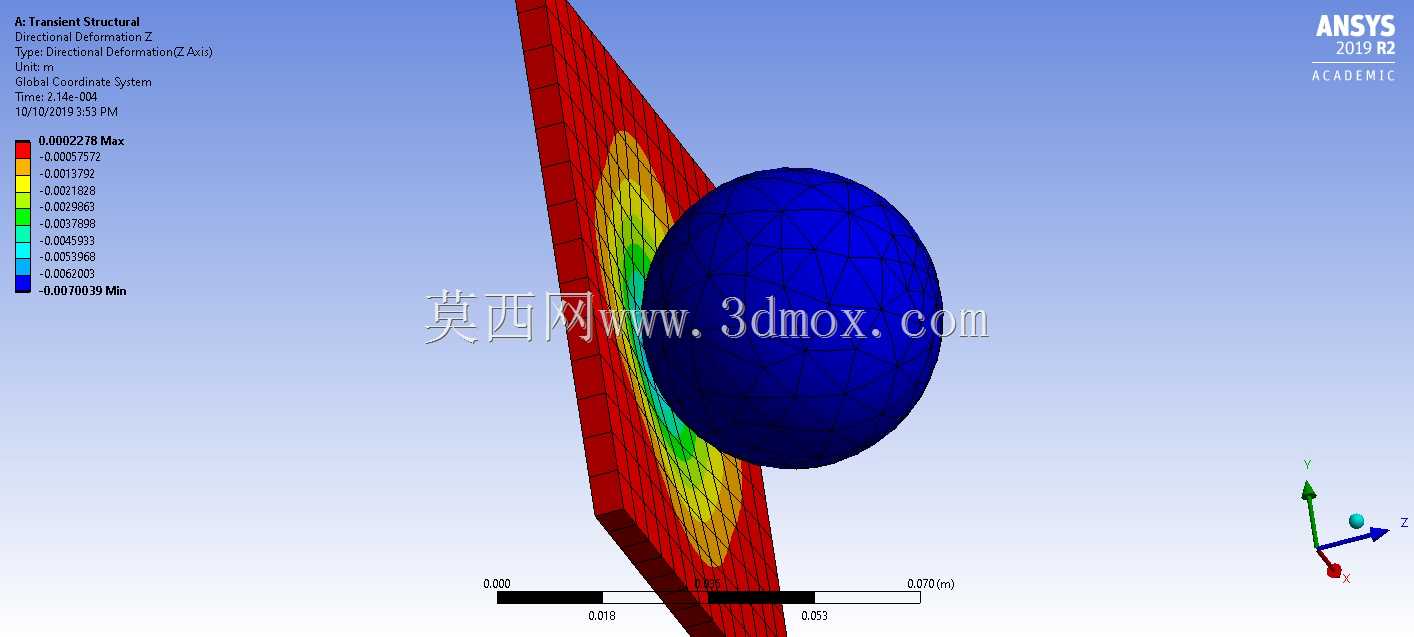

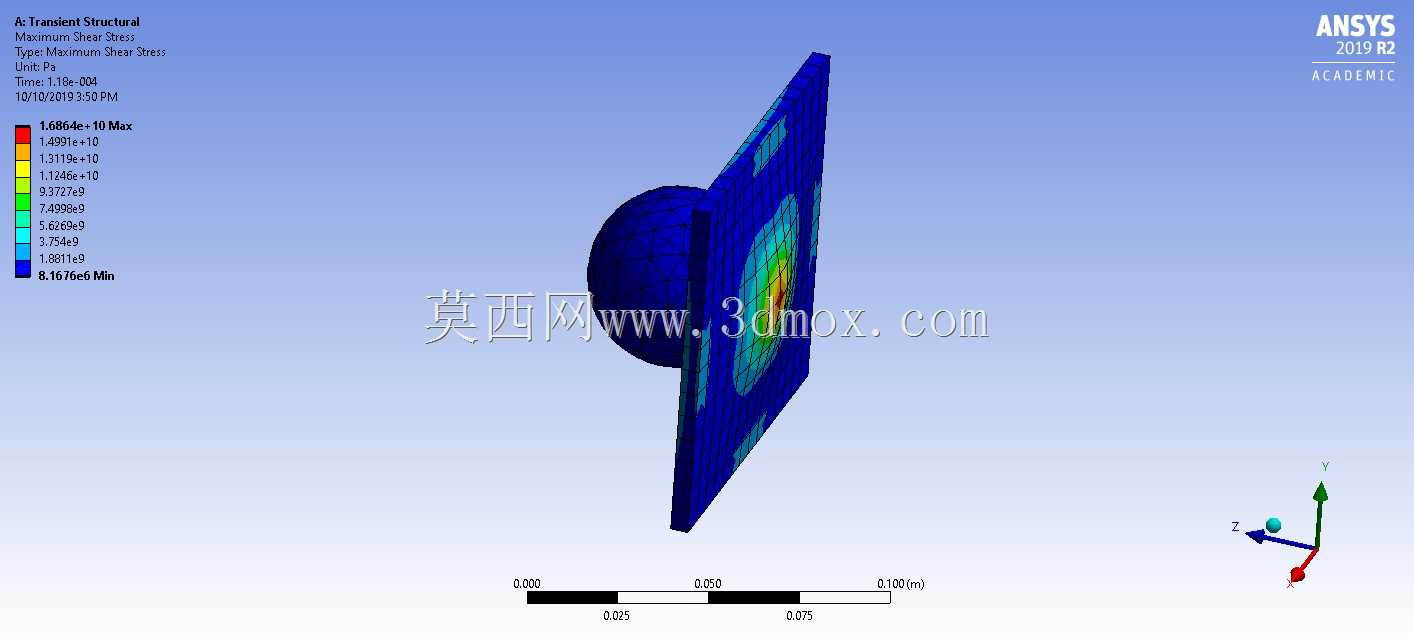

　　薄板在碰撞接触区域产生明显的局部凹陷变形，变形区域从碰撞中心向四周呈梯度扩散，应力云图清晰呈现了应力波在薄板结构内的传播过程，最大变形量出现在碰撞中心位置，应力峰值出现在接触区域的边缘位置，这和实际冲击工况下的结构响应规律完全吻合。建模过程中需要重点关注几个核心要点，首先是接触刚度的设置，刚度过大容易导致计算迭代不收敛，刚度过小会出现明显的接触穿透，需要根据网格尺寸和材料弹性模量反复调试接触法向刚度因子，保证计算精度的同时兼顾收敛性；其次是阻尼参数的设置，合理的结构阻尼能够滤除计算过程中的数值振荡，让变形和应力的时间历程曲线更加平滑，更贴近实际结构的响应特性；另外是时间步长的设置，隐式动力学虽然不受显式算法的临界时间步长限制，

　　但为了准确捕捉应力波的传播过程，时间步长也需要设置在合理区间，避免步长过大导致峰值响应被过滤。这套模型的建模逻辑具备很强的通用性，只需要替换对应的结构几何模型、调整材料参数和载荷边界，就可以快速拓展到不同的瞬态冲击仿真场景，比如电子设备的跌落仿真、管道受水锤冲击的响应分析、缓冲垫的吸能特性验证等，能够帮助结构设计人员在产品开模、试制之前就掌握结构在冲击载荷下的薄弱位置，针对性优化结构壁厚、加强筋布局、材料选型，大幅减少物理试验的次数，缩短产品研发周期，降低研发成本。在实际工程应用中，这类隐式瞬态动力学仿真的结果，还可以作为结构疲劳寿命计算的输入载荷谱，通过获取冲击过程中的应力时间历程，结合材料的S-N曲线，就可以评估结构在多次冲击载荷下的疲劳寿命，为产品的可靠性设计提供量化的数据支撑。很多刚接触瞬态动力学仿真的工程师，容易忽略网格过渡区域的单元质量问题，在加密区和非加密区的网格过渡位置如果出现单元畸变，很容易导致计算过程中出现负体积或者应力奇异的问题，建模时需要保证网格过渡的平滑性，单元长宽比控制在合理范围内，同时在关键区域设置单元应力应变输出，方便后续对计算结果进行校核，判断结果是否符合工程常识，避免因为建模失误导致仿真结果失真，误导结构设计决策。
