定制适配壳体的离心式压缩机叶轮结构

　　在流体压缩类设备的核心动部件设计中，叶轮作为直接对工质做功的核心构件，其型线、安装匹配度直接决定整台设备的压比、效率与运行稳定性。这款叶轮是针对特定项目定制开发的构件，核心设计目标是与项目中按特定尺寸加工的压缩机壳体形成精准的流道配合，避免通用叶轮与壳体间隙不匹配带来的回流、漏气损失，保障压缩环节的能量转换效率。

　　从实际应用场景来看，这类定制叶轮多用于小流量高压比的压缩工况，常见于小型工业气源供给、设备配套增压单元、特定工艺回路的气体压缩环节，区别于通用标准叶轮的适配性设计，这款叶轮从初始建模阶段就完全绑定对应壳体的内腔尺寸，不需要额外做适配调整，可直接装入对应壳体内完成装配。

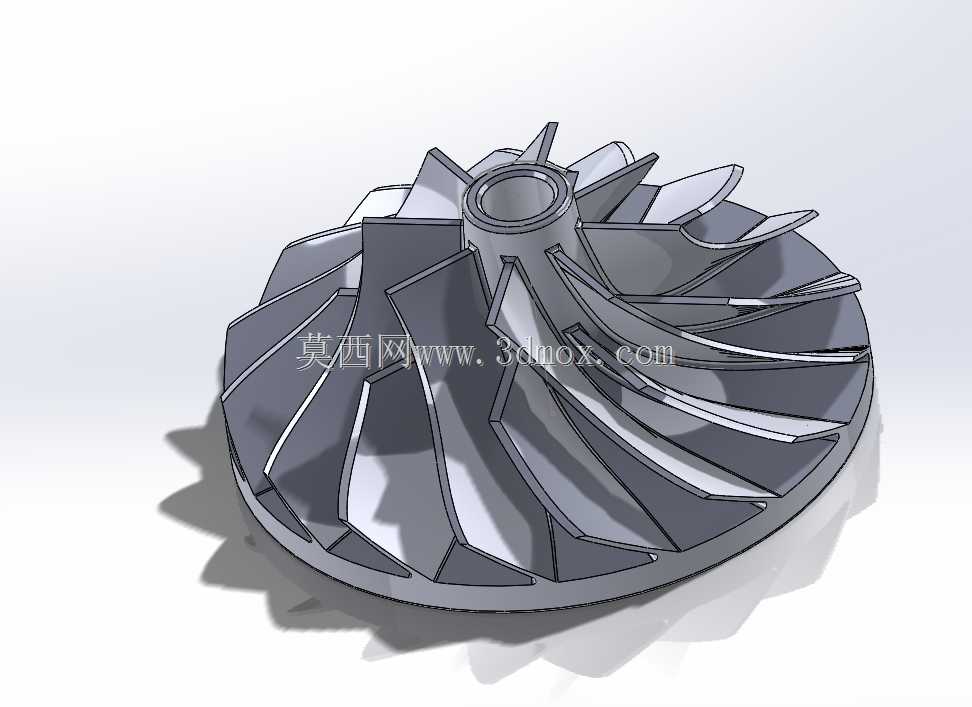

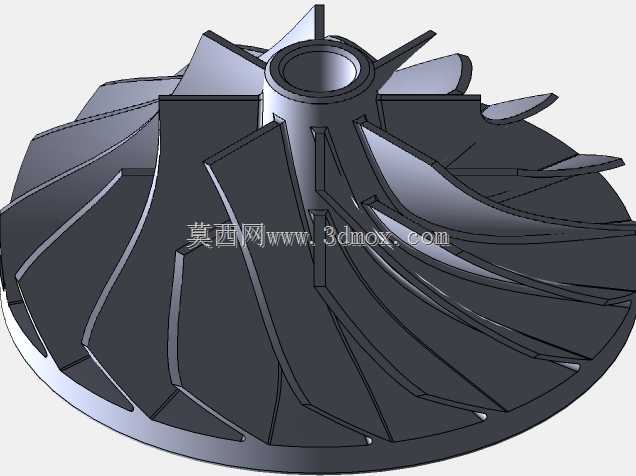

　　从功能特性上看，该叶轮采用后弯式长短叶片复合结构，长叶片负责构建主流道的基本型线，短叶片布置在相邻长叶片的流道中间位置，有效抑制叶轮出口处的气流分离，降低流道内的二次流损失，同时减少叶轮出口的气流尾迹，提升下游扩压部件的进气均匀度。叶轮中心设置带定位台阶的轴孔，轴孔端面预留有轴向定位的贴合面，可与转轴的轴肩形成可靠的轴向定位，轴孔周边均匀布置的连接结构可传递运行时的扭矩，避免高速旋转下叶轮与转轴出现相对滑移。

　　设计过程中，首先需要匹配壳体的内腔轮廓确定叶轮的最大外圆直径，确保叶轮外缘与壳体壁面的径向间隙控制在合理区间——间隙过大会导致叶轮出口的高压气体通过间隙回流到叶轮入口，降低容积效率；间隙过小则会因为加工误差、运行时的热膨胀、转轴的径向跳动导致叶轮与壳体发生刮蹭，引发设备故障。其次要根据设计工况的流量、压比参数确定叶片的进口安装角与出口安装角，进口安装角需要匹配叶轮入口处的气流相对速度方向，避免气流冲击叶片前缘产生冲击损失，出口安装角则直接决定叶轮对气体的做功能力，匹配对应压比需求。叶片的型线采用空间扭曲设计，从叶轮入口到出口，叶片的安装角沿径向逐渐变化，适配不同半径处气流的圆周速度差异，让整个流道内的气流流动更趋近于设计状态，减少局部涡流的产生。

　　安装边界方面，叶轮的轴向总长度需要匹配壳体内腔的轴向安装空间，确保叶轮入口端与壳体的进气道对齐，出口端与壳体的扩压段入口平顺衔接，避免出现台阶引发的局部流动损失。叶轮的轮毂面采用锥面与平面结合的结构，靠近轴孔的位置为平面定位结构，向外延伸的轮毂面采用平滑过渡的曲面，引导入口处的气流平顺进入叶片流道，减少入口处的流动阻力。叶轮的轮盖侧轮廓完全匹配壳体对应的密封段尺寸，可配合对应的密封结构实现轮盖侧的间隙密封，减少级间漏气。

　　在结构强度层面，叶片与轮毂、轮盘的连接位置均做了圆角过渡处理，避免高速旋转时应力集中导致的结构失效，叶片的厚度从根部到顶部逐渐减薄，在保证结构强度的前提下降低叶轮的整体转动惯量，减少设备启动时的扭矩负载，同时降低叶片顶部的间隙泄漏量。整个叶轮的流道表面做了平滑处理，没有明显的凸起或凹陷，减少气流流动过程中的沿程阻力损失，提升整级的压缩效率。

　　实际装配时，需要保证叶轮与转轴的同轴度公差在设计要求范围内，避免高速旋转时产生过大的不平衡量，引发设备振动超标。叶轮装入壳体后，需要手动盘车检查叶轮与壳体各位置的间隙，确认无刮蹭后方可进行后续的密封与端盖装配。运行过程中，该叶轮可在设计转速范围内稳定对气体做功，将入口处的低压气体加速增压后送入扩压段，完成气体动能到压力能的转换，为整个压缩系统提供符合压力要求的压缩气体。
