改装摩托车带摇臂一体化车架结构

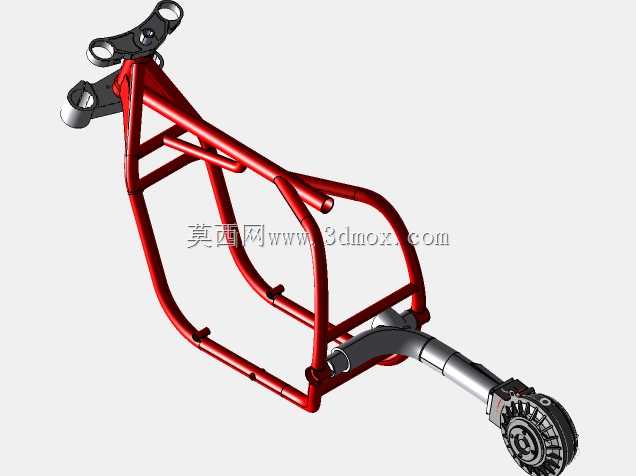

　　这套管式焊接车架搭配一体式后摇臂的结构，主要面向定制改装两轮摩托的装配场景，区别于量产车型的标准化冲压焊接车架，整套结构完全围绕定制化动力单元、行走组件的适配需求做结构匹配，没有沿用量产车的通用安装孔位冗余设计，所有管架的弯折角度、连接点位都对应改装场景下的轴距调整、重心排布需求做了针对性优化。从实际装配边界来看，主车架采用圆形薄壁钢管弯折拼焊形成笼式承载结构，前部预留的三组安装耳座分别对应转向立管固定、前减震上联板限位以及前部整流支架的安装点位，耳座上的通孔同轴度公差控制在0.1mm以内，避免转向机构装配后出现卡滞、跑偏的问题。车架中部的管架围成的空腔尺寸完全匹配改装常用的单缸/双缸动力单元的安装跨度，

　　下部预留的四个焊接螺母点位直接对应发动机吊挂的固定位置，不需要后期二次打孔焊接，减少装配过程中的结构应力变形。车架尾部的管架弯折弧度兼顾了后座乘坐支撑与尾部外观造型的需求，管架上预留的小尺寸凸焊螺母对应后挡泥板、尾灯、侧盖等外观覆盖件的固定，所有凸焊点位都做了打磨平滑处理，避免后期装配覆盖件时出现干涉、缝隙不均的问题。和主车架后端铰接的后摇臂采用异形截面管材拼焊而成，摇臂的横向刚度经过针对性强化，避免大扭矩输出时出现摇臂侧向扭动的问题，摇臂末端的轮轴安装槽为长圆孔设计，可以支持一定范围内的后轮轴距调整，适配不同尺寸规格的后轮胎装配，同时摇臂上集成了后减震下安装点，直接对应中置后减震的装配角度，不需要额外加装转接支架。

　　整套结构的设计思路完全围绕改装场景的灵活适配需求展开，没有多余的结构冗余，主车架的钢管排布在保证承载强度的前提下，尽可能留出了改装配件的安装空间，比如排气前段的走管路径、冷却管路的布置空间、电瓶与电控组件的安放位置都在管架设计时做了预留，避免改装过程中出现配件和车架干涉需要切割改管的问题。从受力传递的角度来看，整车行驶过程中前轮受到的冲击载荷通过前减震传递到前部安装耳座，再顺着主车架的主管路分散到整个笼式结构，后轮的冲击载荷通过后摇臂、后减震传递到车架中部的减震安装座，整套受力路径没有出现应力集中的锐角拐点，所有管材拼接的位置都做了圆弧过渡焊接，长期颠簸工况下不会出现焊缝开裂的问题。安装边界方面，整套车架和摇臂装配完成后，

　　整车轴距可在1280mm到1350mm之间调整，座高范围匹配310mm到360mm长度的后减震，前部转向立管的倾角设定为27度，兼顾直线行驶稳定性与过弯时的转向灵活性，主车架的离地间隙在满载状态下保持160mm以上，满足常规道路行驶的通过性需求，不会出现颠簸路面磕底的问题。摇臂和车架铰接位置采用滚针轴承配合衬套的结构，转动阻尼均匀，长期使用不会出现松旷异响，铰接点的润滑脂加注通道直接预留到车架外侧，后期维护不需要拆解周边覆盖件即可完成注油保养。
