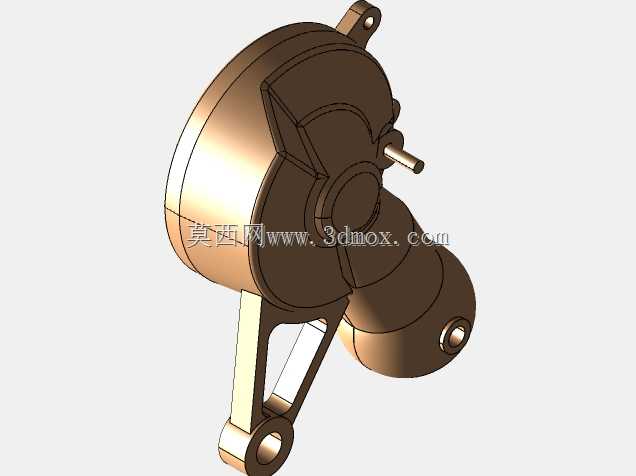

这款摆臂结构主要适配双人乘骑类摩托车的离合或制动操纵辅助传动场景,在整车操纵系统中承担力的换向与行程传递作用,日常骑行过程中,车手施加在手柄上的操纵力会通过拉索传递到该摆臂的输入端,绕固定转轴转动后将力传递到对应的执行端,完成离合分离或者制动动作的力传导,相比直连式传动结构,杠杆摆臂的存在可以优化操纵力的传动比,降低车手长时间骑行的操作疲劳感,同时可以适配车架内部复杂的走线空间,避开油箱、覆盖件等周边部件的安装干涉。从结构设计逻辑来看,整个摆臂采用一体化铸造成型后做机加工精加工的工艺路线,主体的圆盘状结构是摆臂的转轴安装基座,中心位置设计有适配标准轴承的安装孔位,孔位的公差带选取基孔制过渡配合,保证轴承压装后不会出现松旷,
同时能承受操纵过程中产生的径向与轴向复合载荷。基座侧面延伸出的圆柱凸台是拉索端头的固定卡位,设计有直径适配拉索端头的横向通孔,拉索端头卡入后不会在受力过程中脱出,凸台的高度经过精确计算,保证拉索安装后走线方向与摆臂转动平面保持平行,避免拉索在工作过程中出现偏磨,延长拉索的使用寿命。向下延伸的带安装孔的支臂是摆臂的动力输出端,孔位用于连接对应的传动推杆或者复位弹簧,支臂部分做了镂空减重设计,在保证结构强度满足1.5倍额定载荷屈服强度要求的前提下,尽可能降低零件自身重量,减少操纵过程中的运动惯量,让车手的操纵手感更轻盈跟手。从安装边界尺寸来看,整个摆臂的最大回转半径控制在85mm以内,安装时转轴中心到车架安装面的距离预留12mm的间隙,
摆臂全行程转动过程中,与周边车架管材、线束、油路的最小安全间隙保持在5mm以上,不会出现运动干涉。支臂末端的安装孔中心距转轴中心的距离为62mm,输入端凸台的中心距转轴中心的距离为38mm,传动比设计为1.63,这个参数是结合整车操纵力的标定值确定的,既不会因为传动比过大导致手柄行程过长,也不会因为传动比过小导致操纵力过重。零件的壁厚设计遵循均匀壁厚原则,主体壁厚控制在4mm,安装孔位周边做了加厚到6mm的加强筋处理,避免受力集中位置出现断裂风险,所有的棱边位置都做了R1.5的圆角过渡,既可以减少铸造过程中的应力集中,也能避免安装维护过程中锐边划伤操作人员。在实际装车匹配过程中,该摆臂的转轴位置需要配套加装防尘密封圈,
避免骑行过程中泥沙、雨水进入轴承配合位置,导致轴承卡滞或者磨损过快,复位弹簧的安装位置设计在支臂的侧方,弹簧的预紧力调整到8N,保证操纵手柄松开后摆臂可以快速回位,不会出现卡滞导致的离合分离不彻底或者制动拖滞问题。针对双人摩托车的载荷特性,摆臂的强度校核按照满载工况下2倍额定操纵力做了有限元验证,最大应力出现在支臂与基座连接的位置,应力值为127MPa,远低于铸造铝合金230MPa的屈服强度,安全系数达到1.8,满足整车全生命周期的使用强度要求,不会出现正常使用过程中的断裂变形问题。
