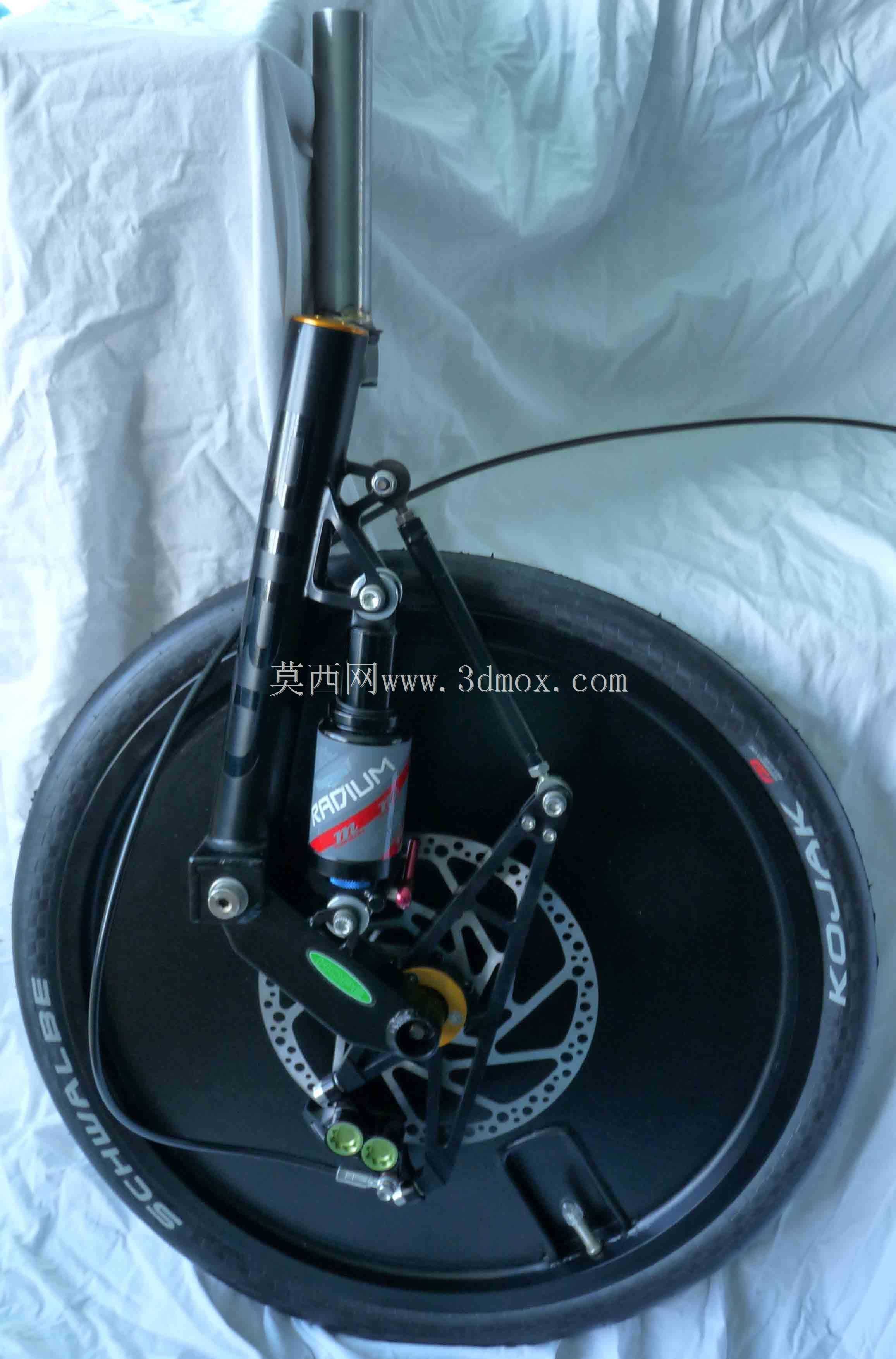

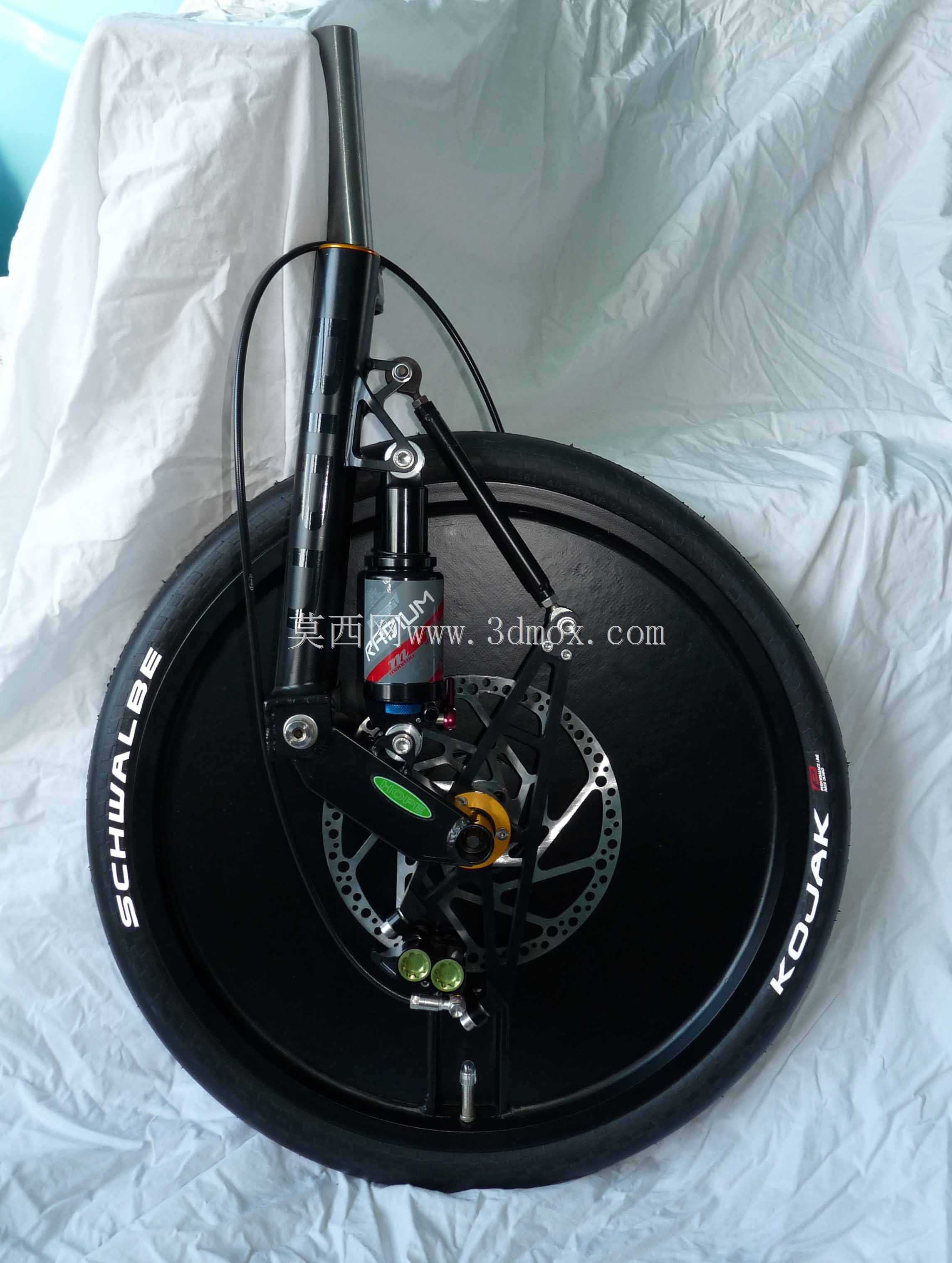

带垂直转向轴20寸轮自行车拖链叉结构

　　该结构属于非传统自行车前端承载转向部件，区别于常规自行车前叉的单臂或双臂对称结构，采用拖尾式叉体布局，将轮组安装位后置在转向轴的轴线后方，这类结构常见于躺式自行车、人力助力拖车、特殊用途通勤载具的前端转向轮组承载场景，能够在长轴距载具上优化转向力矩分配，降低低速转向时的手部操控力度，同时给载具前部留出更多置物或电池安装空间。

　　转向轴部分采用垂直布置的圆柱管结构，上端预留标准把立安装位，可兼容常规自行车把横、把立组件，不需要额外定制操控连接件，安装边界上，转向轴外径匹配常规自行车头管的碗组尺寸，可适配44mm内置碗组或34mm外置碗组的安装公差，转向轴有效插入深度控制在120mm-150mm区间，能够兼容多数钢制、铝制自行车车架的头管长度，不需要额外截管或加装衬套即可完成装配。

　　叉体与转向轴的连接部位采用连杆式铰接结构，而非传统前叉的刚性硬连接，铰接点处预留了减震阻尼件的安装位，可根据使用场景选配弹簧阻尼或弹性胶体减震结构，在铺装路面行驶时可过滤轮组传递的小幅振动，在非铺装路面使用时能够提供20mm-35mm的减震行程，避免轮组受冲击时将载荷直接传递到转向轴和车架部位。叉体的拖尾段采用单侧悬臂结构，轮组安装侧的叉臂做了变截面加厚处理，靠近轮轴的位置截面厚度达到12mm，靠近铰接点的位置过渡到8mm，在保证结构强度的同时控制整体重量，另一侧仅做辅助限位，不承担主要轮组载荷，这种单侧承载的设计能够简化轮组的拆装流程，不需要拆卸两侧的固定螺母即可完成轮组更换，维护效率比常规对称前叉提升40%左右。

　　轮组安装位适配20寸规格的自行车轮组，开档尺寸为100mm，兼容常规快拆杆或桶轴的安装方式，轮轴安装孔位做了沉台处理，能够容纳轴挡或花鼓端盖的突出部分，保证轮组安装后与叉臂侧面无干涉。轮组安装位的上方预留了刹车安装座，可兼容V刹、夹器或碟刹卡座的安装，碟刹安装座采用国际标准的160mm碟片安装孔距，不需要额外转换座即可安装常规线拉或油压碟刹组件，刹车走线的预留孔位沿叉臂内侧布置，能够避免走线外露造成的剐蹭或风阻增加问题。

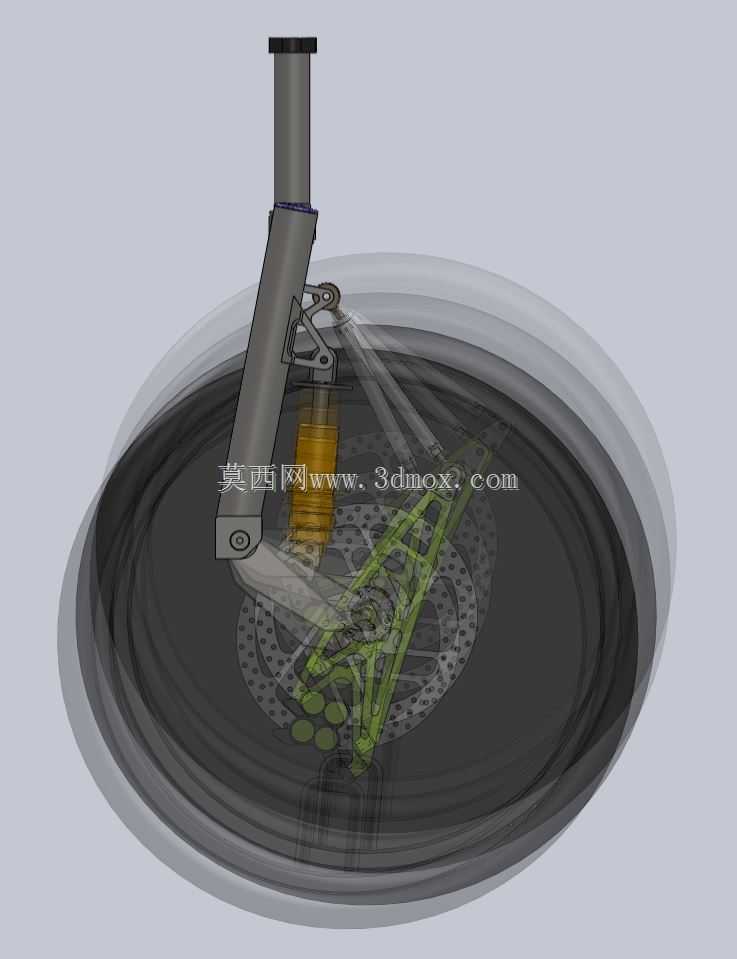

　　设计过程中重点校核了转向时的轮组运动包络，当转向轴转动到最大45度转角时，20寸轮组的外胎边缘与叉臂、转向轴的最小间隙保持在8mm以上，不会出现转向时轮胎剐蹭叉体的问题；同时校核了垂直载荷下的结构形变，在单侧轮组承受150kg垂直载荷时，叉臂的最大形变量控制在0.3mm以内，铰接点的应力集中部位做了圆角过渡处理，圆角半径为5mm，能够避免长期交变载荷下出现的应力断裂问题。安装边界上，该结构整体的垂直高度从转向轴顶端到轮轴中心的距离为280mm，叉体向后延伸的水平长度为180mm，在车架设计时只要保证头管后方180mm范围内无突出的车架管件或置物结构，即可完成该部件的安装，不会出现转向干涉问题。

　　这类拖链叉结构相比常规前叉，在特殊结构自行车上的适配性更强，尤其是针对低重心躺骑车型，垂直转向轴配合拖尾叉的布局能够让骑行者的重心落在轮组接地点的后上方，高速行驶时的直线稳定性更好，转向时的回正力矩更线性，不会出现常规小轮径车型转向过于灵敏导致的晃把问题。同时连杆式的连接结构可以根据使用需求调整减震行程和预压，适配不同体重的骑行者或不同载重的使用场景，在城市通勤、短途载货、休闲骑行等场景下都能提供稳定的承载和转向性能。
