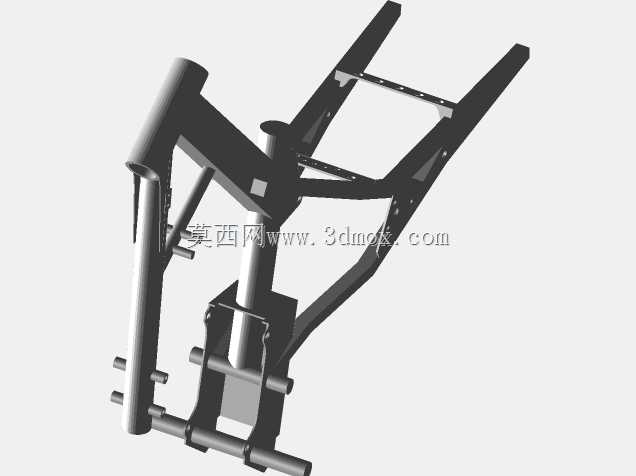

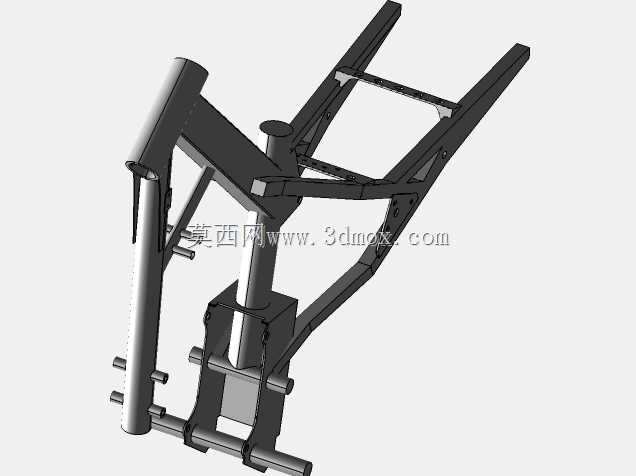

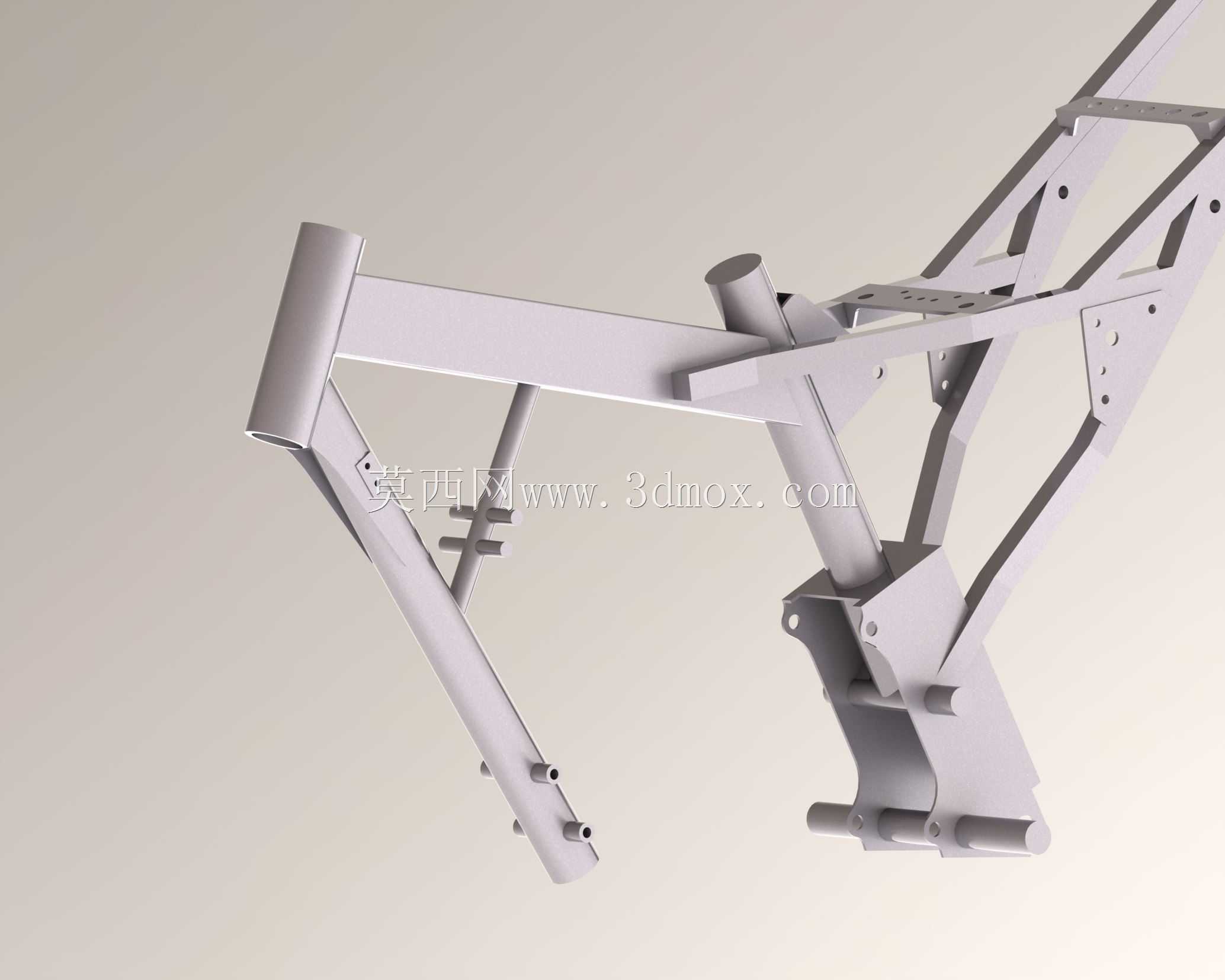

电动自行车改装用金属承载机架结构

　　这款机架结构针对两轮轻型代步车辆的改装升级场景开发，核心适配小排量踏板车型与电动自行车的动力、储物拓展改装需求，作为整车的核心承载基体，承担着连接行走系统、动力单元、操控组件与外观覆盖件的核心作用，所有安装点位的设计都围绕改装场景下的载荷重新分配逻辑展开，避免原厂车架在加装电池、储物箱、额外动力组件时出现的局部应力集中问题。从实际使用场景来看，这类改装机架主要面向两类应用需求，一类是传统燃油小踏板的电动化改装，替换原有燃油动力系统时，需要重新布局电池、控制器与驱动电机的安装位置，原厂车架的预留点位无法适配新增组件的固定需求，这款机架通过一体化的焊接式承载梁设计，在车头转向立管与后摇臂连接位之间重新规划了多组平面安装位，

　　可直接固定不同规格的方形锂电池组与控制器安装盒，不需要额外在原厂车架上焊接转接支架，减少改装过程中的结构破坏风险。另一类是电动自行车的长途续航拓展改装，用户需要加装副电池、后置储物尾架、侧挂储物箱时，原厂轻量化车架的尾部承载能力不足，容易在颠簸路面出现尾部形变，这款机架在尾部延伸段设计了多组带翻边的安装支耳，支耳处通过折弯加强筋提升局部刚度，可承受单侧不超过15kg的外挂载荷，同时中部的交叉支撑结构将尾部载荷直接传导至车头立管与主支撑梁位置，避免载荷集中在尾部焊接点。设计思路上，整体采用变截面管材拼接结构，主承载梁使用矩形截面管材，在转向立管连接处做了局部包边焊接，增大焊接接触面积，立管内径保留了与原厂方向柱匹配的安装尺寸，

　　不需要更换转向轴承组件即可直接适配原车的转向系统。后摇臂连接位采用双支耳平行设计，支耳的同轴度公差控制在0.1mm以内，可直接适配原车的后摇臂转轴与缓冲衬套，不需要额外加工转接轴套。中部的斜向支撑梁采用圆形截面管材，在降低整体重量的同时，抵消车辆加速、制动时产生的纵向扭转力，避免车架在急加速时出现横向扭动。安装边界方面，机架整体宽度控制在220mm以内，不会超出车辆两侧的覆盖件安装范围，不会影响原有侧护板、脚踏板的安装复位；车头立管的安装角度与原厂保持一致，保留了原车的拖曳距参数，不会改变车辆的转向操控特性；底部的主支撑安装位预留了与原车大脚撑、侧撑匹配的固定孔位，孔位间距与原厂完全一致，可直接复用原车的支撑组件。

　　所有外露的安装支耳都设计在车架内侧，不会与车辆的外壳覆盖件产生安装干涉，改装完成后可完全恢复原车的外观完整性。结构细节上，管材之间的连接位置全部采用满焊工艺处理，焊接处预留了打磨余量，后期做表面喷涂处理时可获得平整的外观效果；所有安装孔位都采用冲压冲孔工艺，孔位边缘无毛刺，安装螺栓时可直接贴合固定面，不需要额外修锉孔位；电池安装位的平面度控制在0.2mm以内，可保证电池组安装后与机架完全贴合，避免行驶过程中出现电池晃动磨损外壳的问题。针对改装场景下的线路布局需求，机架上还预留了多组线束固定卡扣的安装孔，可将动力线、信号线沿着车架管材内侧固定，避免线束外露被拉扯损坏，同时减少线束与运动部件的干涉风险。在载荷分配设计上，机架的重心位置设计在前后轮轴连线的中点附近，加装电池与储物组件后，整车的前后轴载荷比可保持在45:55的合理区间，不会出现车头过轻转向发飘、或者尾部过重制动时后轮抓地力不足的问题。管材的壁厚选择经过实际载荷校核，主承载梁壁厚2.5mm，辅助支撑梁壁厚2mm，整体重量控制在3.8kg左右，相比同类型改装车架重量降低12%，同时静态承载能力可达180kg，满足双人骑乘加满载储物的使用需求。
