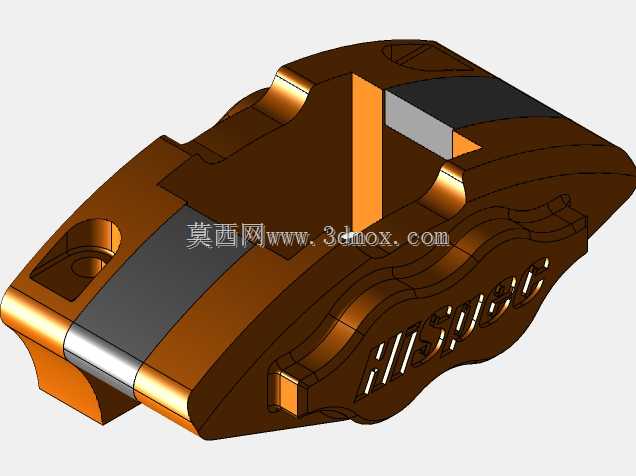

径向安装高规格四活塞制动卡钳结构

　　这款径向安装的制动卡钳，主要适配直径280-300mm、厚度22mm的制动盘，是面向高性能制动场景开发的部件，常见于改装乘用车、轻型竞速车辆以及高性能电动两轮车的碟刹系统中，核心作用是在制动回路建立液压压力后，推动内部活塞将刹车片压紧在制动盘端面，通过摩擦力将车辆行进的动能转化为热能耗散，实现车辆减速或驻车锁止。从结构设计逻辑来看，该卡钳采用对置活塞布局的本体构型，径向安装的固定方式相比传统轴向浮动安装结构，能大幅降低制动时卡钳本体的偏转力矩，尤其是在连续高强度制动、制动盘温度快速升高的工况下，径向安装的固定点可以提供更均匀的压紧力分布，避免刹车片偏磨导致的制动踏板脚感发软、制动力度波动问题。卡钳本体的外形做了多段式的切削减重设计，

　　在保证安装座、活塞腔、油路通道这些核心受力区域结构强度的前提下，对非受力区域的本体材料做了挖空和减薄处理，侧面的镂空槽一方面可以降低卡钳整体的簧下质量——对于行走系统部件来说，簧下质量的降低对车辆操控响应性的提升效果远高于车身同重量的减重，另一方面这些贯通的镂空槽可以在车辆行进时引导气流穿过卡钳本体，带走刹车片和制动盘摩擦产生的热量，降低制动热衰减出现的概率。从安装边界来看，卡钳的两个径向安装孔的同轴度、安装面与制动盘端面的平行度是设计时需要重点控制的形位公差，安装时需要保证卡钳本体与制动盘的居中对齐，刹车片两侧的间隙保持均匀，避免出现拖刹、偏磨的问题。卡钳本体的进油口位置做了凸起的加强结构，

　　避免制动油管安装时的拧紧力矩导致本体开裂，同时进油口的内螺纹规格匹配通用的制动硬管/软管接头，不需要额外做转接处理就能适配多数车型的制动管路布局。需要注意的是该模型未包含内部活塞、油封、刹车片、放气螺钉这些细节部件，仅保留了卡钳的外部本体结构，在做整车总布置校核时，可以直接导入该模型完成卡钳与转向节、轮毂、制动盘、轮辋之间的间隙校核，确认转向跳动、上下跳动过程中卡钳与周边部件不存在运动干涉，也可以基于该本体结构做进一步的细节设计，补充内部的活塞腔油路、密封槽、刹车片导向槽等结构，完成完整的卡钳生产图纸输出。在实际选型匹配时，除了制动盘的直径和厚度参数，还需要确认卡钳的安装孔距与转向节上的安装座孔位匹配，

　　活塞的总面积匹配车辆的制动总泵排量，保证制动踏板的行程和制动力度在合理区间内，避免出现踏板行程过长、制动力不足或者制动过于灵敏难以控制的问题。卡钳本体侧面的标识区域做了下沉式的凹槽设计，可以直接粘贴标识铭牌或者做激光雕刻标识，不会因为长期使用出现标识磨损脱落的问题，本体边缘的圆角过渡处理既可以降低应力集中，提升部件的抗疲劳强度，也能避免安装维护时尖锐边角划伤操作人员。
