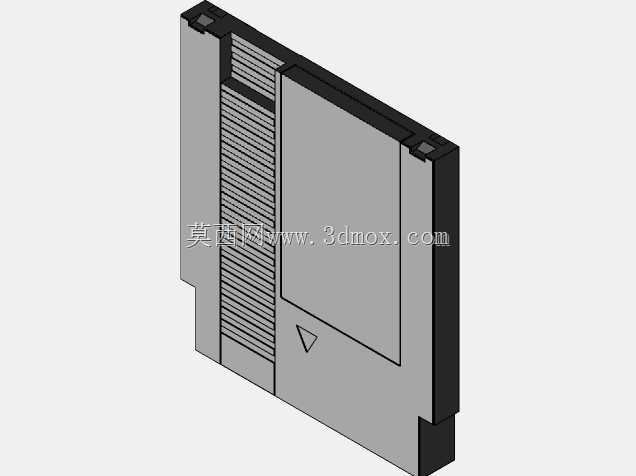

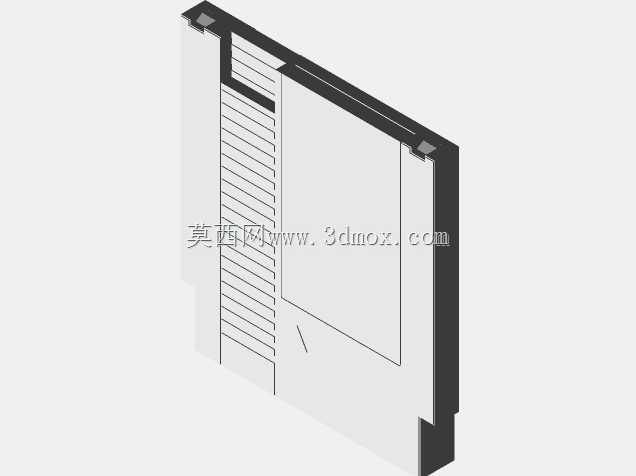

复刻AIRWOLF主题任天堂NES游戏卡带结构

　　做这个卡带结构建模的时候，最先要锚定的是原版NES卡带的安装边界尺寸，毕竟这类卡带是要直接插入初代任天堂主机卡槽的，所有外形公差都要匹配主机卡槽的插拔间隙，不能出现插不进或者旷量过大的问题。先从外壳的主体结构说起，整体采用上下扣合的盒式结构，外壳壁厚控制在1.8mm，这个厚度是兼顾结构强度和注塑成型可行性的数值，太薄的话插拔时容易出现壳体开裂，太厚则会增加不必要的材料成本，还会导致整体重量超出原版卡带的握持手感区间。

　　卡带正面的标签区域做了下沉0.3mm的凹槽设计，这个结构是为了粘贴印刷标签的时候，标签边缘不会因为日常插拔摩擦起翘，凹槽的尺寸完全匹配原版AIRWOLF主题标签的幅面，四个角做了R2的圆角过渡，避免标签粘贴时出现边角褶皱。卡带侧面的防滑筋条是容易被忽略的结构，一共12条平行的凸起筋，每条筋的高度0.5mm，宽度1mm，间距2mm，这个排布是参考了原版卡带的人体工学设计，用户插拔卡带的时候手指刚好搭在筋条区域，增大摩擦力的同时，不会因为筋条过高硌手。

　　卡带内部的PCB容纳腔做了定位柱设计，四个角的定位柱直径2mm，高度和内腔深度一致，刚好卡住PCB板的四个安装孔，避免PCB在壳体内晃动导致金手指接触不良。金手指伸出端的开口尺寸做了严格的公差控制，开口宽度匹配主机卡槽的接触弹片区域，开口边缘做了C0.5的倒角，一方面是插拔时起到导向作用，另一方面可以避免锋利的塑料边缘刮伤主机卡槽的金属弹片，延长主机接口的使用寿命。

　　从实际应用场景来说，这个结构模型一方面可以用于复古游戏硬件的复刻生产，给怀旧玩家提供替换用的卡带外壳，另一方面也可以作为3D打印爱好者的制作参考，打印个性化的定制卡带外壳。建模的时候特意还原了卡带顶部的防呆缺口结构，这个缺口的位置和尺寸是NES卡带独有的，和其他主机的卡带形成物理防呆，避免用户误插损坏主机或者卡带本身。

　　壳体的扣合结构采用的是卡扣式连接，上下壳各有6个对应的卡扣，卡扣的配合量控制在0.2mm，这个数值既能保证上下壳扣合后不会轻易松脱，又能在需要更换内部PCB或者标签的时候，用撬片轻松拆开，不会损坏卡扣结构。卡带底部的两个定位凹槽也做了1:1还原，这两个凹槽对应主机卡槽内部的定位凸台，插入时可以引导卡带精准对位，保证金手指和主机弹片完全接触，避免出现接触不良导致的游戏无法读取的问题。

　　做结构校验的时候，特意模拟了插拔工况下的受力情况，卡带前端的受力区域做了局部加厚处理，厚度达到2.5mm，因为插拔时这个区域是主要的施力点，如果壁厚不足，多次插拔后容易出现前端变形，导致卡带无法完全插入卡槽。外壳的所有外边缘都做了R0.8的圆角处理，没有尖锐的棱角，既符合日常使用的安全要求，也还原了原版卡带的圆润手感。标签区域下方的品牌标识凹槽也做了还原，这个凹槽深度0.2mm，是原版卡带生产时的注塑标识位，复刻的时候保留这个结构，能最大程度还原老卡带的外观质感。

　　从设计思路上来说，整个建模过程没有做多余的结构改动，完全遵循原版卡带的工程逻辑，毕竟这类经过市场几十年验证的结构，本身就已经把插拔寿命、结构强度、装配便利性做到了最优平衡，不需要做画蛇添足的修改。建模时所有的拔模斜度都控制在1.5度，这个角度适合ABS材质的注塑生产，不会出现脱模困难的问题，也不会因为拔模斜度过大导致上下壳扣合后出现明显的缝隙。内部的PCB容纳腔还做了0.2mm的余量设计，兼容不同厚度的第三方复刻PCB板，不用因为PCB厚度的微小差异就无法装入外壳。
