70mm碳过滤抽风系统方形风扇护罩结构

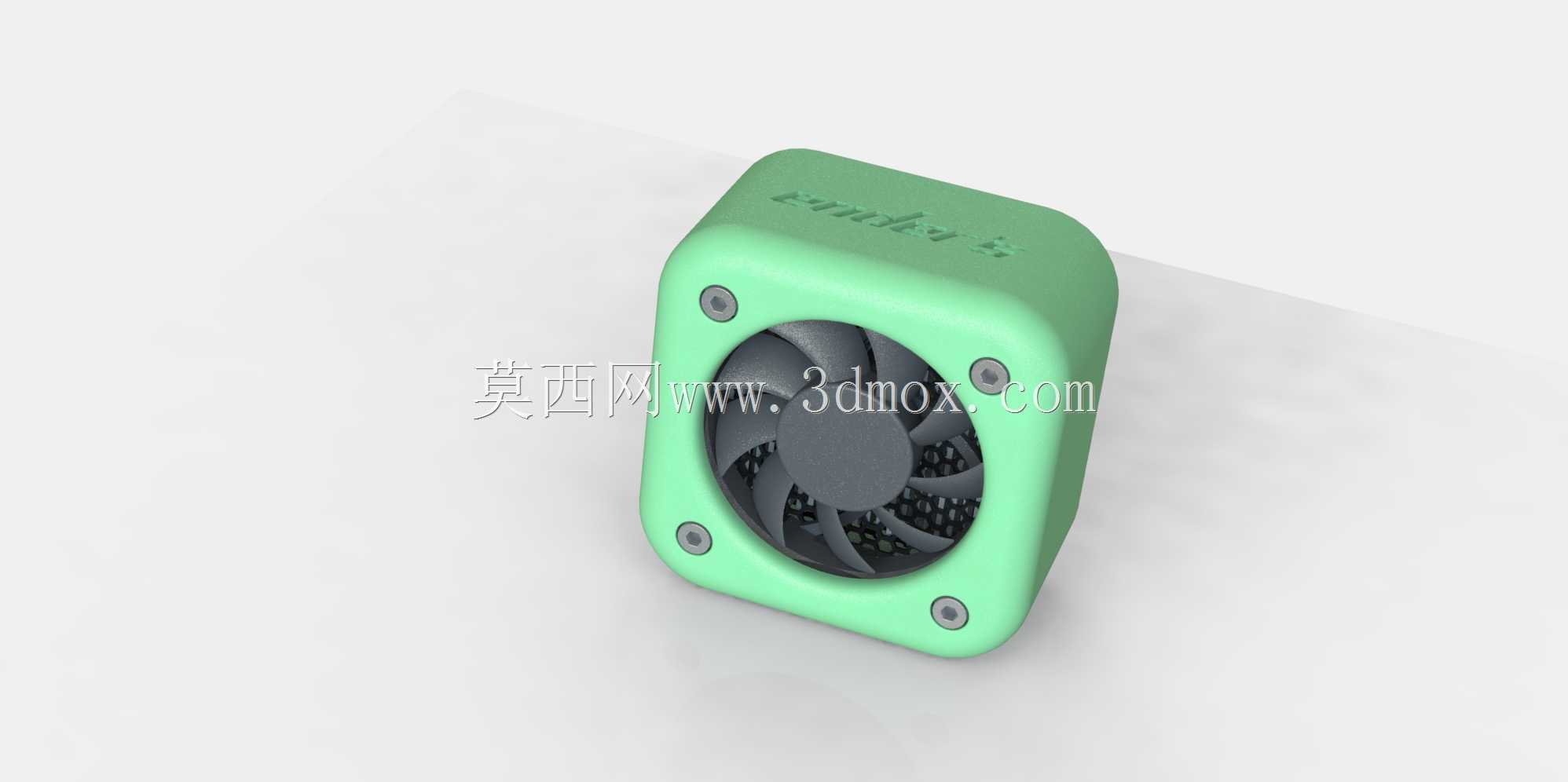

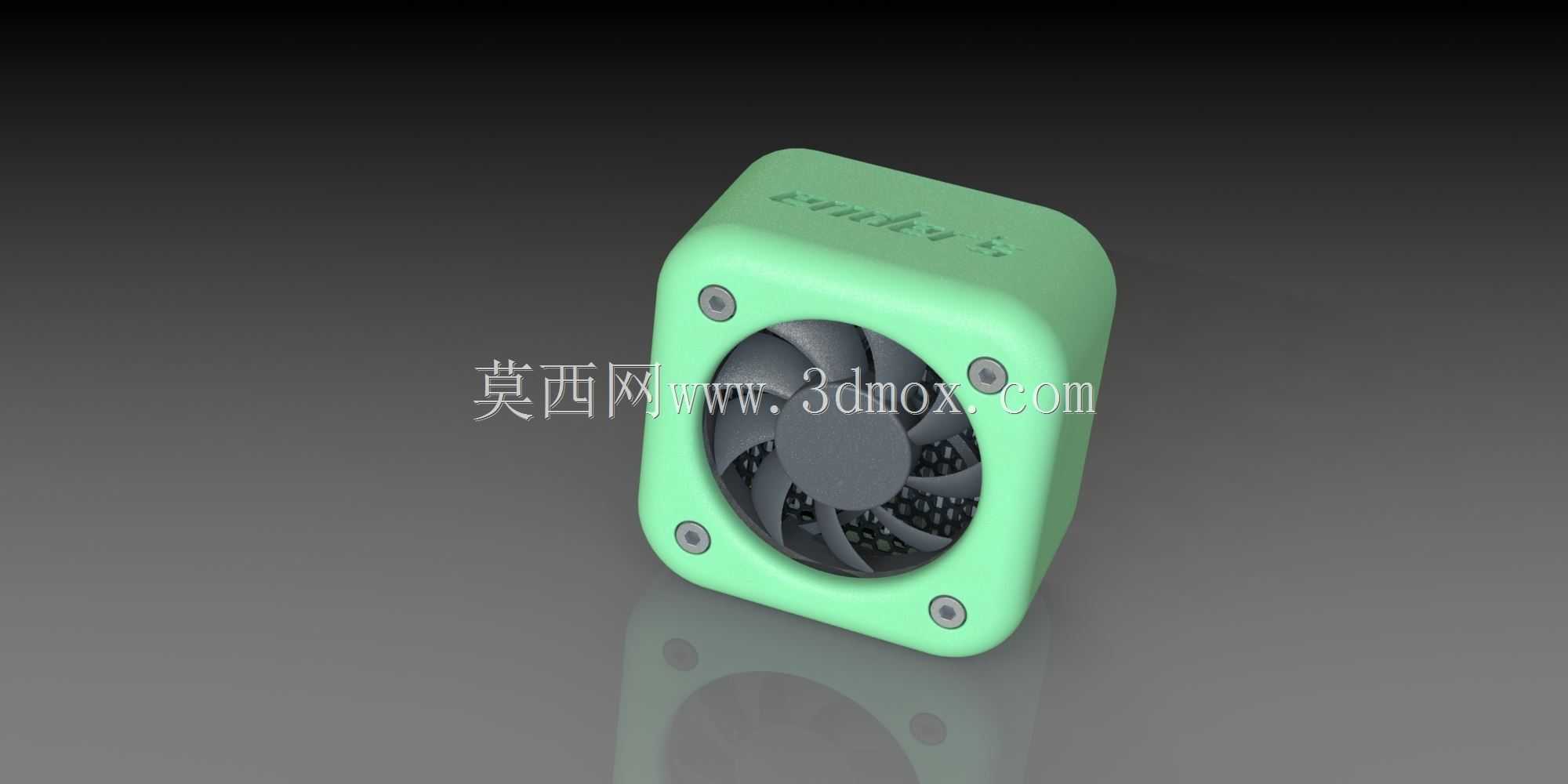

　　在桌面级废气抽排、小型工位烟尘过滤这类场景里，风扇护罩从来不是简单的防护配件，它需要同时兼顾气流导向、滤材安装限位、风机固定、使用安全这几个核心需求，这款适配70mm规格风机的方形护罩，就是针对USB供电的小型碳过滤抽风系统做的定向结构设计。从实际使用场景来看，这类小型抽风系统多用于手工焊锡工位的烟尘抽排、桌面3D打印的挥发气体收集、手工制作时的粉尘抽吸，甚至是小范围草本烟雾过滤，设备整体体积小巧，需要放置在桌面有限空间内，所以护罩的外形没有采用传统圆形风机的外凸网罩结构，而是做了圆角方形的一体化外壳设计，四个角做了大圆弧过渡，既避免直角磕碰，也能在有限的外轮廓尺寸内最大化容纳风机与滤材的安装空间。

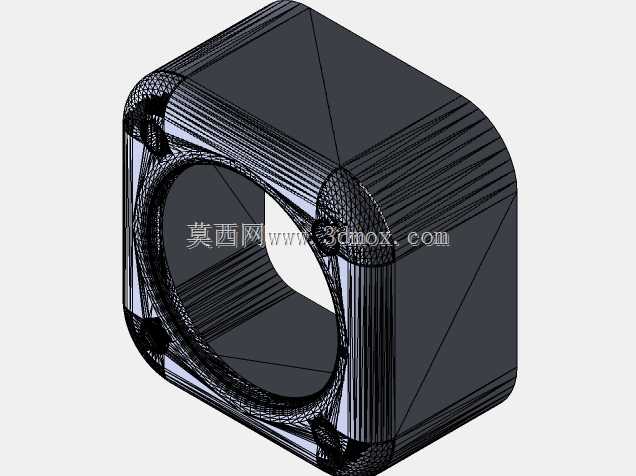

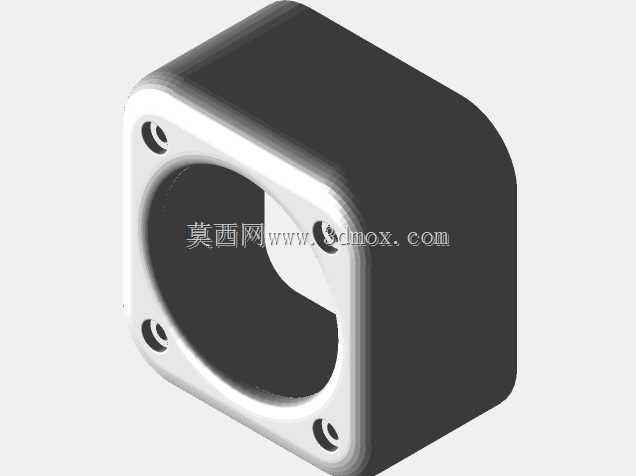

　　从安装边界来看，这款护罩的内圈尺寸完全匹配70mm规格的轴流风机，四个角预留的沉头安装孔位，对应标准70mm风机的孔距参数，安装时不需要额外做转接支架，直接用对应规格的螺丝就能把风机固定在护罩内部，沉头孔的深度做了精准控制，螺丝锁紧后端面不会突出护罩外表面，放置在桌面时不会出现硌垫、放置不稳的问题。护罩的进风侧做了内凹的环形限位台阶，这个台阶的尺寸刚好适配对应厚度的碳过滤棉层，安装滤材时不需要额外的压圈或者固定胶，直接把滤材嵌在台阶位置，风机运转产生的负压会把滤材牢牢吸附在限位面上，更换滤材时直接抠出旧滤材替换新的即可，维护操作非常简便，适合个人用户日常使用。

　　气流组织方面，护罩的内圈做了微锥面的导流设计，从进风面到风机安装面的内壁带有微小的倾斜角度，能够减少进风时的紊流损失，让气流更顺畅地通过滤材后进入风机叶轮，相比直筒式的护罩结构，这种微锥导流设计能在相同风机功率下提升大概8%左右的进风量，同时降低气流经过护罩边缘产生的风噪。护罩的出风侧没有做多余的格栅结构，而是直接贴合风机的出风端面，避免格栅切割气流产生额外的噪音，毕竟这类桌面设备使用时距离操作人员很近，噪音控制是实际使用体验里非常重要的指标。

　　结构强度上，护罩的壁厚做了均匀化设计，整体壁厚保持在2mm左右，既不会因为壁厚太薄导致安装螺丝时出现柱位开裂，也不会因为壁厚过大增加不必要的重量和材料成本，四个安装柱位做了环形加强筋连接到护罩侧壁，即使多次拆装螺丝，也不会出现柱位断裂的问题。外壳的外表面做了哑光质感的平面处理，没有多余的凸起装饰，日常清洁时只需要用抹布擦拭即可，不容易积藏灰尘。考虑到这类设备经常需要在桌面移动位置，护罩的底部端面做了0.2mm的微凸平面，整个端面的平面度控制在0.1mm以内，放置在光滑桌面时不会出现晃动，也不需要额外粘贴防滑脚垫，当然如果用户有防滑需求，也可以在四个角的预留凹槽内粘贴橡胶脚垫，不会影响整体的放置平稳性。

　　从设计思路的角度来说，这款护罩没有追求花哨的外观造型，所有结构设计都围绕小型抽滤设备的实际使用需求展开：圆角方形的外轮廓比同直径的圆形护罩更容易在桌面排布，不会出现圆形件容易滚动的问题；一体化的外壳结构把风机防护、滤材固定、设备外壳三个功能整合在同一个零件上，减少了整个设备的零件数量，装配时只需要把风机、滤材依次装入护罩，再接上供电线就能完成整机组装，大幅降低了装配复杂度，不管是小批量生产还是个人3D打印自制，都能很好地适配。滤材限位台阶的深度做了3mm的预留量，既可以安装薄款的活性炭纤维滤棉，也可以叠加安装初效滤棉+活性炭滤棉的双层结构，用户可以根据实际的过滤需求灵活调整滤材搭配，不需要更换护罩结构。

　　在安全防护层面，护罩的进风格栅做了窄缝设计，缝隙宽度控制在5mm以内，能够有效防止手指误触到内部运转的风机叶轮，同时格栅的筋条做了流线型处理，不会对进风气流造成明显的阻挡。护罩的边缘所有棱边都做了R0.5的圆角处理，没有尖锐的毛边棱角，日常拿取移动时不会划伤手部。针对USB供电的低电压风机特性，护罩内部没有预留多余的走线槽，供电线可以直接从护罩侧壁的预留出线口引出，出线口做了圆角包边，不会刮破线材的绝缘层，避免出现短路风险。

　　实际选型适配的时候，只要是外廓尺寸70mm*70mm、厚度在10mm-25mm之间的标准轴流风机，都可以适配这款护罩，不管是5V USB供电的风机还是12V低压风机，安装孔位都能对应上，不需要修改结构。如果是用于焊锡烟尘过滤场景，可以在滤材位置搭配HEPA滤棉+活性炭滤棉的双层结构，能够有效过滤焊锡产生的烟尘和有害挥发物；如果是用于桌面粉尘抽吸，只需要安装初效透气滤棉就能阻挡大颗粒粉尘进入风机，延长风机的使用寿命。整个结构没有复杂的倒扣或者特殊结构，不管是采用注塑量产还是FDM3D打印制作，都能顺利成型，不需要额外设计支撑结构，打印或者生产的良率很高。
