食品工业用嵌入式石英加热灯具结构设计

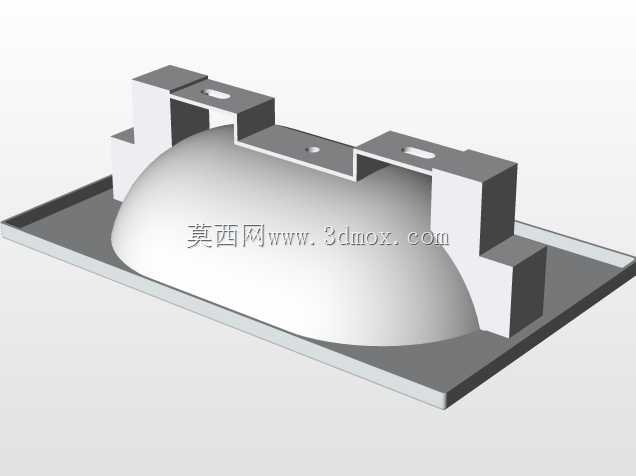

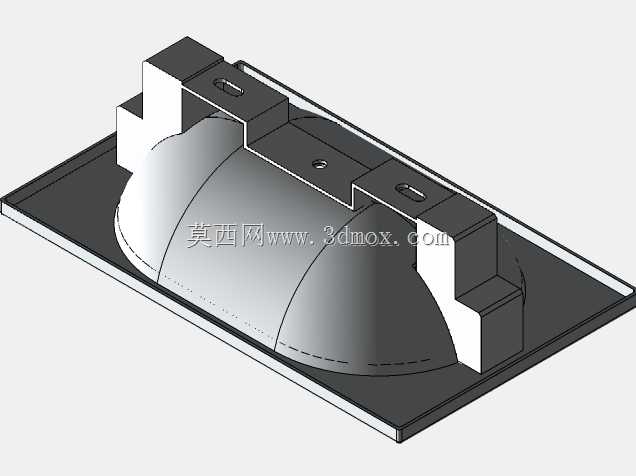

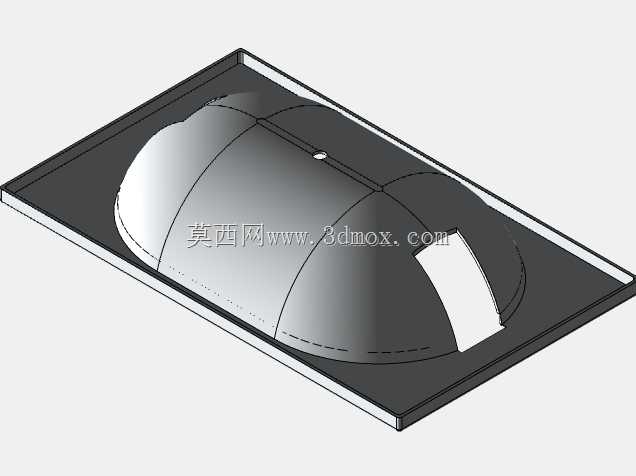

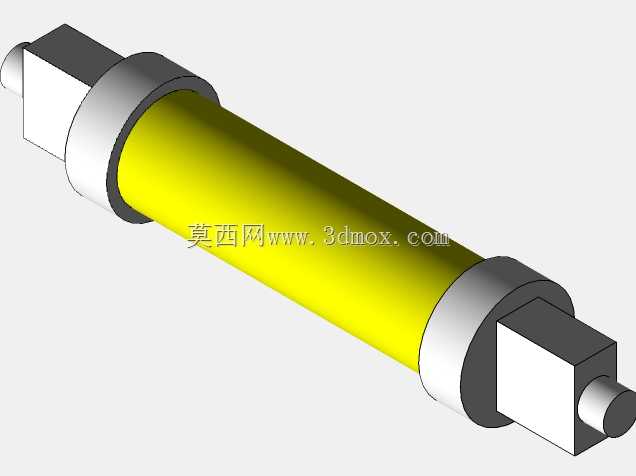

　　在食品加工生产车间的烘烤、保温工位，这类嵌入式石英加热装置的应用十分普遍，不同于普通照明灯具，它需要同时兼顾局部热辐射输出与吊顶嵌入式安装的适配性，避免突出结构积尘积污，满足食品生产区域的卫生清洁要求。从结构设计逻辑来看，整个灯体采用薄型金属安装面板作为承载基体，面板边缘做了折边强化处理，既提升了薄板的结构刚性，避免安装后出现面板翘曲变形，也能在嵌入吊顶开孔后与吊顶饰面形成平整贴合的衔接面，没有突出的棱角与缝隙，减少日常清洁的死角。发光发热核心采用石英辐射元件，外围的固定压片做了圆弧过渡处理，没有尖锐的冲压毛刺，一方面可以牢靠固定石英元件，避免设备运行过程中受车间通风、设备振动影响出现元件移位，另一方面圆弧结构也能减少热应力集中，

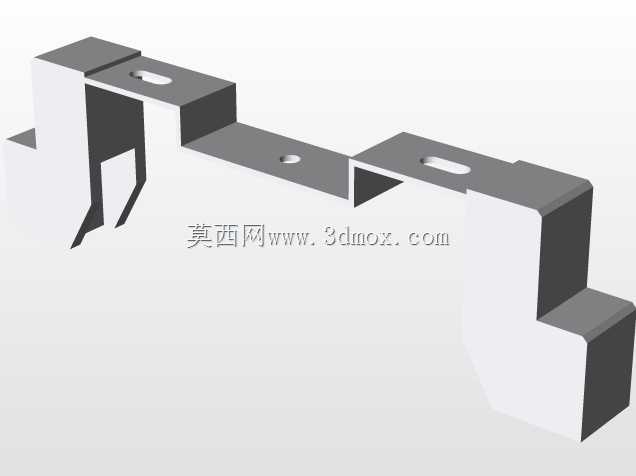

　　避免长期高温工作状态下固定件出现应力开裂。安装卡扣设置在面板后侧的两侧位置，采用弹性卡接结构，安装时不需要额外的固定连接件，只需要将灯体对准预先开好的吊顶开孔推入，卡扣即可自动卡在吊顶板材背面，大幅提升现场安装的效率，同时卡扣的弹性行程可以适配一定厚度范围内的吊顶板材，不需要针对不同吊顶厚度单独调整安装结构。从安装边界尺寸来看，整个灯体的嵌入深度控制在较薄的区间内，不需要吊顶后方预留过大的安装空间，适配多数食品生产车间的常规吊顶夹层空间，面板的外轮廓尺寸与开孔尺寸预留了合理的安装间隙，既不会因为间隙过大导致安装后出现松动晃动，也不会因为间隙过小导致安装时卡滞、刮伤吊顶饰面。在功能实现层面，石英元件的热辐射方向垂直向下，

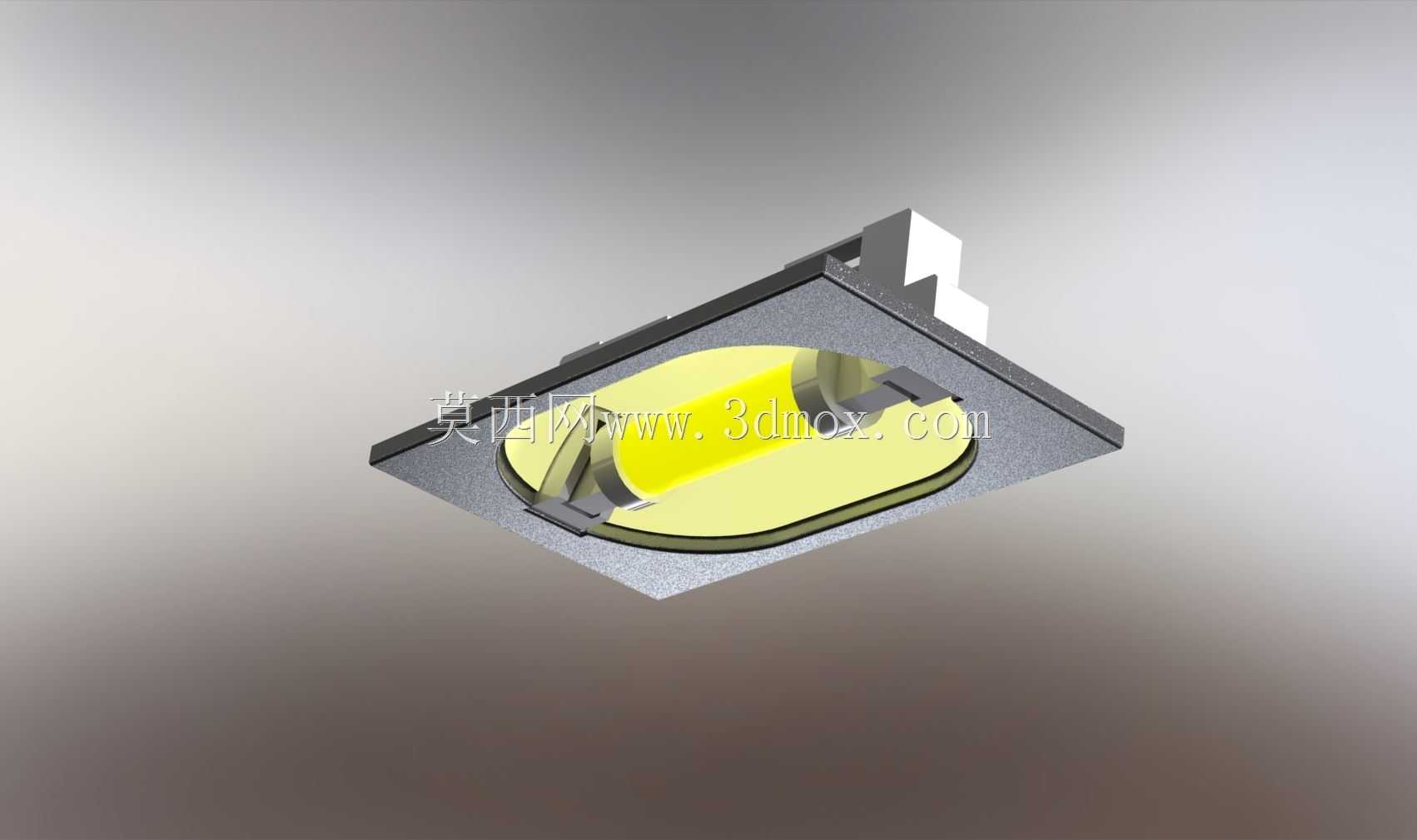

　　直接覆盖下方的加工工位区域，能够为需要恒温保持的食品物料提供持续的辐射热量，避免物料在工序流转过程中出现温度骤降影响加工品质，同时金属面板的表面做了哑光处理，既可以反射部分热量提升热利用率，也不会产生强光反射影响操作人员的视线。灯体后侧的接线部位做了隔离结构，将电气连接区域与发热区域做了物理分隔，避免高温长期传导影响接线端子的使用寿命，降低电气故障的概率。在结构细节处理上，所有外露的金属边缘都做了钝化处理，避免安装、维护过程中划伤操作人员，面板与内部腔体的衔接处做了平整贴合设计，没有凹凸的沟槽结构，日常清洁时只需要擦拭平面即可完成卫生清理，符合食品生产区域的设备卫生设计要求。不同于明装式的加热灯具，这种嵌入式结构完全隐藏在吊顶内部，

　　只有平整的面板与饰面齐平，不会在车间顶部形成突出的障碍物，也不会影响车间顶部通风管道、其他管线的排布，整体空间适配性更强。在建模过程中，需要重点关注弹性卡扣的形变行程与卡接力度的匹配，既要保证安装时推入力度适中，不会因为卡接过紧导致安装困难，也要保证安装后卡扣的卡接力足够支撑整个灯体的重量，避免长期使用后出现灯体下坠脱落的风险；同时需要关注石英元件固定位的公差配合，既要保证固定牢靠，也要预留足够的热膨胀间隙，避免石英元件在高温工作时受热膨胀被刚性挤压出现碎裂。整个灯体的结构没有多余的复杂零件，整体装配逻辑简单，零部件数量少，既可以降低生产制造成本，也能减少后期维护的拆装难度，出现元件故障时不需要整体拆卸灯体，只需要打开正面的固定压片即可更换核心发热元件，维护效率较高。
