餐饮加长款单柄冷热水龙头结构设计

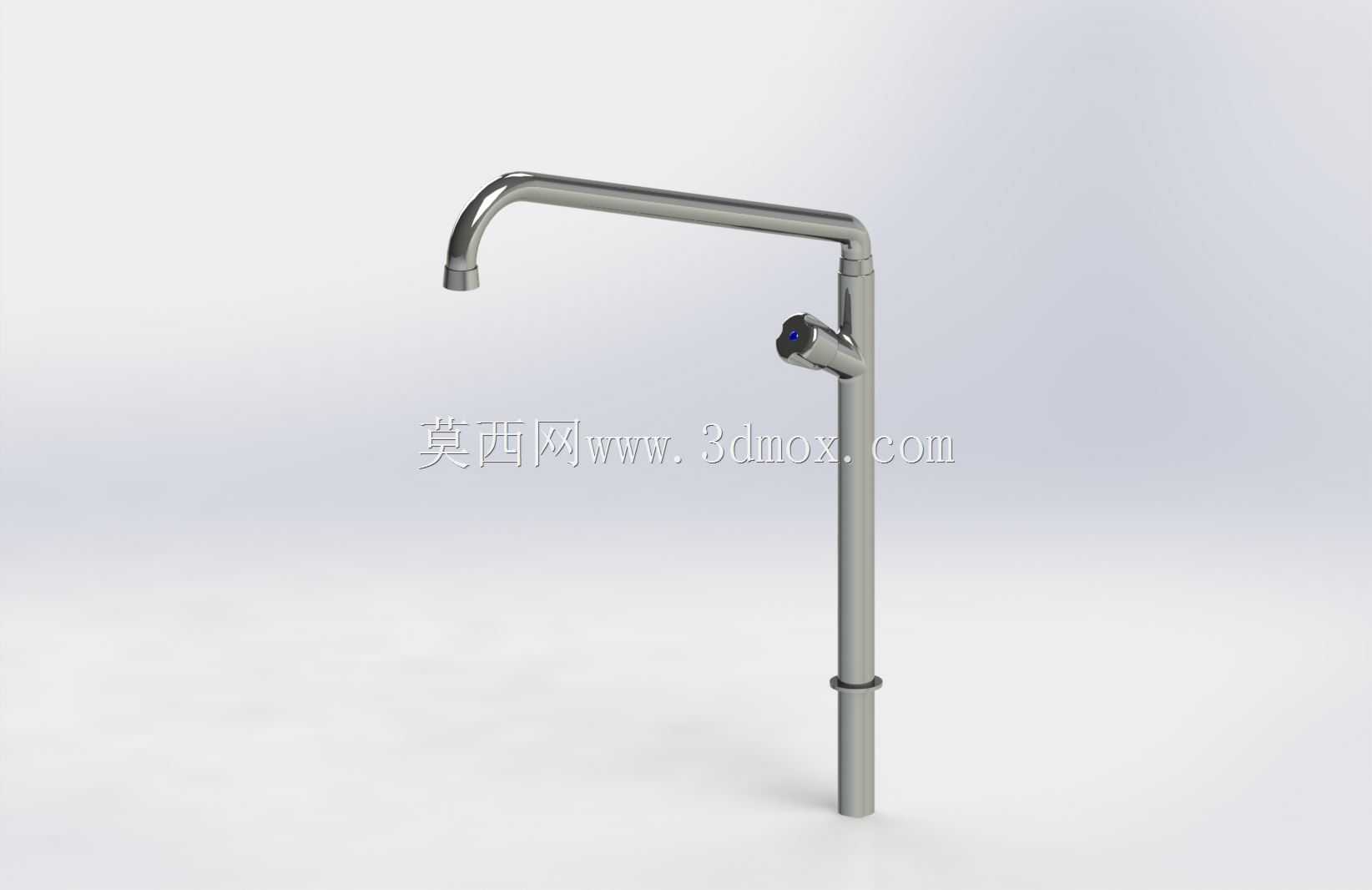

　　这款加长出水的立式水龙头，主要适配餐饮后厨的商用操作场景，区别于家用短出水臂的龙头，它的设计初衷是解决商用场景下大尺寸容器接水、多工位操作时的操作半径不足问题。从结构设计来看，整体采用单零件一体化建模思路，主体立柱为等径直管结构，底部预留的插入段适配商用厨房台面的标准安装孔位，安装时台面下方通过锁紧环固定，无需额外的支撑结构，安装边界上，立柱插入台面的长度适配常规30-50mm厚度的不锈钢商用操作台，安装完成后立柱垂直于台面，不会出现晃动偏移的问题。出水臂采用水平加长的直管加末端下弯的结构，水平段长度覆盖商用灶台旁的接水区域，操作人员无需把大容量的汤锅、料桶搬到台边，在灶台旁就能直接接水，减少后厨操作时的搬运动线，

　　末端的出水嘴做了内收的缓流结构，出水时不会因为水压过高出现水花飞溅的问题，避免打湿操作台周边的物料。控制手柄设置在立柱上部靠近出水臂根部的位置，采用单柄混水结构，手柄的旋转角度对应冷热水的混合比例，扳动角度控制出水流量，操作时手部无需过度抬高，符合后厨操作人员频繁开关水的操作习惯，手柄的握持部分做了圆弧过渡，即使手上沾有油污或者水渍，也能稳定扳动不会打滑。从外形尺寸的设计逻辑来看，整体高度适配商用后厨的上层置物架高度，安装后不会和台面上方的置物层、挂墙的厨具架产生干涉，出水臂的下弯高度距离台面预留了足够的容器放置空间，即使是高度400mm左右的商用高汤桶，也能直接放在台面上接水，无需倾斜桶身。立柱中部设置的限位胶圈，

　　一方面可以在安装时定位立柱的插入深度，避免安装时立柱插入过深导致出水臂高度不符合使用要求，另一方面也能密封台面安装孔的缝隙，避免台面积水从安装孔渗漏到台面下方的柜体里。在建模过程中，所有的转角位置都做了圆角过渡处理，没有尖锐的棱角，既符合餐饮器具的卫生要求，避免清洁时藏污纳垢，也能减少安装和使用过程中磕碰划伤的风险。整体的管壁厚度按照商用级的使用强度设计，能够承受后厨高频次的开关操作，以及日常清洁时的磕碰，不会出现管壁变形的问题。出水臂和立柱的连接位置做了加强过渡，避免长期使用后出水臂因为自重或者外力磕碰出现下垂变形，保证出水位置长期稳定不会偏移。这款龙头的应用场景除了商用餐饮后厨，也可以适配实验室、

　　大型食材加工操作台等需要大操作半径的供水场景，安装时只需要匹配对应的进水软管接口，就能直接对接冷热水供水管路，无需额外改装管路结构。从结构合理性来看，单零件的建模方式完整还原了产品的整体外形和安装结构，能够直接用于后续的工程出图、装配干涉检查，以及和商用操作台的配套选型匹配，在做后厨整体布局设计时，可以直接调用这个模型核对出水位置、操作空间是否符合动线要求，避免后期安装时出现位置冲突、操作不便的问题。
