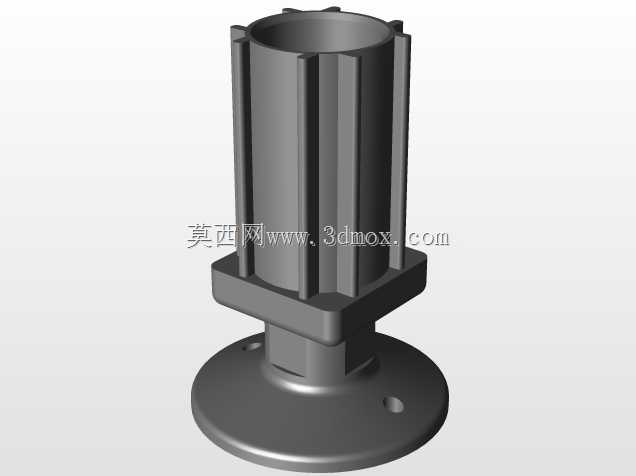

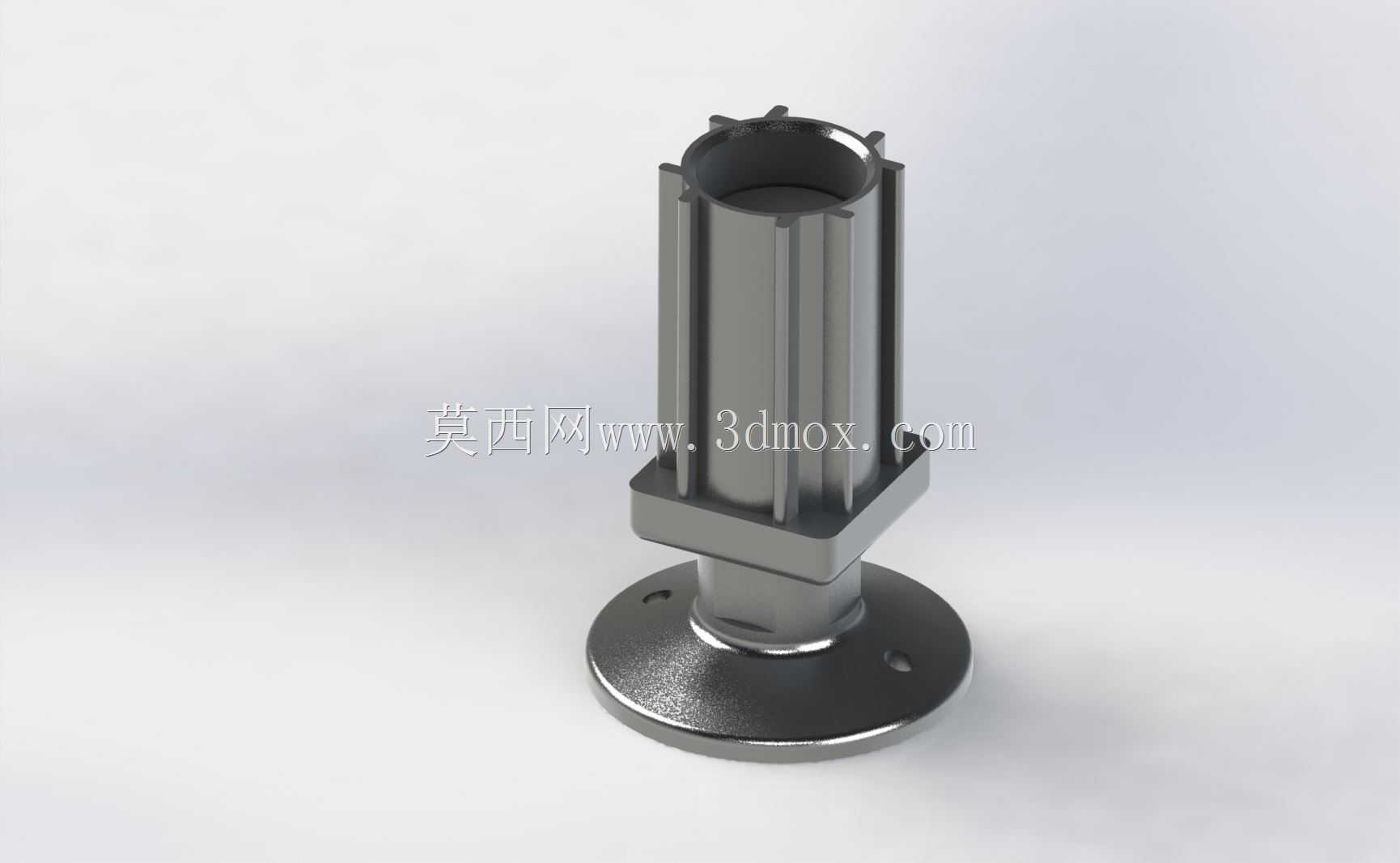

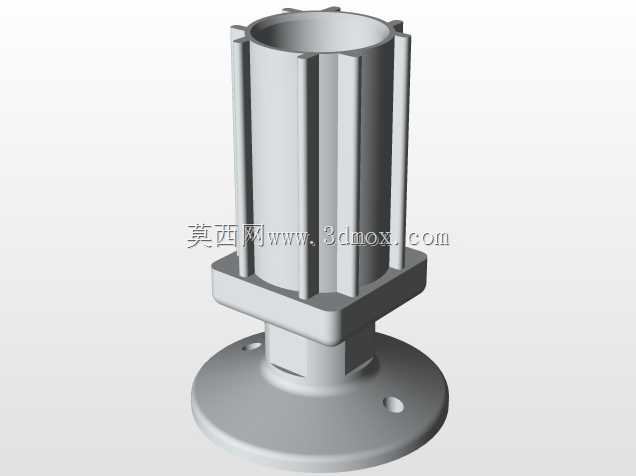

30mm规格敲入式圆法兰支撑脚结构

　　这类敲入式法兰支撑脚，常应用在商用操作台、实验室工作台、洁净车间置物台、工业设备柜体的底部支撑场景，也可适配小型输送线侧边支架、工位器具的立柱固定需求，核心作用是为台面或架体提供稳定的底部承托，同时通过法兰盘的平面贴合实现与安装基面的可靠固定，避免架体受侧向力时出现滑移、倾覆问题。从结构设计逻辑来看，整体采用同轴式分段布局，底部为带安装孔的圆形法兰盘，盘体边缘做了小弧度倒角处理，既可以去除加工毛刺避免安装时划损基面，也能在安装对位时提供导向余量，法兰盘上的两个对称安装孔适配常规自攻螺丝或膨胀螺栓，可直接固定在水泥地面、木质台面、金属型材框架的安装面上，孔位的中心距经过适配常规安装间距设计，无需额外扩孔即可匹配市面通用的紧固件规格。

　　法兰盘向上衔接的是过渡轴颈，轴颈直径略小于上部柱体，形成一圈限位台阶，当柱体敲入配套的管材内腔时，这个台阶会抵在管材的端面上，控制柱体的插入深度，避免敲入过深导致支撑高度出现偏差，也能分散柱体与管材衔接处的应力，避免长期承重时管材端部出现压溃变形。上部的柱体为等径直筒结构，外壁均匀分布多道轴向凸筋，凸筋的外切圆直径略大于配套安装管材的内径，这也是敲入式安装的核心设计点：安装时不需要额外做螺纹加工、焊接或者粘接，只需要将柱体对准管材端部，用橡胶锤均匀敲击法兰盘端面，凸筋就会挤入管材内壁，通过过盈配合实现柱体与管材的牢固结合，凸筋的轴向通长设计可以保证整个插入段的接触应力均匀分布，不会出现局部应力集中导致的柱体歪斜，

　　同时多道凸筋的结构也能补偿管材内径的微小公差，即使管材内壁存在轻微的尺寸偏差，也能通过凸筋的挤压变形实现可靠抱紧，不会出现松脱晃动。柱体采用中空结构设计，在保证整体结构强度、支撑承重能力满足要求的前提下，有效降低了零件自身重量，减少了原材料消耗，同时中空的内腔也可以适配需要走布线管的安装场景，比如带电源接口的操作台、带气路接口的实验台，线路或者气管可以从支撑脚的中空内腔穿过，避免管线外露造成的磕碰、勾挂风险，提升整体安装的整洁度。从安装边界尺寸来看，柱体的有效插入长度经过优化，既保证足够的抱紧接触面积，满足额定承重下的抗拔、抗扭要求，又不会因为插入段过长导致管材内部的走线空间被过度占用，

　　法兰盘的直径设计兼顾了支撑稳定性与安装空间要求，直径过小会导致支撑时单位面积压强过大，容易压损木质或塑胶类安装基面，直径过大则会占用过多底部安装空间，在狭小的安装位置无法适配。在实际选型应用中，这类支撑脚不需要复杂的安装工具，单人即可完成装配作业，相比螺纹可调式脚轮、焊接式固定脚，安装效率提升明显，同时金属材质的本体经过表面处理后，具备不错的防锈、耐刮擦性能，适配车间、餐饮后厨、实验室等多场景的清洁要求，日常维护只需要擦拭表面即可，不需要额外做防锈保养。设计建模过程中，需要重点关注凸筋的过盈量取值，过盈量太小会导致抱紧力不足，使用过程中出现支撑脚脱落、架体歪斜的问题，过盈量太大则会导致敲入安装时阻力过大，甚至将管材端部撑裂，同时要保证各段结构的同轴度公差，避免安装后柱体与法兰盘不垂直，导致架体放置时出现倾斜、晃动的问题，法兰盘安装孔的位置度也要控制在合理公差范围内，避免现场安装时孔位与基面预留孔错位，需要重新打孔调整。
