双立柱可调式横向支撑固定支架结构

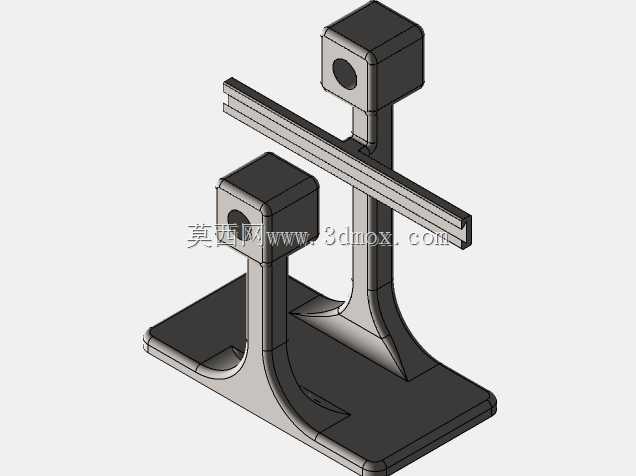

　　在通讯设备布线、小型检测工位工装搭建、实验室光机组件架设这类场景里，这类双立柱横向支撑结构的出镜率一直不低，很多一线做结构调试的工程师都接触过类似构件，它的核心作用是给横向布置的杆类、轨类部件提供稳定的竖向支撑，同时预留一定的位置调整空间，适配不同安装高度的需求。从实际使用的角度看，这类支架不需要复杂的配套连接件，底座直接通过螺栓固定在安装平台或者设备台面上，两个带安装孔的立柱顶部方块，是用来锁紧横向穿装的杆件的，横向杆件可以沿着立柱的安装孔轴向滑动调整伸出长度，调整到位后通过侧面的紧定螺钉或者顶丝锁死，就能实现横向部件的位置固定。设计这类结构的时候，首先要考虑的是底座的抗倾覆能力，所以整个底座做了带圆角的矩形平板结构，

　　底部和安装面完全贴合，增大接触面积的同时，两个立柱和底座连接的位置都做了三角形的加强筋，筋板从立柱侧面一直延伸到底座平面，避免立柱受横向载荷的时候出现根部断裂的问题，很多新手做这类支架的时候容易忽略加强筋的过渡，实际加载之后立柱根部很容易出现应力集中，反复受力几次就会出现裂纹。立柱本身采用变截面的过渡设计，靠近底座的位置截面更宽，往上逐渐收窄，既保证了根部的结构强度，也不会因为整体用料太厚造成不必要的重量增加，顶部的方块安装座做了同轴的通孔，孔的公差按照H7的间隙配合来做，保证横向杆件穿装的时候不会出现卡滞，同时侧面预留了紧定螺钉的安装螺纹孔，不需要额外做抱箍结构就能实现锁紧，零件数量更少，装配效率更高。安装边界方面，这类支架的底座四个角预留了沉头安装孔，安装的时候可以用内六角螺栓直接固定在T型槽平台或者预制的螺纹孔台面上，沉头设计可以让螺栓头完全埋入底座平面，不会出现凸起干涉其他部件的问题；横向穿装的杆件直径和顶部安装座的通孔尺寸匹配，调整范围可以覆盖两个立柱外侧之间的全部长度区间，单根横向杆的伸出长度建议不超过立柱外侧长度的三分之一，避免杠杆力过大造成立柱变形或者底座倾覆。实际应用的时候，这类支架可以用来固定通讯线路的走线杆、小型传感器的安装横杆、实验室光路的调整架导轨，甚至小型生产线上的挡料杆安装，相比单立柱的支撑结构，双立柱的设计可以给横向杆件提供两个支撑点，横向杆件的受力更均匀，不会出现单支撑点的翘曲问题，

　　即使横向杆件上挂载小型的传感器或者走线槽，整体结构的稳定性也能满足使用要求。做三维建模的时候，要特别注意加强筋和立柱、底座连接位置的圆角过渡，不要做成直角连接，直角位置的应力集中系数会比圆角过渡高两倍以上，实际生产如果采用钣金折弯或者铸造工艺，直角位置也很容易出现加工缺陷；另外顶部安装座的通孔要保证两个立柱的孔同轴度误差控制在0.1mm以内，不然横向杆件穿装的时候会出现别劲的问题，调整滑动的时候阻力很大，甚至无法穿装。很多人做这类结构的时候会把立柱做成等直径的圆杆或者等截面的方杆，实际上变截面的设计在同等重量下的结构刚度更高，因为应力最大的根部位置截面更大，应力更小的上部位置适当减小截面，能在保证结构强度的前提下降低整体重量，

　　也减少了材料的浪费。底座的厚度也要根据实际挂载的重量来调整，如果挂载重量超过5kg，建议底座厚度不小于8mm，避免底座受力之后出现弯曲变形，影响支撑的平面度；如果是用于有振动的工况，比如设备旁边的走线支架，还可以在底座和安装面之间加一层橡胶减震垫，减少振动传递到横向杆件上，避免上面固定的部件出现松动。这类结构的零件全部可以采用常见的机加工工艺制作，底座、立柱、顶部安装座可以采用整块铝型材铣削加工，也可以采用钢板焊接之后打磨做表面处理，加工难度低，不需要特殊的工装夹具，普通的三轴铣床就能完成全部加工工序，成本控制也比较友好，适合小批量定制或者单件加工的场景。使用的时候要注意，横向杆件调整位置之后，一定要把两个立柱上的紧定螺钉都锁紧，不要只锁一个，不然横向杆件受力的时候会出现转动或者窜动，影响上面固定部件的位置精度；如果需要频繁调整横向杆件的高度，也可以把立柱上的横向孔做成长条槽的结构，配合螺栓锁紧，就能实现高度方向的调整，不过这种设计要注意长条槽位置的结构强度，适当增加立柱在槽位位置的壁厚，避免开槽之后立柱的刚度下降太多。
