车载式风光互补离网供电装置设计

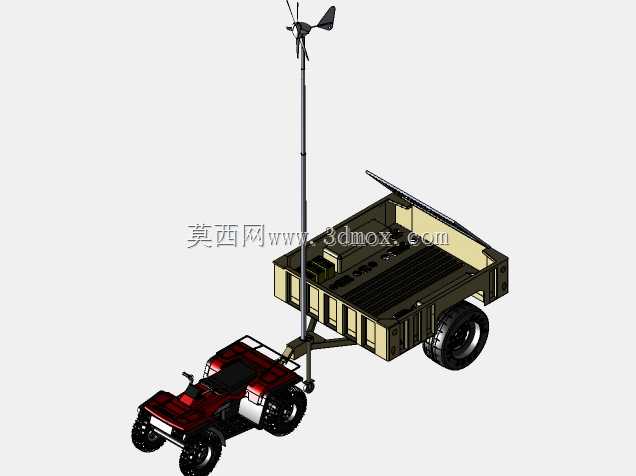

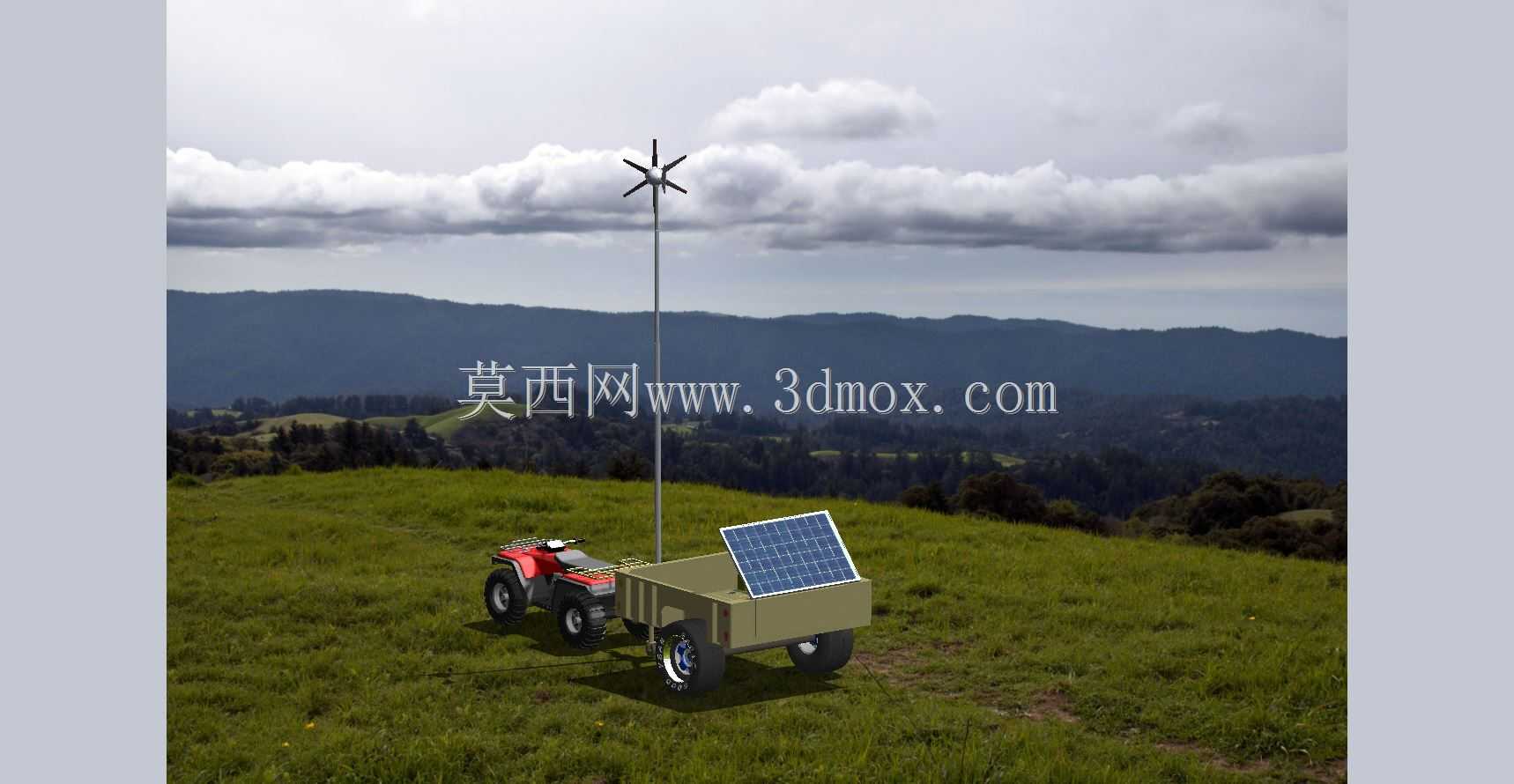

　　这套车载式风光互补供电装置，主要面向无电网覆盖的野外作业场景设计，可依托全地形拖车底盘实现快速转场部署，适配地质勘探、野外科考、临时应急值守、偏远牧区临时供电等多种离网用电需求。整套装置将光伏发电单元、小型风力发电单元、储能承载结构集成于单台拖挂平台上，无需额外搭建固定基础，拖挂到位后仅需展开光伏板、竖起风力机支撑杆即可完成部署，相比传统固定式离网电站，转场效率提升60%以上，可满足单班组野外作业的小功率用电需求，覆盖照明、小型通讯设备、便携检测仪器的供电负载。

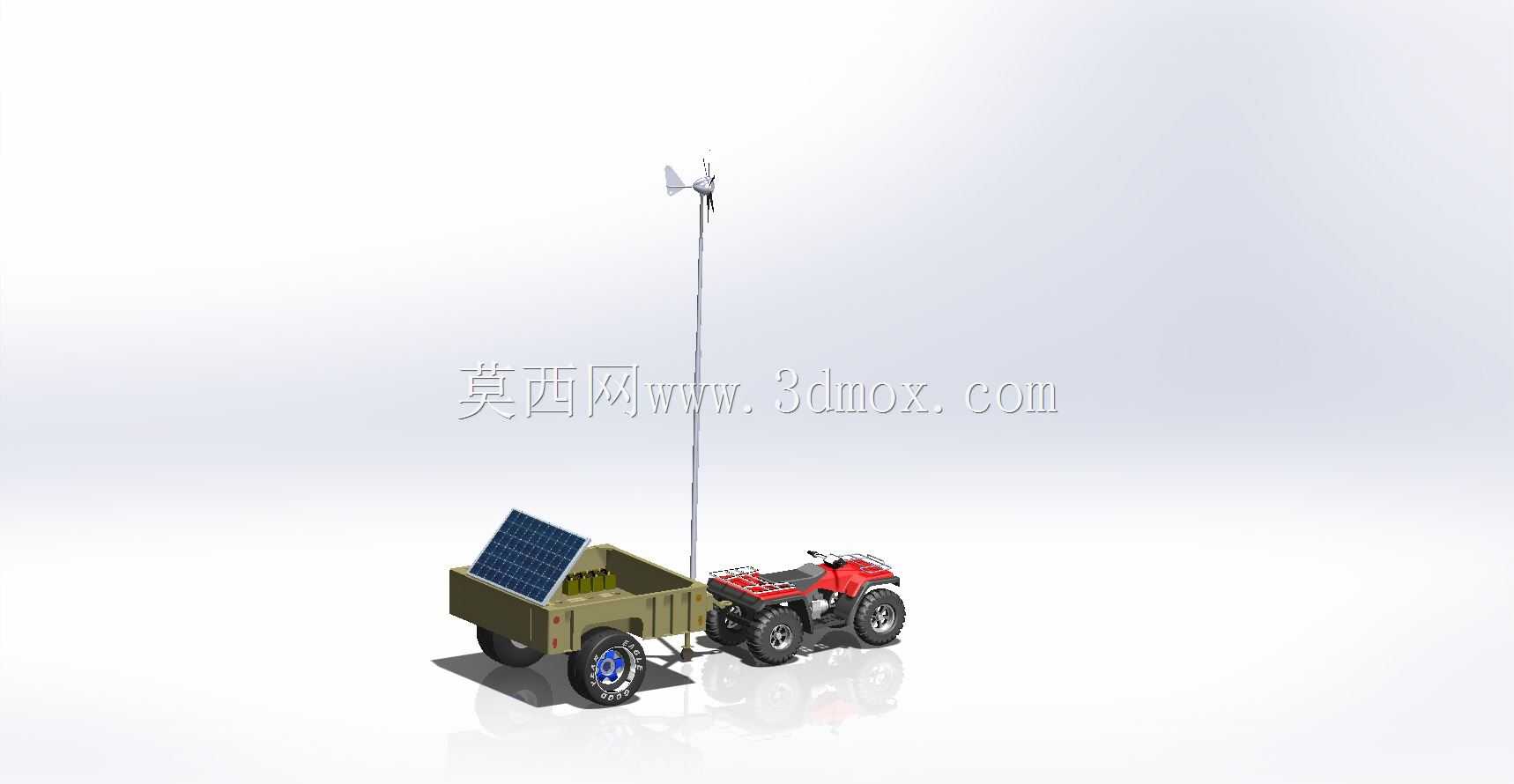

　　从功能设计层面看，装置采用风光互补的供电路线，可适配不同天气条件下的持续供电：晴朗白天以单块晶硅光伏板作为主要发电单元，光伏板采用可翻转铰接结构固定在拖车货厢侧边，运输状态下可平置贴合货厢栏板降低行车风阻，部署时可调整俯仰角匹配当地太阳高度角，提升受光效率；垂直轴小型风力发电机安装在可伸缩金属支撑杆顶端，支撑杆采用多节套接结构，运输状态可收缩至与货厢护栏齐平，避免超高超限，部署时伸出至固定高度即可捕捉低空风能，在阴天、夜间等光伏出力不足的时段补充发电，两类发电单元的输出端均接入货厢内置的整流稳压模块，可直接为搭载的储能电池组充电，也可通过输出端口直接为外接直流设备供电。

　　结构设计上充分考虑野外通行的可靠性，拖车底盘采用与同级别全地形作业拖车一致的钢板弹簧悬架结构，匹配深花纹越野轮胎，可适应非铺装路面、山地草甸、浅滩等复杂通行路况；货厢采用钢板冲压焊接结构，除承载发电单元外，预留的舱室可放置储能电池、稳压模块、外接线缆等配套部件，所有电气接口均做防水防尘处理，可适应野外降雨、扬尘环境下的使用需求。整体安装边界控制严格，收缩状态下整体外廓尺寸符合普通小型拖挂设备的道路通行要求，无需办理特殊超限运输手续；展开状态下风力机支撑杆的最大高度控制在常规低空障碍物避让范围内，光伏板展开后不会超出拖车底盘的侧向安全边界，避免在林间、山地部署时与周边障碍物发生干涉。设计过程中重点优化了承重分配，将重量较大的储能电池组布置在货厢底盘中部位置，降低整车重心，减少拖挂行驶过程中的侧倾风险，风力机支撑杆的底部采用加强筋焊接固定在货厢底板的横梁位置，可承受6级大风下的风载荷冲击，不会出现支撑杆弯折、连接部位松脱的问题。
