手推车G1/4内外螺纹15mm延长接头

　　在气动工具配套的手推车供气回路里，经常会遇到原有出气接口长度不足，或者外接管路、调压附件时连接距离不够的问题，这类G1/4规格的螺纹延长件就是针对这类场景设计的转接部件。日常车间里的手推车式气动工具组，比如移动式气动扳手工位、便携喷涂设备推车、小型气动打磨工作站，设备本体上的G1/4内螺纹接口往往紧贴设备面板，当需要外接快速接头、气压表或者转向接头时，过短的接口会导致安装时扳手操作空间不足，强行拧接还容易刮伤设备面板漆面，甚至造成螺纹偏扣损伤本体接口，这时候加一段同规格的螺纹延长件，就能把接口向外延伸出足够的操作距离，同时不改变原有管路的通径规格，不会影响气路的流量输出。

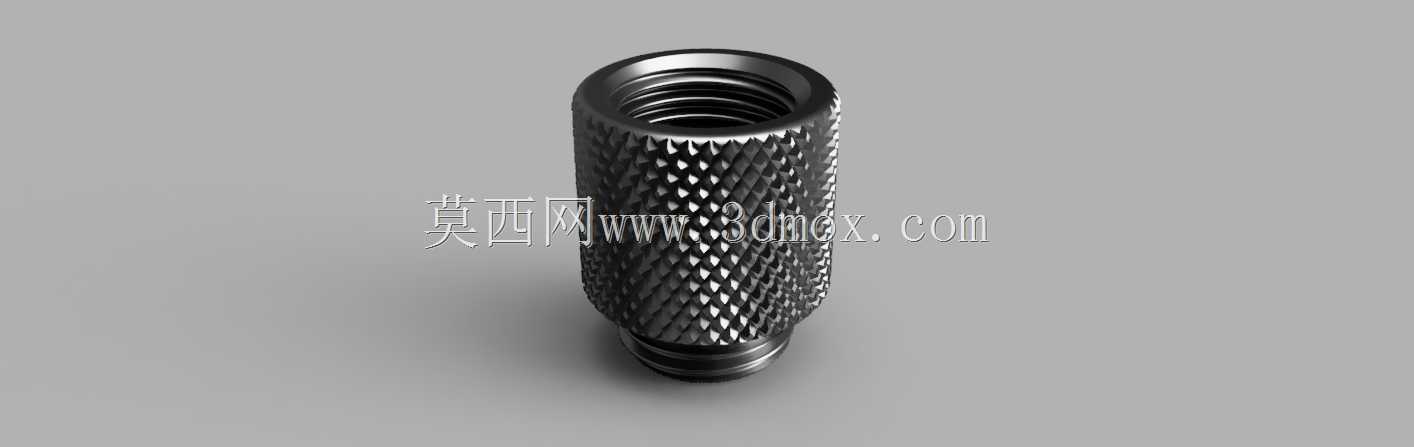

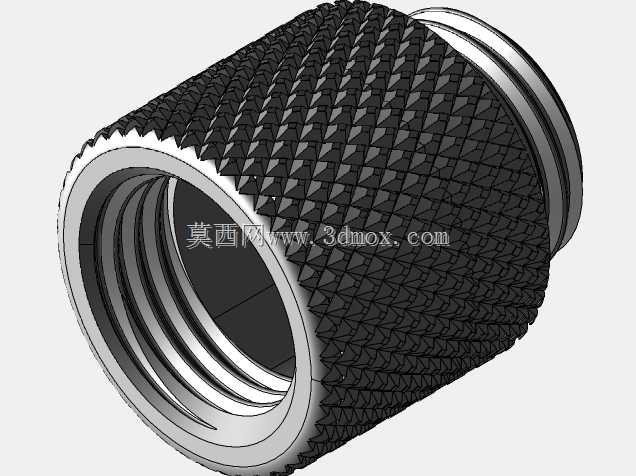

　　这个延长件的设计逻辑完全围绕现场安装的实用性展开，一端采用G1/4外螺纹，用来拧入原有设备上的G1/4内螺纹安装位，另一端保留G1/4内螺纹，用来对接后续的管路接头或者功能附件，整体有效延长长度为15mm，这个尺寸是经过现场安装验证的：既不会因为延长段过长导致气路冗余、接头处受力过大容易弯折，也不会因为长度不够导致安装操作空间不足。外表面做了全周网纹滚花处理，这个结构不是装饰设计，而是考虑到现场临时调整时，如果没有随身携带合适规格的扳手，操作人员可以直接用手拧紧该接头，滚花的纹路深度和齿距经过优化，手部干燥或者沾有少量车间常见的轻质油污时，依然能提供足够的摩擦力，不会出现手打滑的情况，同时滚花结构也能在使用扳手拧紧时，增加钳口和零件表面的摩擦力，避免拧紧过程中零件打滑刮伤表面。

　　从安装边界来看，该接头的外螺纹端拧入深度符合G1/4管螺纹的标准啮合长度要求，安装后不会因为拧入过深顶到设备内部的气路通道，也不会因为啮合长度不足导致气压下出现泄漏。整体外径控制在合理范围内，当设备面板上的相邻接口间距较小时，安装该延长件不会和旁边的其他接头产生干涉，不需要额外调整原有设备上的接口布局。内螺纹端的螺纹起始端做了倒角导向，外接接头时可以快速对准螺纹，不用反复调整对位，减少安装时的螺纹错扣风险，螺纹的公差配合按照中等精度密封管螺纹要求设计，配合常规的生料带或者螺纹密封胶使用，就能满足车间常规0.8MPa工作气压下的密封要求，不会出现漏气泄压的问题。

　　在实际使用场景里，这类延长件除了用在手推车式气动设备上，也可以用在固定工位的气路面板、小型气动实验台、便携气源装置上，只要是G1/4规格的螺纹接口需要短距离延长、拓展安装空间的场合都能适配。零件的整体结构没有多余的设计，所有结构特征都服务于安装便利性和使用可靠性，没有冗余的装饰结构，加工工艺性好，采用常规的棒料车削加工就能完成，滚花工序可以在车削完成后直接在车床上滚压成型，不需要二次装夹，加工效率高，尺寸一致性容易保证。建模的时候需要注意管螺纹的牙型角度和螺距参数，和标准G1/4管螺纹完全匹配，滚花特征的建模要还原真实的网纹交叉结构，不能用简单的贴图代替，这样生成的工程图才能直接用于加工指导，也能在装配仿真的时候准确模拟和相邻接头的装配间隙，提前排查安装干涉问题。
