手推车用G1/4规格45度旋转气液接头

　　在移动式流体输送作业场景中，手推车搭载的管路系统往往需要应对频繁的转向、拖拽以及不同角度的接驳需求，常规直式接头在这类场景下很容易出现管路弯折、应力集中导致的密封失效问题，这款45度旋转结构的管接头，正是针对这类移动作业场景的管路接驳痛点设计。从实际使用场景来看，这类接头常应用在小型移动式喷涂设备、便携清洗机组、手推式气动工具台的流体管路上，作为管路转角处的活动接驳部件，既可以改变管路走向，又能允许接头两端的管路存在相对旋转，避免手推车移动、转向过程中管路被拧扭打结，减少管路反复弯折带来的老化破损风险。

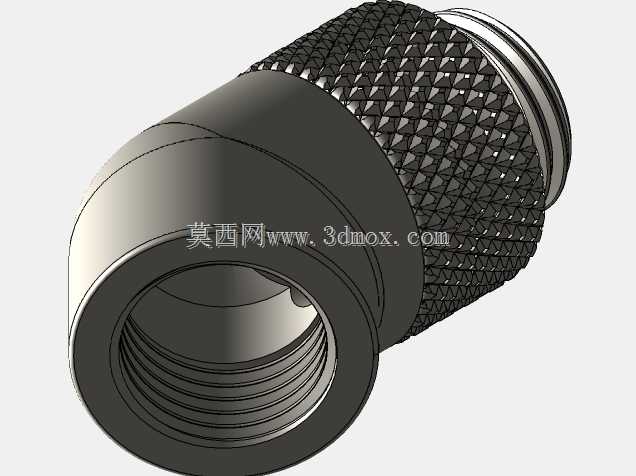

　　从功能特性上看，这款接头采用G1/4标准管螺纹作为接驳接口，属于气动、低压流体输送领域的通用接口规格，可以直接匹配同规格的软管快插、硬管接头以及设备端的预留接口，不需要额外做转接处理。接头中部的滚花纹理结构，是针对手动安装场景做的设计，安装时不需要额外借助扳手，操作人员徒手就可以施加足够的拧紧力矩，在狭小空间内作业时，这种滚花防滑结构的操作便利性远优于光滑外圆的接头结构，也能避免扳手拧紧时刮伤接头外表面的防锈层。接头内置的O型圈密封结构，是实现旋转密封的核心部件，在允许两端部件相对转动的同时，可以保证低压气体、液体输送过程中不会出现渗漏，密封件的安装槽做了圆角过渡处理，避免旋转过程中密封件被锐边切损，延长密封件的使用寿命。

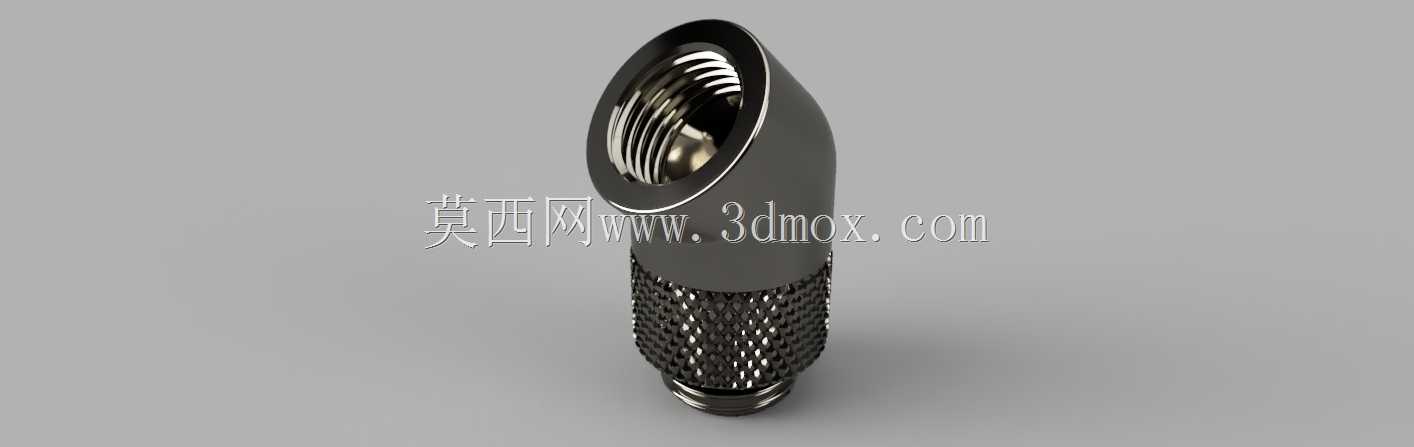

　　设计思路上，这款接头采用45度转角而非常见的90度直角结构，是经过实际场景验证的选型方向：45度的转角可以让管路从接头处平缓过渡，不会像直角接头那样让管路形成急弯，有效降低管路的流阻，同时在空间占用上比直式接头更灵活，能够避开手推车车架上的其他安装部件，减少管路和车架结构的干涉。接头的旋转阻尼做了适配性设计，既不会因为阻尼过小导致接头随意转动无法固定管路走向，也不会因为阻尼过大导致需要调整角度时操作费力，在常规的工作振动环境下，接头可以保持调整好的角度不会自行偏转。

　　从安装边界来看，这款接头的外轮廓尺寸做了紧凑化设计，滚花段的外径控制在合理范围，安装时只需要预留出接头本体的安装空间以及扳手（或徒手操作）的操作空间即可，不需要额外预留过大的安装位。接头两端的螺纹长度符合通用管接头的安装规范，拧入对应内螺纹接口后，外露的长度不会过长，避免在手推车移动过程中磕碰其他物体造成接头变形。接头的进气端（内螺纹端）做了倒角导向，安装软管或者对接外螺纹接头时可以快速对准，降低安装对位的难度。在实际选型应用中，这类接头需要匹配对应的工作压力范围，适合低压气动系统、低压输水系统的管路连接，不适合高压流体输送场景，安装时需要注意螺纹处的密封处理，配合生料带或者密封胶使用可以进一步提升密封可靠性，旋转部位不需要额外加注润滑油，依靠密封件本身的自润滑特性就可以保证长期旋转的顺畅性。
