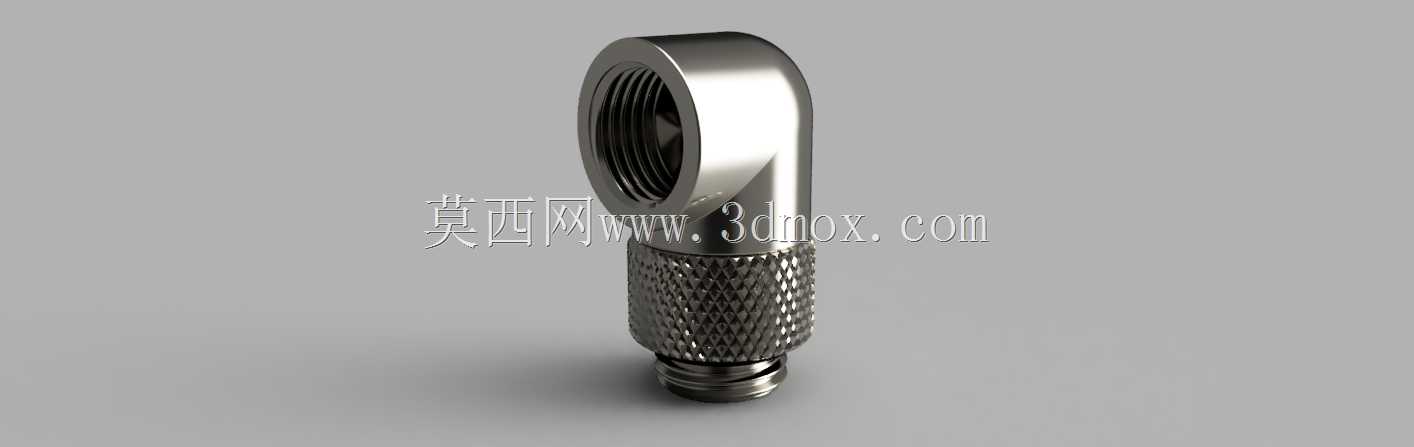

BarrowG1/4带O形圈90度旋转接头

　　在分体式水冷散热系统的管路布设场景中，这类90度旋转接头是解决狭小空间内管路走向受限问题的核心连接件，尤其在ITX机箱、紧凑型水冷工作站这类内部安装空间局促的设备中，常规直插式接头往往会因为管路弯折半径不足导致水管折瘪、冷却液流动阻力陡增，甚至出现管路长期受弯折应力产生开裂漏液的隐患，而带旋转结构的90度弯头接头，能够在完成直角转向的同时，允许接头绕外螺纹轴线自由旋转，安装时无需刻意对准接头朝向，可在管路锁紧后根据实际布管需求调整弯头的出线方向，大幅降低复杂布管场景下的安装难度。

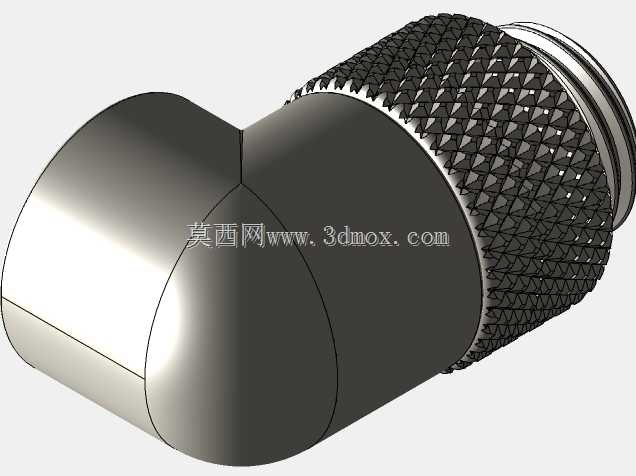

　　从结构设计逻辑来看，这款接头采用G1/4标准管螺纹作为连接端，这是PC水冷、小型液压测试台、精密冷却回路中通用的连接螺纹规格，螺纹加工精度直接决定了连接后的密封可靠性，建模时还原了外螺纹段的标准牙型角与螺距参数，同时在螺纹根部预留了O形圈的安装槽位，区别于传统生料带密封的方式，O形圈端面密封能够在螺纹锁紧后通过橡胶圈的压缩形变填充接合面的微观间隙，无需额外缠绕密封辅料即可实现无渗漏连接，同时也避免了生料带碎屑进入冷却回路堵塞冷头、水泵这类精密流道部件的风险。接头的滚花段设计并非装饰结构，实际安装时操作人员无需借助扳手，仅通过手指捏持滚花部位即可施加足够的锁紧力矩，滚花的网纹深度与节距经过匹配，既能够保证徒手操作时的摩擦力足够，不会出现打滑，也不会因为棱边过于尖锐划伤操作人员手部，同时滚花段内部是旋转结构的承载部位，内部设置有密封环与限位结构，保证旋转过程中内部流道始终保持连通，不会因为旋转动作出现密封失效或者流道截断的问题。

　　弯头部分采用L型等通径流道设计，建模时严格还原了内部流道的圆角过渡结构，没有出现直角突变的流道截面，这一设计能够最大程度降低冷却液流经弯头时的局部阻力损失，避免因为流道突变产生湍流、引发额外的流阻与运行噪音，接头的内螺纹端同样为G1/4规格，可兼容标准规格的硬管快拧、宝塔接头或者直接连接对应规格的水冷堵头，实现不同管路连接需求的适配。从安装边界来看，接头的整体高度、弯头外伸长度都严格按照常规水冷部件的安装间距设计，安装后不会与周边的内存马甲、主板散热片、显卡供电接口等部件产生干涉，旋转结构的阻尼感适中，调整角度时不会出现过松导致的角度自行偏移，也不会因为阻尼过大难以调整，在长期使用过程中，内部密封结构能够耐受水冷回路中常规的乙二醇冷却液腐蚀，不会出现橡胶老化导致的渗漏问题。

　　在三维建模过程中，这类接头的细节还原需要重点关注几个核心部位：一是螺纹段的牙型细节，不能采用贴图替代真实螺纹特征，否则在做装配干涉检查时会出现尺寸误判，导致实际安装时螺纹无法正常啮合；二是滚花特征的还原，滚花的网纹参数要符合实际加工的工艺特征，不能随意绘制纹理；三是内部流道的等径过渡，要保证整个流道的通径一致，避免建模时出现壁厚不均或者流道缩径的问题；四是O形圈安装槽的尺寸精度，槽宽、槽深以及槽口的倒角都要符合密封件的安装标准，否则会出现O形圈装配后被剪切、压缩量不足导致密封失效的问题。这类旋转接头除了PC水冷场景外，也可应用在小型气动回路、精密实验设备的冷却液回路、3D打印机的水冷热端连接等场景，只要是采用G1/4螺纹连接、需要直角转向同时调整管路朝向的低压流体输送场景，都可以选用这类结构的接头，其旋转结构能够抵消管路安装时的装配应力，避免长期应力集中导致的接头断裂或者管路脱落问题，提升整个管路系统的运行可靠性。
