雕刻机用垂直C形梁连接安装结构

　　这套垂直C形梁安装结构，主要适配桌面级数控雕刻设备的Z轴垂直运动单元搭建，也可迁移到小型龙门式点胶、轻型切割设备的垂直进给轴改造场景中，核心作用是为垂直方向的运动模组提供刚性支撑基准，同时兼顾走线、附件安装的集成需求。从实际装机的角度看，这类C形截面的梁体相比同重量的矩形方管，单侧开放的结构能直接把线性导轨、传动同步带或者丝杠的安装座嵌入槽内，不需要额外设计凸台来避让运动部件的安装空间，装配时可以从侧面直接拧入紧固件，后期维护调整导轨平行度的时候，不用把整个轴组拆下来，松开侧面的压块螺丝就能微调位置，比封闭截面的梁体能省不少现场调试的时间。设计的时候首先要考虑的是安装边界的适配，

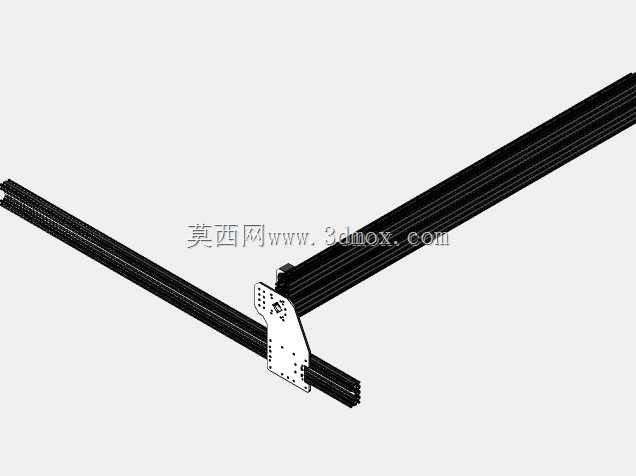

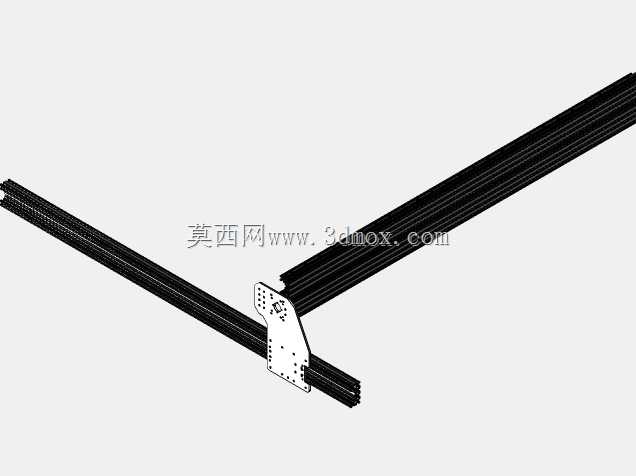

　　梁体的C形槽宽度要匹配常用的20系列或者40系列工业铝型材的槽口尺寸，端部的连接支架做了多组阵列安装孔，孔位间距严格对齐铝型材的中心槽距，不管是和龙门横梁的端面连接，还是和底部的滑座转接，都不需要额外打孔，直接用T型螺栓就能锁紧，能兼容市面上多数开源雕刻机的安装孔位标准。连接支架的折弯角度做了90度直角强化，折弯边预留了穿线孔，垂直方向的拖链、电机线缆可以直接从孔内穿过，不会和运动的滑台产生干涉，支架上的减重孔不是随意开设的，都是经过受力校核后布置在应力非集中区域，既减轻了垂直轴的整体重量，降低Z轴电机的负载，又不会影响支架的连接刚性。梁体本身的截面壁厚做了梯度设计，和导轨连接的安装面壁厚比其他侧面厚1.5毫米，

　　保证导轨锁紧后安装面不会产生微变形，避免导轨直线度超差导致运动卡顿。实际使用中，这套结构的垂直行程可以根据需求裁切梁体长度，不需要重新开模，C形槽内可以同时容纳导轨、传动带、行程开关的安装位，所有线缆都能藏在槽内，外部不会有明线拉扯，既美观又能避免加工产生的切屑刮伤线缆。安装的时候要注意，先把线性导轨固定在梁体的安装基准面上，用百分表打表调整导轨的直线度，保证全程跳动不超过0.02毫米，再把连接支架和龙门横梁的滑座锁紧，锁紧时要按对角线顺序分次拧紧螺丝，避免支架产生装配应力导致梁体倾斜。梁体端部预留了硬限位块的安装位置，不用额外焊接支架，直接用螺丝就能固定限位撞块，防止Z轴滑台超程脱落。和传统的方管垂直梁相比，

　　这种C形结构的装配效率能提升40%左右，后期更换导轨或者传动部件的时候，不需要拆解整个轴系，从侧面就能操作，对于小批量定制设备的厂商或者DIY改装的用户来说，适配性更强。另外梁体的表面做了阳极氧化处理，耐磨性能更好，加工产生的铝屑、木尘不会附着在表面，日常清理只需要用毛刷扫过即可，不会因为积屑导致滑台运动卡滞。设计时还考虑了不同传动方式的兼容，不管是用同步带传动还是滚珠丝杠传动，都能在C形槽内找到对应的安装位置，不需要额外加装转接板，丝杠的螺母座可以直接固定在滑台上，梁体端部的电机安装孔位同时适配42、57系列步进电机的安装尺寸，不用重新打孔就能直接安装电机座。
