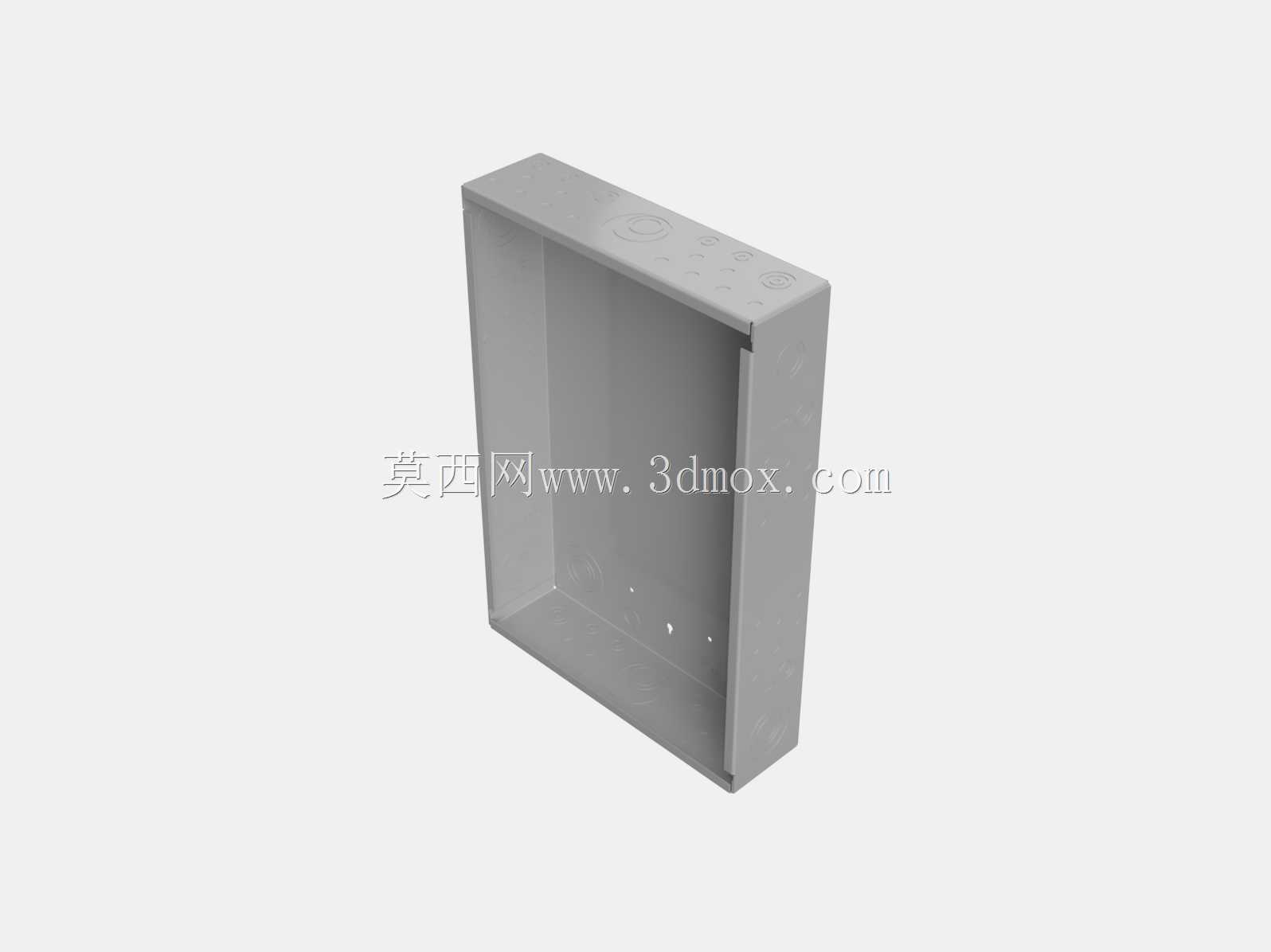

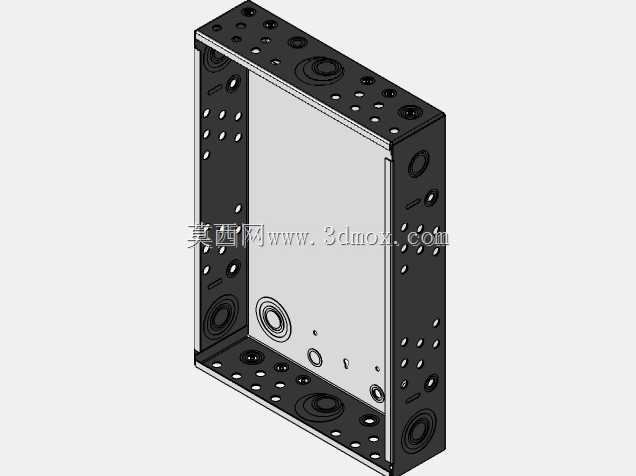

西门子S2040L1125AG电气负载箱壳体结构

　　在通讯基站配套、工业电气测试、低压配电终端的现场部署场景里，这类嵌入式安装的负载箱壳体是承载电气元件、实现负载匹配与防护的核心结构件，日常运维中我们接触的不少站点配套负载单元，都采用这类单侧开口的薄壳式钣金结构，相比拼接式框架箱体，一体折弯成型的壳体在装配效率、结构刚性上都有更突出的表现。从实际使用场景来看，这类负载箱多安装在通讯机柜内部预留的安装位，或是壁挂部署在弱电井、设备间的墙面，用来承载阻性负载元件、接线端子、温度监测模块，实现通讯供电回路的负载匹配、冗余测试，部分场景下也会作为小型配电支路的承载箱体，对供电回路的剩余负载进行消耗，避免空载或轻载状态下供电模块运行异常。

　　设计这类壳体的时候，首先要考虑的是安装边界的适配性，对应型号的安装位预留尺寸是固定的，壳体的外部长宽高需要严格匹配机柜安装槽的尺寸公差，单边间隙控制在0.5mm以内，避免安装时出现卡滞或是间隙过大导致的固定不稳。壳体采用一体折弯的钣金工艺成型，侧壁与底板为整板折弯，减少拼接焊缝带来的结构变形，开口侧的折边做了内翻边处理，一方面可以提升开口处的结构刚性，避免长期使用后开口变形导致箱盖无法贴合，另一方面内翻边可以形成安装止口，配套的箱盖安装时可以直接卡在止口位置，不需要额外做定位工装，装配效率能提升近40%。

　　从功能特性上看，壳体内部的底板上预留了多个规则排列的安装孔位，这些孔位的位置是根据内部负载元件、接线端子的安装尺寸提前排布的，孔位公差控制在±0.1mm，元件安装时不需要现场二次打孔，直接用螺丝固定即可，减少现场加工对壳体防护层的破坏。壳体的侧壁做了加厚处理，相比普通电气箱的侧壁厚度提升0.3mm，因为负载箱内部的阻性元件在工作时会产生持续振动，加厚的侧壁可以避免长期振动导致的壳体共振，减少运行时的噪音，同时也能提升壳体的抗形变能力，在运输、安装过程中受到外力挤压时不容易出现凹陷变形。

　　实际选型和建模的时候，需要特别注意安装边界的几个细节：首先是壳体的深度尺寸，要匹配安装位的纵深，不能超出机柜内部的预留空间，避免影响柜内其他设备的布线；其次是开口侧的安装孔位，要和配套箱盖的孔位完全对齐，固定螺丝的规格要匹配壳体上的压铆螺母，避免出现滑丝；另外壳体的边角处做了小圆角处理，没有尖锐的直角，一方面是钣金折弯工艺的要求，避免折弯处出现应力集中导致开裂，另一方面也能避免安装运维时划伤操作人员。

　　在通讯站点的实际运维中，这类壳体的防护等级需要达到IP30以上，所以折边处的缝隙控制非常关键，设计时折弯的回弹量要提前做补偿，确保折边拼接处的缝隙不超过1mm，防止外界的灰尘、小尺寸金属杂物进入箱体内部造成电气短路。另外壳体的表面处理采用静电喷塑，涂层厚度控制在60-80μm，不仅能提升壳体的防腐蚀能力，适配设备间、弱电井这类相对潮湿的使用环境，喷塑后的表面绝缘性能也能避免壳体带电时的安全隐患。

　　不少刚接触这类结构设计的工程师容易忽略壳体的走线预留，实际上这类负载箱的侧壁靠近开口的位置，预留了对应的走线缺口，用来布置进出线的线缆，缺口处做了翻边处理，避免锋利的钣金边缘割破线缆绝缘层，同时缺口的尺寸刚好匹配配套的防水格兰头，安装格兰头后可以实现进线位置的密封，进一步提升防护性能。从结构刚性的验证角度，这类壳体在满载状态下，底板的最大形变量不能超过0.2mm，所以在底板的折弯处做了局部的压筋处理，不需要额外增加加强筋就能提升底板的承载能力，避免元件安装后底板下沉导致的安装错位。

　　在三维建模过程中，这类钣金结构需要准确还原折弯系数，不同厚度的钣金板材对应的折弯R角、折弯扣除值要和实际加工参数保持一致，否则加工出来的壳体尺寸会出现偏差，无法匹配安装位。另外壳体上的所有安装孔、压铆螺母的位置都要和内部元件的安装坐标一一对应，建模完成后需要做干涉检查，确保箱盖安装后不会和内部的元件、接线端子产生碰撞，同时要预留足够的接线空间，方便运维人员进行接线操作。

　　从长期使用的角度，这类壳体的设计寿命要匹配通讯设备10年以上的运行周期，所以板材选用冷轧钢板，表面喷塑处理后可以耐受设备间的温湿度变化，不会出现涂层脱落、壳体锈蚀的问题。另外壳体的固定方式采用侧面挂装加底部支撑的组合方式，壁挂安装时可以通过侧面的挂孔挂在墙面的膨胀螺丝上，底部的支撑折边可以承载整个箱体的重量，避免长期悬挂导致的挂孔变形；机柜内安装时可以通过侧面的安装孔直接固定在机柜的立柱上，安装方式灵活，适配不同的部署场景。
