十槽位18650锂电池组固定支架结构

　　在手持电动工具、便携储能设备、小型户外电源这类需要多节圆柱锂电池串并联组合的应用场景里，单节电池的固定与排布直接决定了电池组的抗振性能、散热效率与装配一致性，这款十槽位的电池固定框架，就是针对10节18650规格圆柱锂电池双列排布设计的集成固定结构。从实际使用场景来看，不少老旧款18V级电动工具原配电池包老化后，用户若不想更换整套工具适配新的电池接口体系，就可以通过这类定制支架重新排布电芯，组装出适配原有工具仓尺寸的替代电池组，避免整套工具因为电池包停产而报废，同时也能满足DIY玩家自制小型储能模组的固定需求。

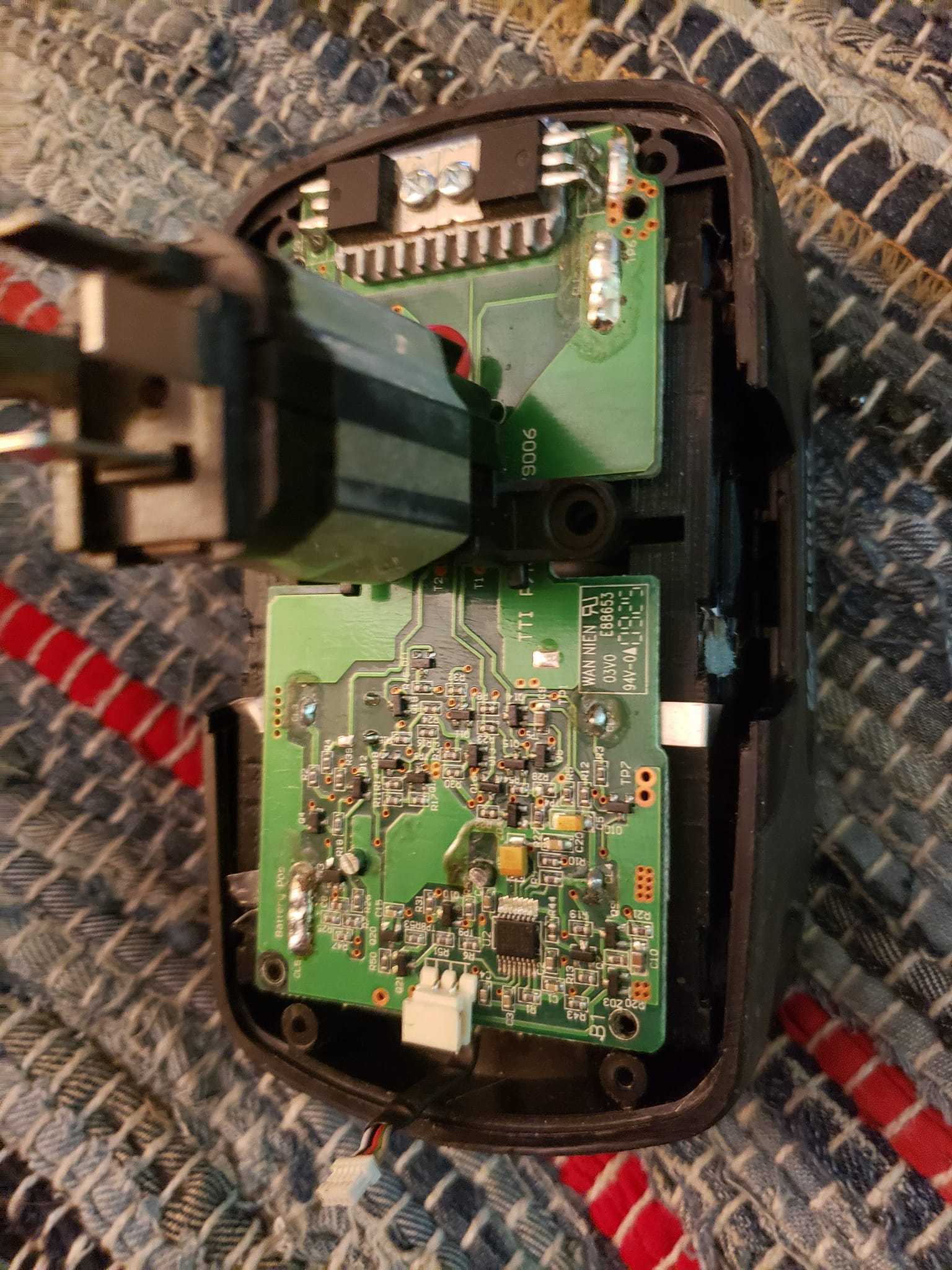

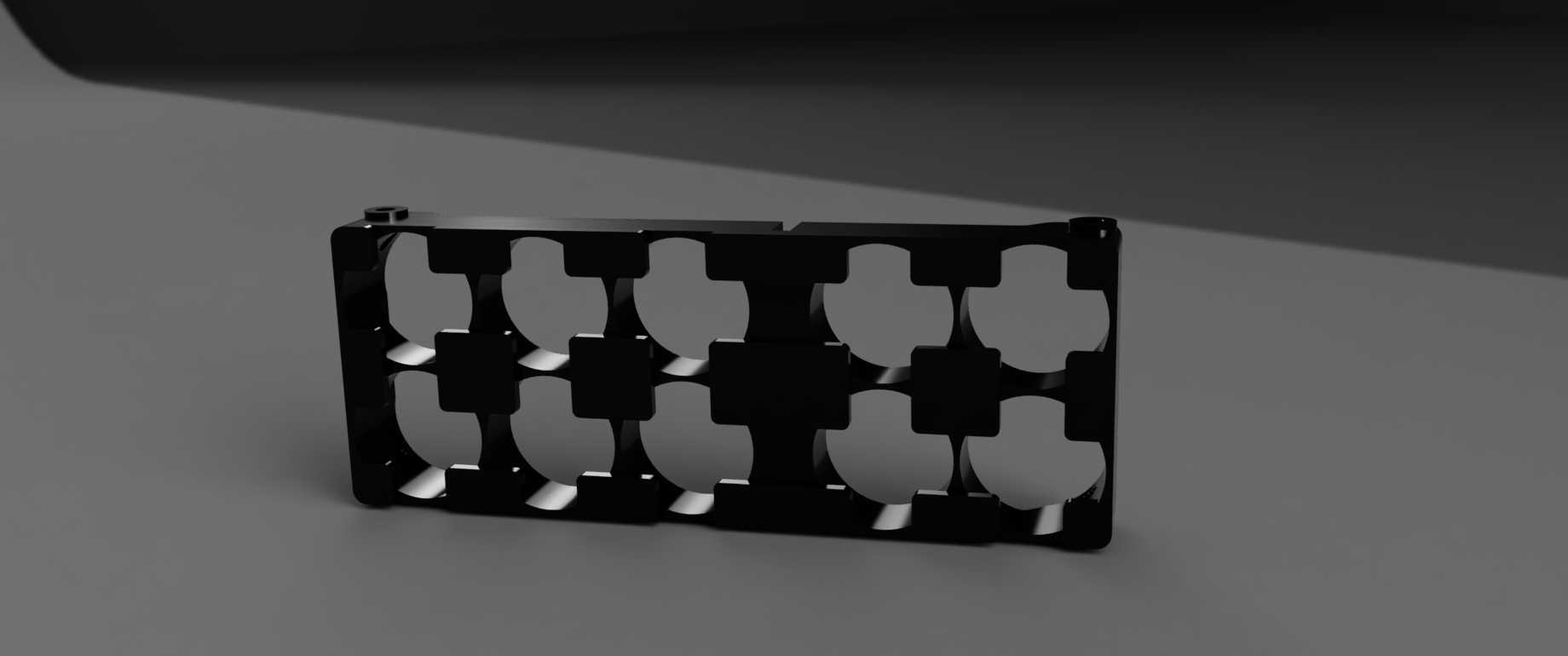

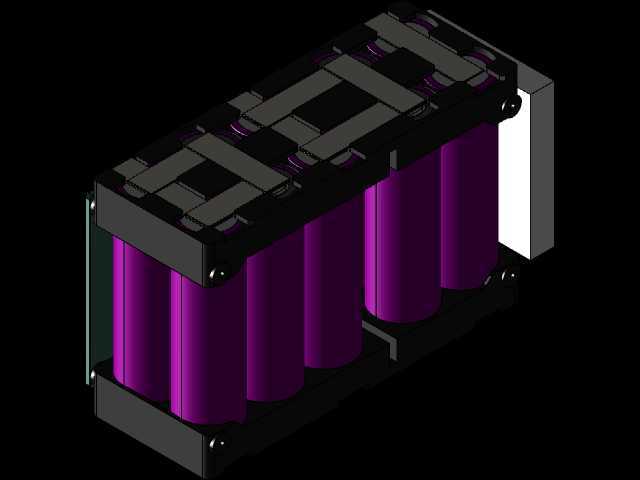

　　设计上采用双列五槽的对称排布结构，每列5个电芯卡槽，两列电芯之间预留了均匀的间隙，既保证了电芯之间的空气流通散热空间，也能避免电芯膨胀后相互挤压造成外壳破损。每个卡槽的内侧都做了弧形贴合面，弧度完全匹配18650电芯的圆柱外壁，卡槽上下两端设置了限位凸点，电芯装入后凸点卡入电芯外壳的环形凹槽位置，限制电芯的轴向窜动，不需要额外点胶就能实现电芯的预固定，方便后续的镍带焊接工序。框架两端设计了带安装孔的固定耳，安装孔的位置对应常规电动工具电池仓的固定螺柱点位，装入仓体后可以通过螺丝直接锁紧，不需要额外设计转接固定件，安装边界完全适配常见的10串18650电池包的仓体内腔尺寸，整体外轮廓的长宽高控制在常规18V工具电池包的尺寸范围内，不会出现装入后仓盖无法扣合的问题。

　　从结构强度角度考虑，框架主体采用一体化注塑成型的结构设计，两列电芯之间设置了横向的连接筋位，连接筋的厚度经过受力校核，既能承受日常使用中的跌落冲击，也不会因为筋位过厚导致整体重量增加。每个卡槽的侧壁都做了减薄处理，在保证抱紧力的前提下减少材料用量，同时侧壁上预留了镍带走线的缺口，焊接镍带时可以直接将镍带穿过缺口连接相邻电芯的正负极，不需要额外弯折镍带来避让支架结构，降低了焊接工序的操作难度。框架的边角位置都做了R角过渡处理，避免装配过程中锐边划伤电芯外皮或者操作人员的手部，同时也能减少跌落时边角应力集中导致的框架开裂问题。

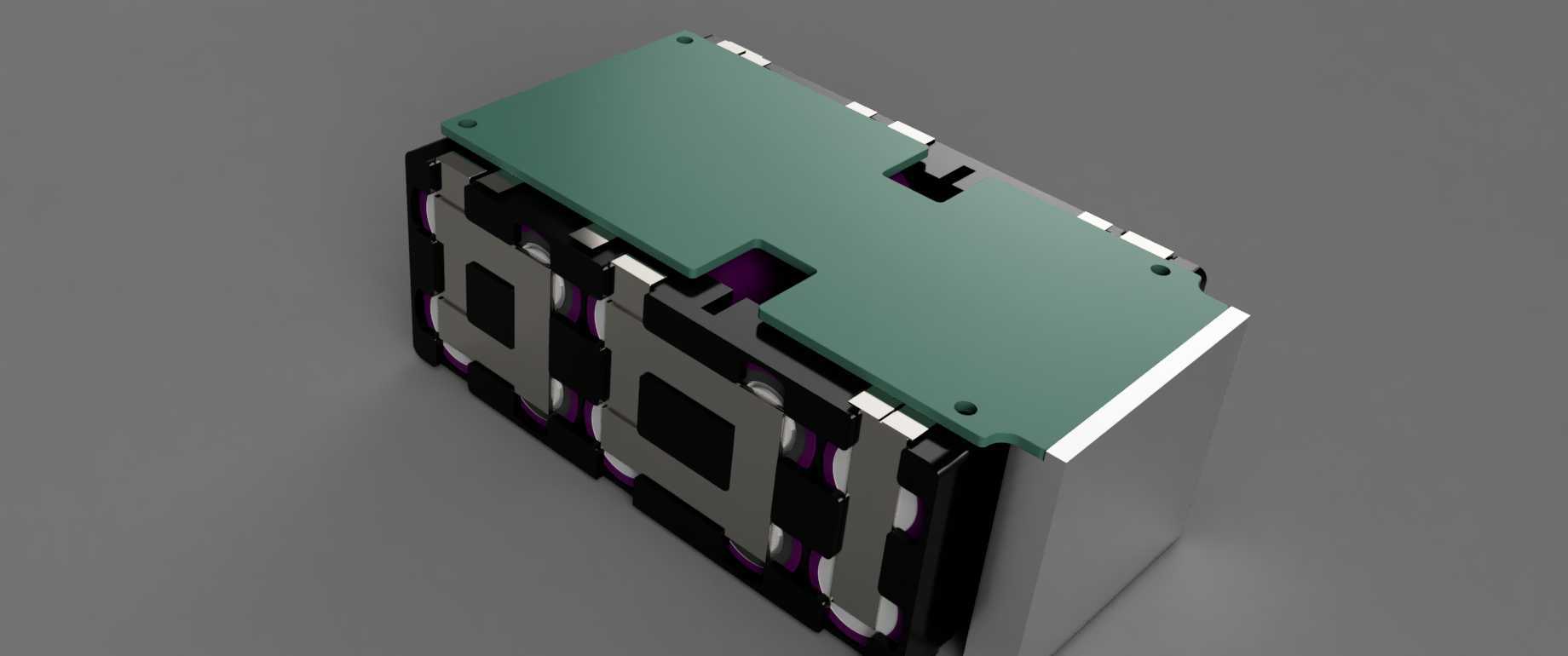

　　实际装配过程中，电芯可以从框架的正面直接压入卡槽，压入时卡槽侧壁会产生微小的弹性形变，待电芯完全到位后侧壁回弹抱紧电芯，装配力度控制在手工压入即可完成的范围，不需要借助专用压装设备，适合小批量组装或者个人DIY的使用场景。框架背面设计了均匀分布的凸台，凸台高度控制在1.5mm左右，当框架装入电池仓后，凸台会在框架与仓体内壁之间形成均匀的间隙，既可以作为散热风道让空气在电芯底部流通，也能避免框架直接贴在仓壁上导致的磨损问题。针对电池组的走线需求，框架一侧预留了出线缺口，保护板的输出线束可以从缺口位置引出，不会被框架压住导致线束绝缘层破损，缺口边缘同样做了圆角处理，避免长期使用中线束被锐边割破造成短路风险。

　　不同于市面上常见的单节拼接式电池支架，这款一体化的双列支架不需要额外拼接就能完成10节电芯的固定，装配时的累计公差更小，电芯排布的同轴度更高，焊接镍带时不会因为电芯错位导致虚焊问题。支架的材质选用耐温的工程塑料，能够承受电池组工作时的温升，不会因为长期高温环境出现形变失效，同时材料本身具备一定的绝缘性能，即使电芯外皮出现微小破损，也能避免相邻电芯之间出现短路风险。在维修场景下，单节电芯出现故障时，可以直接从卡槽中推出故障电芯更换新的电芯，不需要拆卸整个电池组的焊接结构，降低了后期维护的成本。
