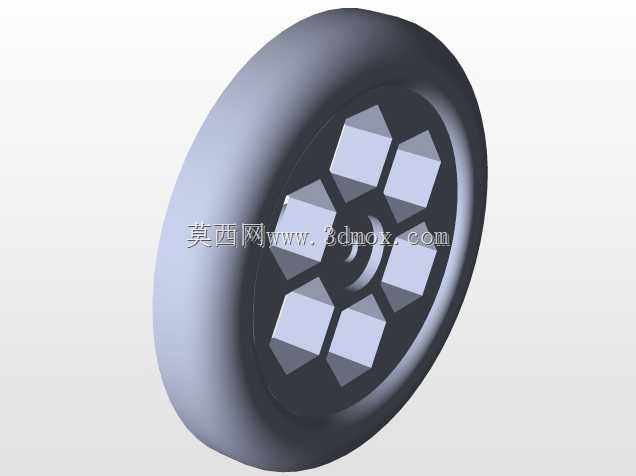

六辐块镂空轮毂配套越野橡胶车轮结构

　　这款车轮结构的设计初衷，是面向非铺装路面行走的小型越野类移动装备，适配需要兼顾缓震能力与结构强度的行走场景，比如小型户外探测设备、轻型越野代步载具、场地作业巡检小车这类需要在碎石、坑洼、松散土路行驶的设备。从结构拆分来看，整体由外层橡胶胎体与内层硬质轮毂两部分组成，胎体采用圆弧过渡的宽幅断面设计，胎侧没有额外的硬质支撑结构，依靠橡胶本身的形变能力吸收路面传递的冲击，相比窄幅车轮，宽胎面可以增大与松软路面的接触面积，降低接地压强，避免在泥地、沙土地面出现陷车问题，胎面与胎侧的过渡圆角做了加大处理，在车轮侧倾过坎的时候，不会因为胎壁刚性不足出现胎唇脱开轮毂的问题。轮毂部分采用六组对称分布的方块状辐条结构，相邻辐块之间留足了镂空空间，

　　一方面可以在保证整体支撑强度的前提下降低轮毂自身重量，减少行走机构的转动惯量，让驱动端的动力输出更平顺，启停阶段的冲击更小；另一方面镂空结构可以给制动部件留出足够的散热空间，长时间连续制动的时候，气流可以直接穿过辐块间隙带走热量，避免制动系统热衰减。轮毂中心的安装位采用同轴定位设计，安装止口的尺寸匹配常规的小径轮轴连接标准，端面预留的连接孔位可以适配平键连接、法兰盘连接两种常见的轮轴固定方式，安装边界上，轮毂的轴向定位台阶高度控制在合理范围，装配时不需要额外加装太厚的调整垫片就可以保证轮组的轴向窜动量在公差允许范围内，胎体的最大回转半径经过校核，在配套对应规格的轮拱安装空间时，满载状态下胎体压缩形变后不会和轮拱、

　　悬挂摆臂发生运动干涉。设计过程中针对辐块的受力做了结构优化，每一块辐条的根部都做了圆角过渡，避免应力集中导致的轮毂断裂问题，辐块的受力方向沿着车轮径向传递到中心安装座，载荷分布均匀，在承受垂直冲击载荷的时候，六个辐块可以同步分担受力，不会出现单根辐条过载的情况。胎体和轮毂的配合面采用过盈配合设计，装配时通过胎唇的卡紧结构嵌入轮毂的对应卡槽，不需要额外涂抹粘接剂就可以保证大扭矩输出下胎体和轮毂之间不会出现相对滑转，同时这种可拆卸的配合结构也方便后期胎体磨损后单独更换轮胎，降低维护成本。在实际应用场景里，这类车轮不需要额外配置独立的悬架结构也能实现不错的缓震效果，对于结构紧凑、安装空间有限的小型移动设备来说，

　　可以简化整体行走机构的设计复杂度，减少零部件数量，降低整体装配难度。轮毂的镂空设计同时也兼顾了外观辨识度，对称的六块辐条结构在转动过程中动平衡表现更好，高速转动时不会出现明显的径向跳动，轮组的整体同轴度公差控制在合理范围，装配后不需要做额外的动平衡校正就可以满足中低速行驶的平稳性要求。针对不同的载荷需求，还可以通过调整橡胶胎体的邵氏硬度来匹配不同的承载能力，硬度偏高的胎体适合硬质铺装路面的高载荷场景，滚动阻力更小，耐磨性更好；硬度偏低的胎体适合非铺装路面的缓震需求，抓地力更强，过滤颠簸的效果更好。轮毂的材质适配范围也比较广，既可以采用注塑工艺批量生产降低成本，也可以采用铝合金机加工的方式制作高强度版本，满足不同载荷等级的使用需求，中心安装孔的尺寸可以根据配套的轮轴规格做适配调整，不需要大幅改动整体辐条结构就可以覆盖不同的安装尺寸要求，结构通用性较强。
