适配福特福克斯转向柱的Momo转向凸台结构

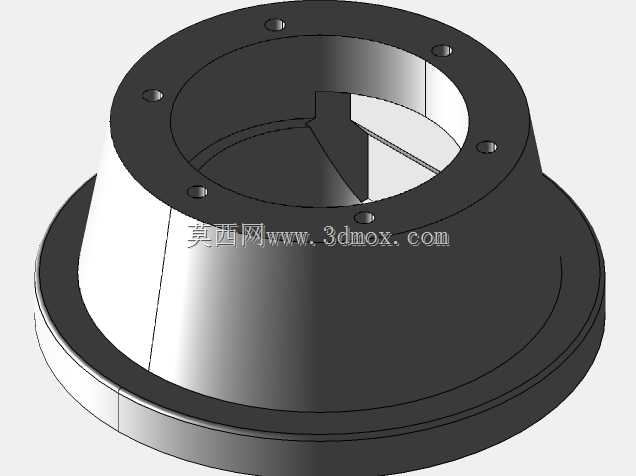

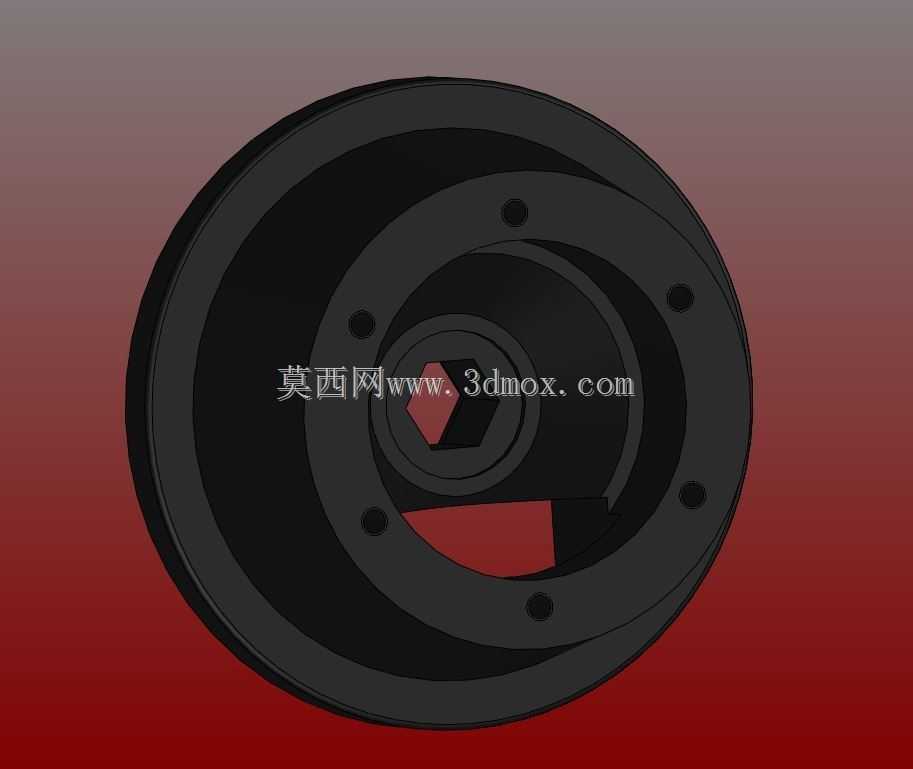

　　在乘用车辆转向系统的改装与原厂替换作业中，转向凸台是连接转向柱本体与方向盘轮毂的核心传力部件，其结构精度直接决定转向操作的旷量大小、力传递效率以及高速行驶时的转向指向稳定性，本次涉及的转向凸台为适配福特福克斯车型转向柱开发的专用连接结构，匹配Momo品牌改装方向盘的安装接口标准。从实际装车场景来看，这类转向凸台主要应用在民用车辆的方向盘改装、转向柱故障后的替换维修场景中，日常行驶过程中需要持续传递驾驶员施加在方向盘上的转向力矩，同时要承受颠簸路面通过转向机构反向传递的振动载荷，因此结构设计上首先要保证传力路径的连续性，避免应力集中导致的部件开裂或形变。该凸台整体采用盘式回转结构，中心设置与转向柱输出端匹配的异形非圆安装孔，

　　这类非圆孔结构是传递扭矩的核心，相比传统平键连接，异形孔配合可以在更小的轴向尺寸下实现更大的扭矩传递容量，同时消除键连接带来的装配间隙，减少转向旷量。凸台的盘体上均匀分布多个螺栓过孔，用于和方向盘轮毂的安装孔位对齐，通过螺栓锁紧实现凸台与轮毂的刚性连接，孔位的位置度公差需要控制在0.1mm以内，否则装配后会出现方向盘偏摆、螺栓受力不均的问题。盘体的台阶结构是设计中的关键细节，不同直径的台阶面分别承担定位与限位功能：靠近转向柱一侧的小直径台阶伸入转向柱端部的定位内孔，实现径向定位，保证凸台与转向柱的同轴度，避免转动时出现偏心抖动；靠近方向盘一侧的大直径端面作为轮毂的安装贴合面，平面度公差需要达到0.05mm，

　　保证轮毂安装后与凸台完全贴合，不会出现局部间隙导致的锁紧松动。从安装边界来看，该凸台的轴向总厚度经过严格核算，装配后不会与转向柱周边的组合开关、护罩结构发生运动干涉，同时保证方向盘安装后与转向柱的轴向距离符合原车人机工程设定，不会出现方向盘位置过近或过远影响驾驶操作的问题。凸台外缘的环形减重槽设计，在不降低整体结构强度的前提下减少了部件自重，降低转向柱端部的转动惯量，让转向操作更加跟手，同时减重槽的结构也可以为转向柱上的线束预留布置空间，避免装配时压损线束。在结构强度校核层面，盘体上的螺栓孔周边做了局部加厚处理，因为螺栓锁紧时的压应力以及转向时的剪切应力都会集中在孔位周边，加厚处理可以避免长期交变载荷下孔位出现形变拉长的问题；

　　中心异形孔的边缘做了倒角处理，既方便装配时的导向对位，也可以消除锐边的应力集中，提升部件的疲劳寿命。实际装车验证中，这类结构的转向凸台可以承受超过额定转向力矩三倍的极限载荷而不发生塑性形变，完全满足民用车辆日常行驶以及轻度赛道驾驶的使用需求。不同于通用型转向连接座，该凸台的接口尺寸完全匹配福特福克斯车型转向柱的花键与定位结构，不需要额外打磨或改装转向柱端部即可直接装配，大幅降低了改装作业的施工难度，同时也避免了非专用部件改装带来的匹配误差问题。
