径向流涡轮增压压气机叶轮结构设计

　　在车用动力、小型船舶动力、通用内燃机的增压进气系统中，径向流压气机叶轮是决定增压效率、进气流量上限的核心回转部件，这类叶轮的工作转速普遍在每分钟数万转级别，工作过程中需要同时承受高速离心载荷、进气气流的交变冲蚀、以及压缩过程带来的温升形变，因此其结构设计的合理性直接决定了整套增压系统的压比、效率区间与运行可靠性。从实际应用场景来看，这类叶轮主要匹配小排量内燃机的废气涡轮增压系统，通过发动机排出的废气驱动涡轮端同轴转动，带动压气机端的叶轮高速旋转，将进入进气道的环境空气预先压缩后送入气缸，在不增加发动机排量的前提下提升进气充量，以此提升动力输出上限、优化低转速区间的扭矩响应，同时改善燃油燃烧充分度，降低尾气中的不完全燃烧产物占比。除了车用动力场景，这类径向流叶轮也会应用在小型工业空压机、微型燃气轮机的进气压缩段，以及部分需要高压进气供给的特种动力设备中，不同应用场景下的叶轮叶片型线、轮毂锥度、进出口直径会根据目标压比、流量特性做针对性调整。

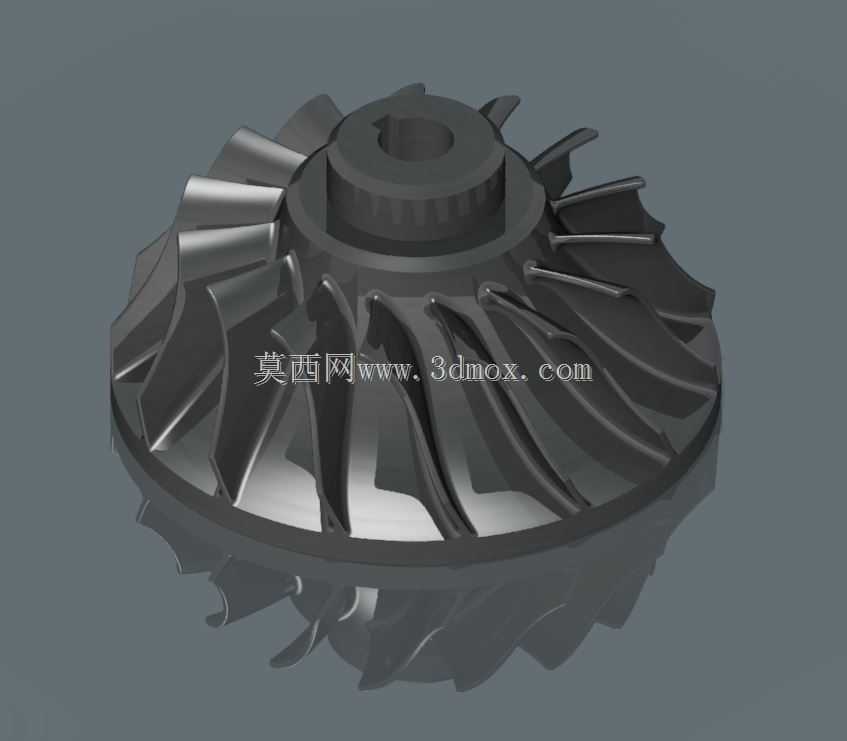

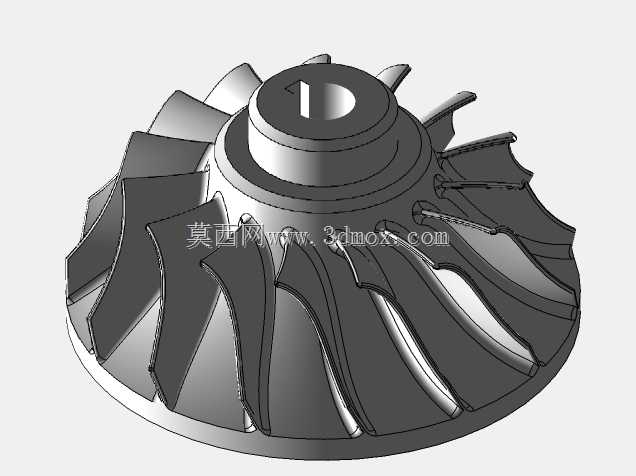

　　从功能特性来看，这款径向流压气机叶轮采用长短叶片间隔排布的结构设计，长叶片从叶轮进口端的轮毂位置一直延伸到轮缘出口处，短叶片布置在相邻两组长叶片的流道中间位置，这种排布方式可以有效避免高转速下叶轮出口处的气流分离问题，降低流道内的涡流损失，拓宽压气机的高效工作区间。叶轮中心位置设计有带定位台阶的安装轴孔，孔壁预留了键槽配合位，安装时可以通过平键与涡轮轴实现周向定位，配合轴端的锁紧螺母实现轴向固定，保证高速转动过程中叶轮与转轴的同轴度，避免偏心带来的振动超标问题。叶轮的轮毂采用从进口到出口逐渐增大的锥面构型，这种变直径轮毂设计可以匹配气流在压缩过程中的流向变化，让气流从轴向进入叶轮后平滑转向径向，减少流向突变带来的流动损失，同时锥面结构也能优化叶轮自身的应力分布，降低高转速下轮毂与叶片连接位置的应力集中系数。

　　在设计思路层面，这类叶轮的型线设计需要先完成一维气动计算，确定目标工况下的进口流量、设计压比、额定转速等核心参数，再通过三元流动理论完成叶片的空间型线构建，叶片的进口安装角需要匹配进气气流的预旋角度，避免气流冲击叶片前缘带来的冲击损失，叶片出口角则需要根据目标压比做匹配，保证气流离开叶轮时的速度三角形符合扩压器的入口要求。叶片的厚度从根部到轮缘采用渐变设计，根部位置厚度更大，保证叶片与轮毂连接位置的结构强度，承受高速转动下的离心拉力，轮缘位置厚度适当减薄，降低叶轮的转动惯量，同时减少轮缘与压气机蜗壳之间的间隙泄漏损失。在建模过程中需要对所有叶片与轮毂的连接位置做圆角过渡处理，避免直角位置的应力集中，防止高周疲劳裂纹的萌生，同时圆角的大小需要兼顾气动性能，不能因为圆角过大挤占流道的有效通流面积。

　　从安装边界与尺寸配合来看，叶轮的进口直径需要匹配压气机进气道的内径，保证进气气流可以平顺进入叶轮流道，不会出现通流截面突变带来的局部阻力；叶轮的出口直径需要匹配扩压器的入口尺寸，保证从叶轮流出的高速气流可以顺利进入扩压器完成动能到压力能的转换。叶轮的轴向安装尺寸需要与压气机壳的内腔深度匹配，保证叶轮轮背与密封座之间的间隙在设计范围内，既不能间隙过小出现转动碰擦，也不能间隙过大造成压缩空气的泄漏，降低压气机效率。中心安装孔的尺寸公差需要与涡轮轴的配合公差做匹配，一般采用过渡配合的公差带，既保证装配时的同轴度要求，也方便后期维护时的拆装作业。叶轮的动平衡等级需要达到高速回转件的要求，在建模阶段就需要对结构的质量分布做初步校核，避免后续动平衡工序去除过多材料影响叶轮结构强度，实际生产中一般会在叶轮的轮背位置预留动平衡去重区域，方便完成动平衡校正。

　　在实际运行过程中，这类叶轮的工作环境较为复杂，进气中携带的微小尘埃会长期冲蚀叶片的前缘位置，因此叶片前缘的型线设计需要做适当的抗冲蚀优化，同时材料选择上一般会采用高强度铝合金或者钛合金，兼顾结构强度与轻量化要求，降低转轴的负载。叶轮的轮缘位置需要控制与压气机壳内壁的间隙，间隙过大会导致压气机效率下降，间隙过小则会因为热膨胀、转轴振动等问题出现碰擦故障，因此设计时需要充分考虑不同工作温度下的材料膨胀量，预留合理的安全间隙。另外，叶片的固有频率需要避开叶轮额定工作转速对应的激振频率，防止运行过程中出现共振问题，导致叶片断裂失效，在设计阶段需要通过模态分析校核叶片的各阶固有频率，调整叶片的厚度、曲率参数，让固有频率避开工作转速区间的共振点。
