高频高音号筒式扬声器结构设计

　　这款高频高音号筒扬声器的结构设计，核心围绕高频声信号的高效辐射展开，区别于常规锥盆式扬声器的扩散式发声逻辑，号筒结构的存在本质是实现声阻抗匹配，让振膜产生的声能能够以更高的耦合效率传递到空气介质中，减少声能在振膜附近的无功损耗，这也是高频扩声场景下这类结构被广泛采用的核心原因。从实际应用场景来看，这类高频单元常作为专业扩声系统的高音组分，搭配中低音单元组成全频音箱，覆盖剧场扩声、户外公共广播、场馆应急播报、车载特种扩声等需要高频声信号远距离投射的场景，相比普通球顶高音，号筒式高音的指向性更可控，能够在指定覆盖角度内保持均匀的声压级，避免高频信号过早衰减导致的远端听感浑浊。

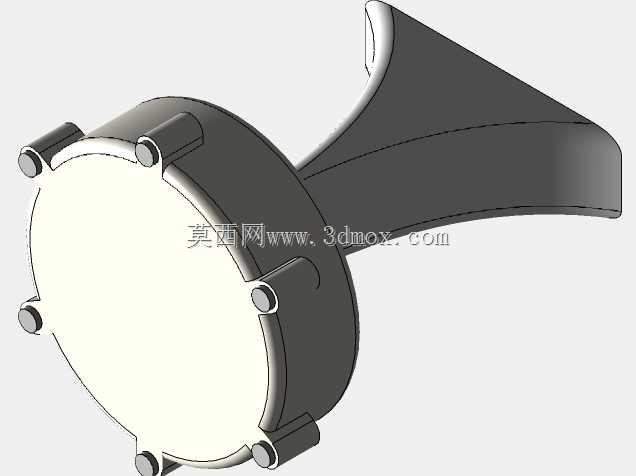

　　从功能特性层面拆解，该结构的驱动部分采用圆形压合腔体，周向均匀分布的六个柱状凸台是安装定位结构，在实际装配时，这些凸台既可以嵌入安装面板的对应定位孔实现快速对位，也能作为锁紧结构的受力点，配合压圈或者卡簧将驱动单元牢牢固定在安装基座上，避免长期振动下出现连接松动导致的声失真。号筒部分采用渐变截面的流线型构型，从与驱动单元连接的喉口位置开始，截面按照指数规律逐步扩张，这种扩张曲线的设计是经过声学仿真迭代的，能够保证2kHz以上的高频信号在号筒内部传播时不会产生明显的声反射，避免号筒内的驻波干扰导致的频响峰谷，让高频重放的曲线更平直。号筒的出口端做了圆弧过渡处理，能够减少声信号在号筒口的衍射效应，让指向性图案更规整，不会出现边缘声干涉导致的偏轴频响塌陷。

　　设计思路上，整个结构优先考虑了装配的便利性与长期使用的可靠性，驱动腔体的壁厚做了均匀化处理，壁厚差控制在0.8mm以内，避免注塑成型时出现缩痕、内应力集中等问题，适合批量注塑生产。周向的安装凸台高度统一为5mm，凸台端面做了0.5mm的倒角，既方便安装时的导向插入，也能避免锐边在装配时划伤安装人员或者配套的密封胶垫。号筒与驱动腔体的连接位置采用了一体化的过渡结构，没有额外的拼接接缝，既减少了装配工序，也避免了拼接缝隙产生的声泄漏，声泄漏会直接导致高频声压级下降，还会产生异常的气流噪声，一体化结构能够从根源上规避这个问题。

　　从安装边界与尺寸适配的角度来看，驱动腔体的外径为常规专业高音单元的通用尺寸，能够适配市面上多数标准号筒高音的安装开孔，安装孔位的分布圆直径也符合行业通用规格，不需要对现有安装面板做额外的开孔修改就能直接替换同规格的老旧单元。号筒的水平覆盖角度为60度，垂直覆盖角度为40度，这个角度参数是针对中距离扩声场景优化的，既不会因为覆盖角度过窄导致听音区域内的声覆盖不均匀，也不会因为角度过宽导致声能过于分散，降低投射距离。整个结构的重量控制在合理范围内，安装时不需要额外做加强支撑，仅靠周向的六个安装凸台就能实现可靠固定，振动测试下的结构固有频率避开了扬声器的工作频段，不会在工作时产生结构共振异音。

　　在细节结构处理上，驱动腔体的背面预留了接线端子的安装位置，端子的安装槽做了防水台阶设计，如果是户外使用场景，配合防水胶圈就能实现IP54级别的防护能力，避免雨水渗入腔体内部损坏音圈与振膜组件。号筒的内壁做了哑光磨砂处理，能够减少内壁的声反射，避免光滑内壁产生的镜面反射导致的声染色，让高频重放的音质更通透。腔体内部的振膜安装位置做了定位台阶，装配振膜组件时可以直接抵靠在台阶上，保证振膜与喉口的相对位置精度，这个位置精度直接影响高频的频响表现，定位台阶的存在能够降低装配时的精度要求，提升批量生产的一致性。
