带扩展视图的皮带张紧总成结构设计

　　在带传动系统的实际工程应用场景中，皮带张紧装置是保障传动效率、延长传动带使用寿命的核心配套部件，广泛覆盖工业输送线、小型动力传输单元、农机传动组、轻工设备传动链路等多个使用场景，其核心作用是抵消皮带在长期运行中因蠕变、磨损产生的松弛量，维持带面与带轮之间的合理正压力，避免打滑、跳齿、传动比失准等故障出现。

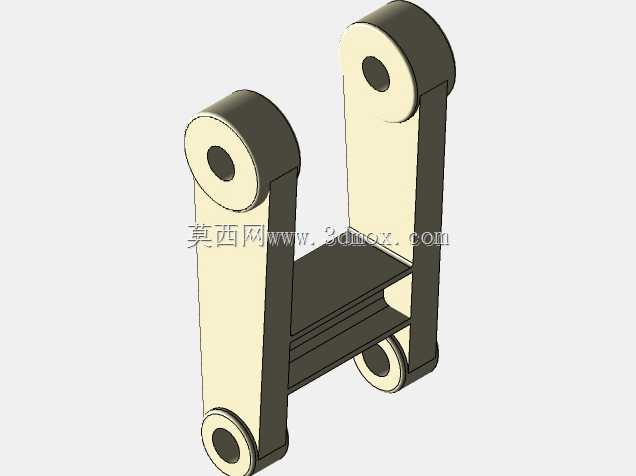

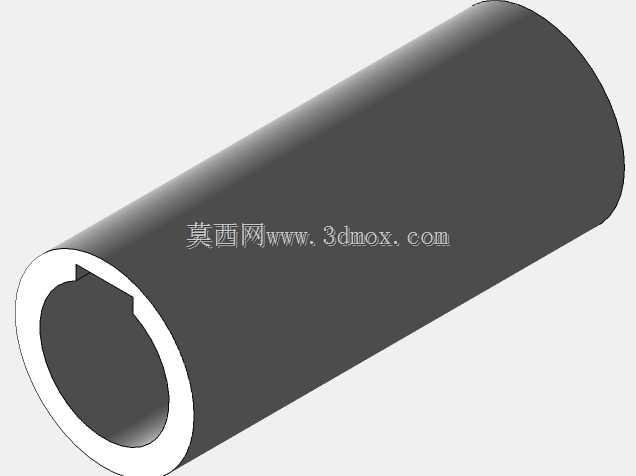

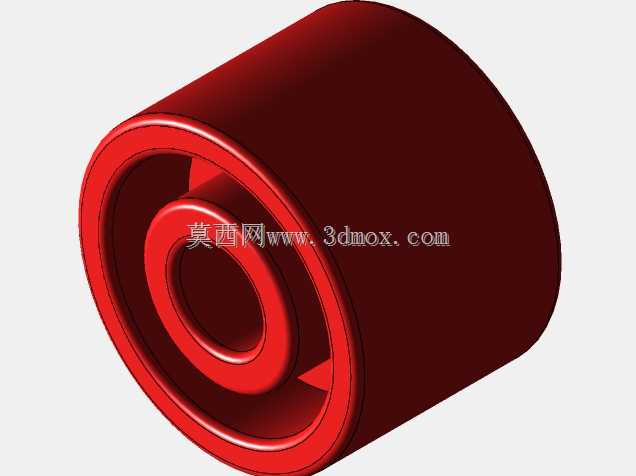

　　这套张紧总成的设计首先围绕安装适配性展开，整体安装边界充分考虑了常规6s规格传动组的预留空间，安装孔位采用行业通用的跨距设计，无需对原有设备的安装基座做大规模改造即可完成换装，张紧臂的摆动行程覆盖了皮带从全新状态到磨损极限的全部松弛补偿范围，不会出现行程不足导致张紧失效、或是行程过量造成皮带过度拉伸的问题。从功能特性来看，总成采用分体式组合结构，核心的张紧轮部分做了动平衡校准，轮面的弧度设计匹配对应规格三角带或平皮带的接触面，运行过程中不会出现带面偏磨、跑偏的问题；衬套部位采用自润滑材质设计，无需频繁加注润滑脂即可满足长期运行的耐磨需求，降低日常维护的工作量。

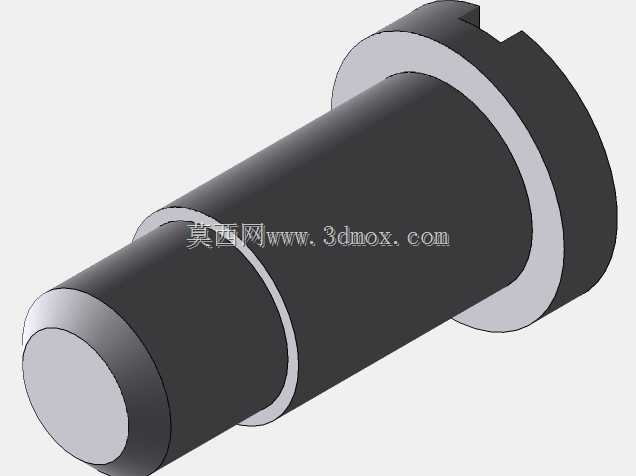

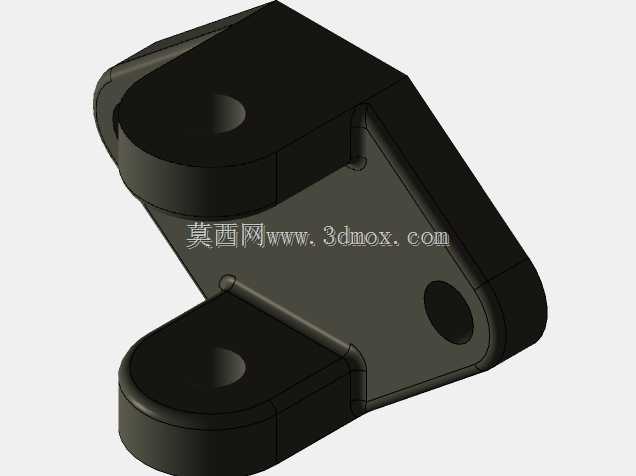

　　设计过程中特意做了扩展显示视图的拆解处理，将总成的所有组成零件按装配逻辑做了分层展示，每个配合面的公差标注逻辑、装配顺序都能通过拆解视图清晰呈现，对于结构设计从业者来说，可以直接参考其配合公差的选取逻辑：比如张紧臂与转轴的配合采用基孔制间隙配合，既保证摆动灵活性，又控制径向窜动量在合理区间；衬套与安装座的配合采用过渡配合加定位销固定，避免长期运行出现衬套转动移位的问题。

　　从实际使用的角度出发，这套张紧器的张紧力调节采用线性调节逻辑，调节过程中张紧轮的位移量与调节螺栓的进给量呈固定比例，操作人员无需借助专业测力工具，即可通过螺栓进给圈数快速估算张紧力大小，适配现场快速调试的需求。整体外形做了倒角去锐处理，没有突出的尖锐结构，避免设备运行过程中剐蹭操作人员或是相邻的管线部件；所有外露的金属部件都做了防锈处理，可适配多粉尘、轻度潮湿的车间使用环境，不会因为短期的环境影响出现锈蚀卡滞的问题。

　　在建模逻辑上，所有零件都采用参数化建模方式，关键尺寸都设置了可编辑的参数关联，如果需要适配不同宽度、不同型号的皮带，只需修改对应参数即可快速生成适配的改型版本，无需重新绘制整体结构，大幅提升后续改型设计的效率。总成的重量分布经过优化，张紧臂的重心靠近转轴位置，减少运行过程中因设备振动产生的额外摆动力矩，避免张紧力出现无规则波动，保障传动系统运行的稳定性。
