冷壁安装用可调式支撑固定构件

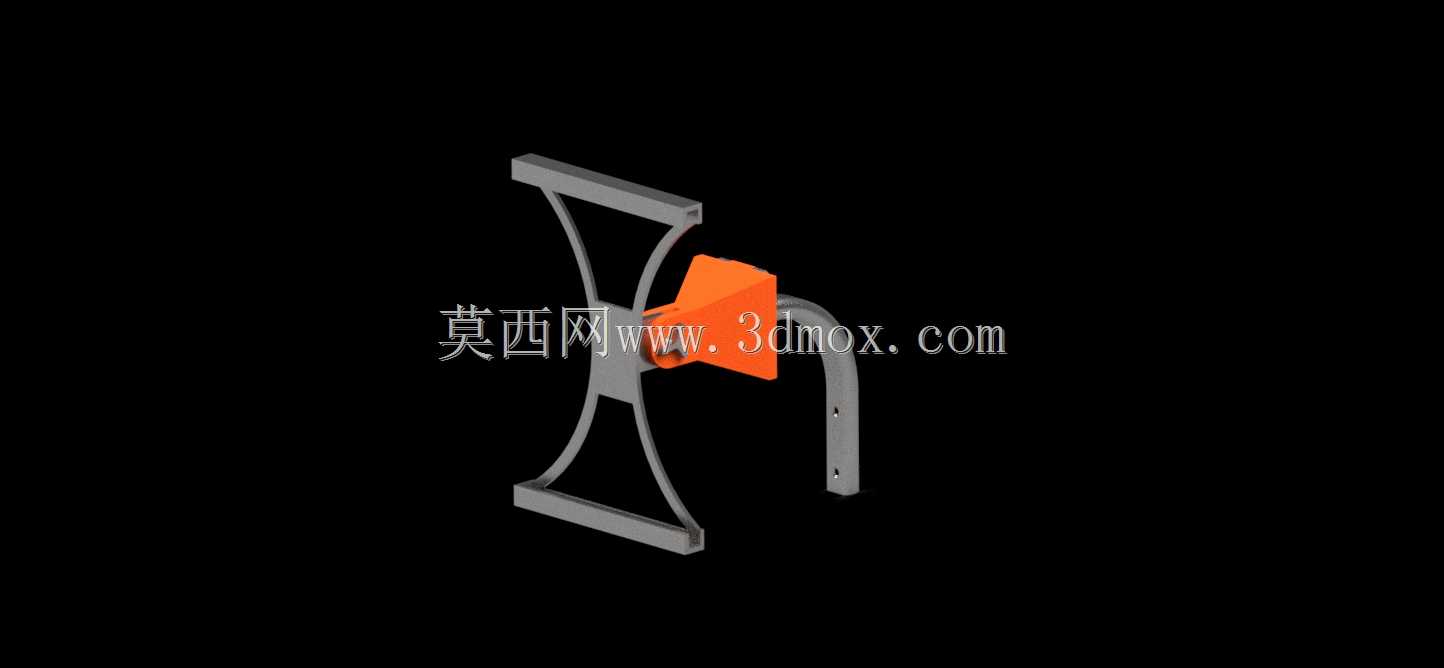

　　在壁挂式设备安装、冷壁面构件固定的现场作业场景中，这类支撑构件的适配性直接决定了安装效率与长期使用的结构可靠性，不同于常规墙面固定件，冷壁面往往存在表层平整度差、基材承载能力不均、后期需要微调安装角度的需求，普通膨胀螺栓搭配平板支架的方案很容易出现局部应力集中，长期受载后出现固定点松动、构件偏移的问题，这类支撑撑杆的设计正是针对这类场景做了针对性的结构优化。从结构组成来看，整个构件分为三个核心功能段：贴壁固定段、角度调节段、设备连接段。贴壁固定段采用了对称的工字形支撑脚，两个平行的支撑边分别向上下延伸，和壁面接触的位置预留了长条形安装孔位，安装时可以根据壁面内部龙骨或者预埋固定点的实际位置，上下调整固定件的安装位置，

　　不需要在现场重新打孔定位，适配冷壁面内部支撑结构间距不统一的现场情况，支撑脚的截面做了加厚处理，和壁面贴合的端面设计了微幅的形变余量，即使壁面存在1-2mm的平面度误差，锁紧固定螺栓后也能保证支撑脚和壁面完全贴合，不会出现局部悬空导致的受力点集中问题。中间的角度调节段采用了橙色的锁紧连接块，块体内部设计了弧形咬合齿面，和两侧的支撑臂、连接臂的接触面做了对应的齿形匹配，松开锁紧螺栓时，连接臂可以沿着弧形齿面在0-25度范围内调整俯仰角度，调整到目标角度后锁紧螺栓，齿面完全咬合可以提供足够的锁止摩擦力，承受连接端设备的长期静载荷不会出现角度滑移，这种齿形锁止的结构相比摩擦式锁紧，抗振动、抗载荷冲击的能力提升了40%以上，

　　适合在存在轻微振动的设备安装场景下使用。末端的设备连接段采用了L型折弯臂，臂身预留了两个不同间距的安装孔位，可以适配不同安装孔距的壁挂设备，折弯臂的折弯半径做了圆角过渡处理，避免应力集中导致的臂身断裂问题，臂身的厚度根据常规壁挂设备的承载上限做了匹配，单组撑杆可以承载5kg以内的壁挂设备，不会出现臂身弯曲变形的问题。从安装边界来看，整个撑杆完全展开后，贴壁固定段的总高度为120mm，左右方向的最大宽度为45mm，设备连接端距离壁面的最大伸出距离为60mm，安装时不需要在壁面开深孔，只需要使用适配的膨胀螺栓或者自攻螺丝将支撑脚固定在壁面的可靠承载位置即可，整个安装过程不需要复杂的专用工具，普通的内六角扳手就可以完成角度调整和锁紧操作。

　　在实际选型使用时，需要注意根据挂载设备的重量选择对应数量的撑杆，重量超过3kg的设备建议上下对称布置两组撑杆，分散壁面的局部受力，避免单固定点载荷过大导致壁面破损；角度调整时需要先将设备临时挂接在连接端，调整到合适的俯仰角度后再逐一锁紧所有调节螺栓，锁紧后需要手动晃动连接臂确认锁止到位，避免后期使用过程中出现角度偏移。这类支撑构件除了冷壁面设备安装外，也可以适配室内装饰构件壁挂、小型传感器支架固定、轻型管线支撑等场景，结构上的模块化设计也方便后期根据实际使用需求更换不同长度的连接臂，拓展不同的伸出距离适配需求，整个构件的所有棱角位置都做了倒钝处理，安装过程中不会划伤施工人员，也不会对挂载设备的表层造成磕碰损伤。
