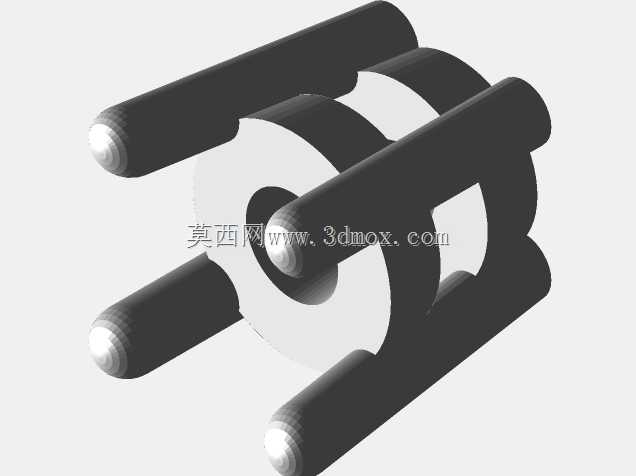

石材加工用四爪圆形尖头夹持定位构件

　　在石材异型加工、小型石材刻绘的作业场景里，这类四爪夹持构件是装夹环节的核心接触部件，直接决定薄型石材加工时的定位精度与装夹可靠性，尤其适配2mm厚度的超薄石材加工工况——这类薄石材脆性高，装夹力稍大就容易出现崩边、碎裂，装夹力不足又会在加工过程中出现工件移位，导致加工尺寸超差甚至工件报废。从实际使用场景来看，这类构件常配套安装在小型石材雕刻机、手动石材修边机的主轴侧方，或是专用的石材定位工装上，配合矩形轨道实现进给方向的位置调整，四个夹爪沿圆周方向均匀分布，相比三爪结构，对圆形、类圆形石材胚料的周向夹持贴合度更好，接触点更多，单位面积的夹持压强更低，能有效避免薄石材被夹爪压裂的问题。夹爪端部设计为0.6mm尺寸的圆形尖头，

　　这个尺寸是经过多轮工况验证的：尖头半径过小，接触应力集中，很容易在石材表面留下压痕甚至直接顶裂石材；尖头半径过大，又无法实现精准的点位定位，在加工小尺寸圆弧、精细刻线的时候，会因为夹持接触区域过大导致定位基准偏移。夹爪的安装基座采用同轴双层环体结构，内层环为中心通孔设计，既可以作为加工时的避让空间，让加工刀具从中心位置穿过完成内孔、内圆弧的加工，也可以穿入定位芯轴，实现整个夹持构件与设备主轴、工装基板的快速同轴定位，减少安装时的找正时间。外层环体预留四个夹爪的安装滑槽，每个夹爪都可以沿径向独立调整伸缩量，既可以适配不同直径的圆形石材胚料，也能在装夹轻微失圆的石材胚料时，通过单独调整单个夹爪的伸出长度，

　　保证四个夹爪都能与工件表面稳定接触，不会出现个别夹爪悬空、夹持力分布不均的问题。适配的矩形轨道为标准工业导轨规格，安装时整个夹持构件通过基座下方的滑块与矩形轨道配合，可沿轨道方向实现直线进给，轨道的配合间隙控制在0.02mm以内，保证进给过程中不会出现横向窜动，避免加工时出现振纹。从设计思路上看，这个构件没有采用复杂的气动、液压夹紧结构，而是依靠夹爪与基座滑槽之间的阻尼实现位置锁定，结构简单可靠，在石材加工这种粉尘较大的工况下，不会因为粉尘进入精密驱动结构导致卡滞，日常维护只需要定期清理滑槽内的石粉即可，不需要复杂的密封结构，适配小型加工场景的低成本、高可靠性需求。夹爪本身采用硬质合金材质制作，表面做耐磨处理，

　　长期与石材表面接触也不会出现过度磨损，保证尖头尺寸的稳定性，避免因为夹爪磨损导致定位精度下降。基座部分采用高强度铝合金材质，在保证结构刚性的前提下降低整体重量，减少沿矩形轨道进给时的运动惯量，提升进给动作的响应速度。安装边界方面，整个构件的最大外缘由四个夹爪完全伸出时的外圆尺寸决定，夹爪完全收回时，外层环体的外圆为安装基准尺寸，基座底部的滑块安装孔位间距与标准矩形导轨的安装孔位完全匹配，不需要额外加工转接板就可以直接安装在配套设备上，中心通孔的轴线与矩形轨道的上平面保持垂直，垂直度公差控制在0.01mm以内，保证装夹后石材工件的平面与加工主轴的垂直度，避免加工出现斜面、尺寸偏差的问题。在实际加工测试中，这类四爪结构装夹2mm厚度的圆形石材片时，夹持力调整到合适范围后，以3000转的主轴转速进行刻绘加工，工件不会出现移位，石材边缘也没有出现夹伤、崩边的问题，相比传统的平口钳装夹，装夹找正时间能缩短60%以上，尤其适合小批量、多规格的薄石材加工场景，也可以拓展应用在玻璃、陶瓷等脆性薄型材料的装夹定位作业中，只需要根据材料的硬度调整夹爪的伸出长度与夹持力即可，不需要更换整个夹持构件。
