BT30规格ER20与ER25适配刀架结构

　　在数控铣削、钻攻加工的日常生产场景里，主轴端的刀具装夹稳定性直接决定了加工件的形位公差与表面质量，这套适配BT30主轴的刀架组件，正是围绕加工中心常规刀具装夹需求做的结构化设计，覆盖了从短刃刀具到深腔加工的全场景装夹需求。整套组件的核心适配逻辑围绕BT30主轴的锥面配合基准展开，锥面贴合精度遵循通用数控主轴的配合公差要求，保证装夹后主轴跳动控制在加工允许的阈值内，避免高速运转时的刀具振颤。组件包含两类ER夹头选件，分别适配ER20与ER25两类标准弹性筒夹，可夹持的刀具直径覆盖1.5mm至16mm区间，基本涵盖了常规铣削、钻孔、攻丝工序用到的硬质合金、高速钢刀具柄径范围，无需额外配置多规格刀座就能满足大部分常规加工的装夹需求。

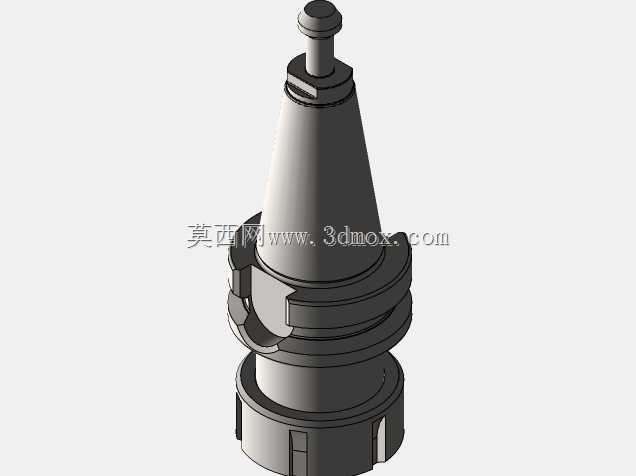

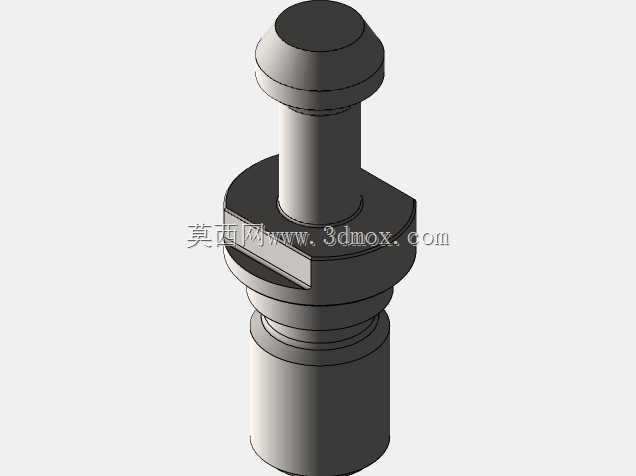

　　除了基础的夹头适配结构，组件还配置了两种长度规格的刀架加长件，分别为60mm与100mm伸出长度，针对工件深腔、避让夹具的加工场景设计，选用加长件时需结合加工转速做动平衡校核，避免伸出量过长带来的刚性下降问题，实际选型时可根据加工深度、刀具悬伸量匹配对应的加长规格，尽可能缩短刀具悬伸来提升加工刚性。组件同时配套了自动刀架适配的拉螺柱结构，可匹配加工中心自动换刀机构的拉爪尺寸，满足自动化生产线连续加工的自动换刀需求，拉螺柱的配合端面做了硬化处理，降低频繁换刀带来的接触面磨损，长期使用也能保证换刀定位精度。从结构设计思路来看，整套刀架采用分体式组合结构，不同功能模块可独立拆分更换，夹头磨损、加长件变形时无需更换整套刀体，

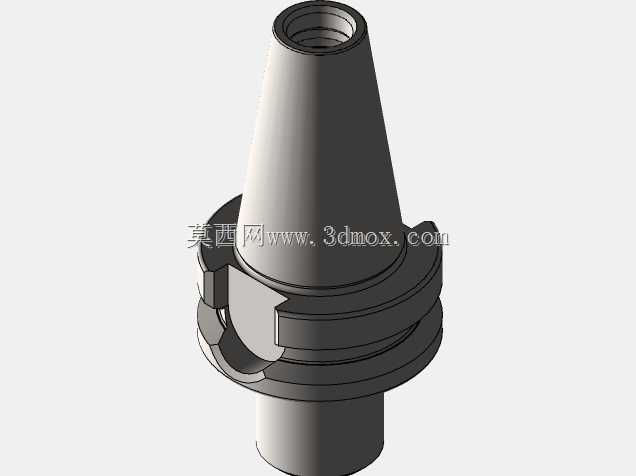

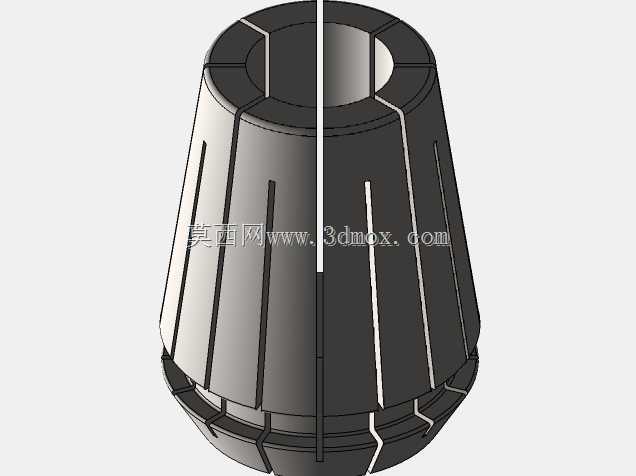

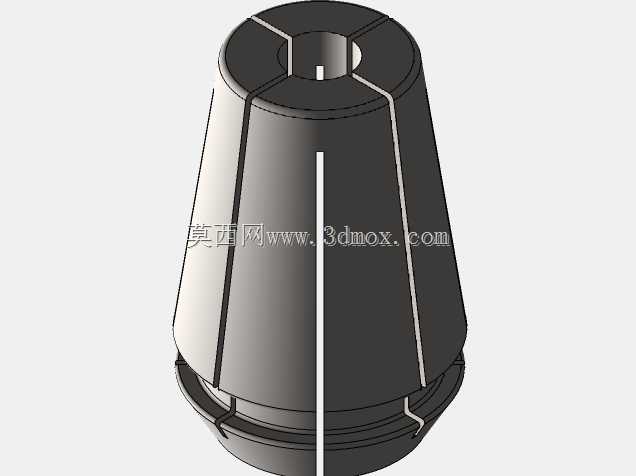

　　仅替换对应损耗件即可降低运维成本；弹性筒夹的开槽结构遵循标准ER夹头的应力分布设计，锁紧时受力均匀，夹持力足够应对常规钢件、铝件的大进给铣削加工，不会出现刀具打滑、窜动的问题。外形尺寸方面，刀架主体的锥度完全匹配BT30主轴的7:24锥面标准，安装时无需额外修配锥面，清洁锥面后直接拉入主轴即可达到定位精度要求；加长件与主体的连接采用螺纹配合加端面定位的结构，连接刚性充足，不会因为连接间隙带来加工振纹；拉螺柱的伸出长度符合通用BT30刀库的换刀行程要求，可直接适配常见的圆盘式、链条式刀库，无需调整换刀臂的位置参数。实际应用中，这套刀架组件可覆盖立式加工中心、钻攻中心的大部分常规加工工序，不管是平面铣削、型腔开粗，还是小孔钻削、

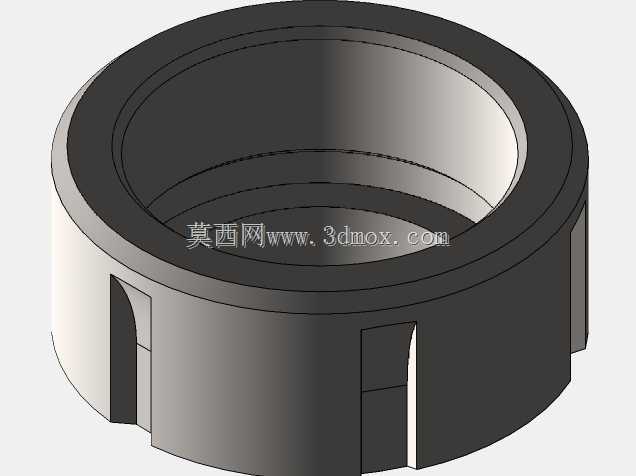

　　深腔攻丝，都能通过更换不同夹头、调整加长件规格来匹配装夹需求；日常维护时仅需定期清理锥面、夹头内壁的切屑与切削液残留，保证锁紧螺母的螺纹润滑，就能长期维持装夹精度，减少因装夹问题导致的工件报废、刀具损耗。设计时也充分考虑了加工现场的使用便利性，锁紧螺母的外径尺寸匹配标准ER扳手的规格，操作人员无需定制专用工具就能完成刀具装拆，夹头的装入取出也遵循标准ER刀架的操作逻辑，不需要额外的操作培训就能快速上手。针对高速加工场景，刀架主体做了对称结构设计，动平衡余量控制在合理区间，搭配适配的ER夹头可满足8000转以内的常规高速加工需求，不会因为结构不对称带来额外的离心振动。
