MR11GU4型LED灯泡插接固定灯座结构

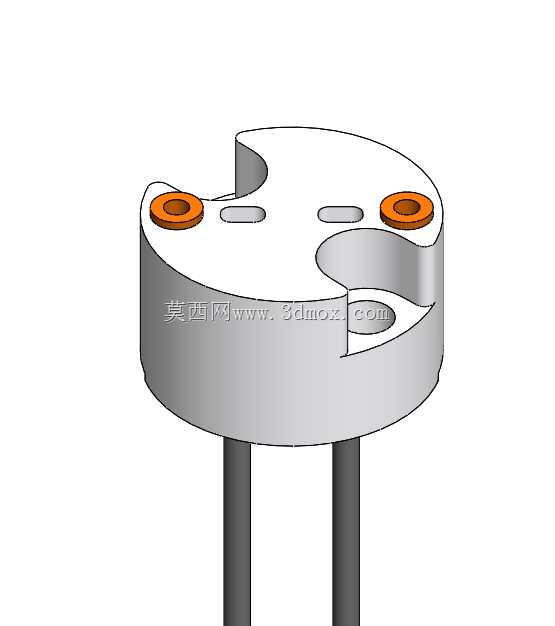

　　日常做小型照明模组结构适配的时候，经常会碰到MR11规格GU4接口的小功率LED灯泡安装需求，这类灯泡体积小、发光角度集中，常被用在设备状态指示灯、小型展柜局部照明、仪器仪表内嵌照明、低压装饰灯组这类场景里，对应的灯座结构看似简单，实则要兼顾接电可靠性、安装便捷性和长期使用的结构稳定性，这次的灯座结构就是针对这类应用场景做的适配设计。先从安装边界说起，这个灯座的主体采用圆柱式基座设计，基座顶面做了对称的缺口避让结构，两个带铜套的插针孔位按照GU4接口的标准间距排布，孔内嵌的铜套是保证接电可靠性的核心结构，能避免反复插拔导致的基座孔位磨损、接触不良问题，铜套的翻边结构卡在基座顶面，既可以轴向定位铜套，也能增大接电接触面积，

　　降低接触电阻，避免长期通电发热。基座下方伸出的两个插针是接电引脚，长度适配常规低压照明线路的焊线或者插簧连接需求，引脚和上方铜套为导通一体结构，减少内部转接的接触损耗。顶面的两个小腰型孔是安装定位孔，用来配合螺丝把灯座固定在安装面板或者设备壳体上，孔位的间距和孔径适配M2规格的自攻螺丝或者机丝，安装时不需要额外做复杂的定位工装，对准孔位锁付即可。设计的时候特意把基座侧面做了切边缺口，一方面是为了避让灯泡插接时的定位凸台，避免GU4灯泡插装时出现卡滞，另一方面也能在批量组装的时候作为防呆结构，工人拿取灯座的时候可以通过缺口快速判断安装方向，减少装反的概率。基座的圆柱外径适配常规的25mm直径安装开孔，

　　安装时可以直接卡入开孔后再通过顶面的腰型孔锁付，也可以直接在平面上贴装或者锁装，适配不同的安装场景，比如薄面板安装时，圆柱基座可以嵌入开孔内，顶面和面板齐平，整体外观更整洁；厚板或者平面安装时，基座直接贴在安装面，锁付螺丝即可固定，不需要额外做沉台加工。从功能特性上看，这个灯座的接电结构采用硬连接方式，没有额外的弹片结构，避免了长期使用后弹片疲劳导致的接触松动问题，铜套的内径和GU4灯泡的插针直径做了小过盈配合，插装后有足够的抱紧力，哪怕设备有小幅振动，也不会出现灯泡松脱、接触闪断的情况，很适合用在有轻微振动的设备状态指示场景，比如小型机床的工作状态灯、自动化设备的工位提示灯这类场景。基座材质选用常规的阻燃PBT工程塑料，

　　绝缘性能满足低压12V/24V照明场景的安规要求，同时耐温性能可以适配小功率LED灯泡长期工作的发热温度，不会出现长期受热变形的问题。设计过程中也考虑了插拔寿命的问题，铜套的厚度选了0.3mm的锡磷青铜材质，弹性和耐磨性都能满足至少500次的插拔需求，覆盖日常设备维护、灯泡更换的使用周期。另外顶面的缺口结构除了防呆和避让，还能在灯泡插装后留出一定的散热间隙，让灯泡尾部的热量可以通过缺口散出，避免热量堆积在灯座和灯泡的连接位置，延长接电部件的使用寿命。两个接电引脚的中心距严格按照GU4接口的标准4mm间距制作，和市面上所有合规的MR11规格GU4接口LED灯泡、卤素灯珠都能适配，不存在插不进或者接触不良的兼容性问题。腰型安装孔的设计也留了一定的安装调节余量，哪怕安装面板上的孔位有0.5mm以内的加工误差，也可以通过腰型孔调整位置，顺利完成安装，降低了安装面板的加工精度要求，适合批量生产时的公差适配。整体结构没有多余的复杂特征，注塑成型的时候模具结构简单，生产良率高，组装的时候只需要把铜套和引脚压入基座对应的孔位即可，不需要额外的焊接或者粘接工序，生产组装效率很高，成本也能控制在较低水平，很适合批量用在各类小型低压照明场景里。
