通风管路用片式消声管道衰减结构

　　在商用建筑通风系统、工业厂房送风排风管路、洁净车间空调送风段的设计中，管道衰减装置是控制气流沿管路传播噪声的核心部件，很多刚入行的结构设计人员容易把这类部件和普通风管接段混淆，实际上它的内部结构、安装边界、流道设计都有明确的工程逻辑，不是简单的方形壳体加内衬就能满足使用要求。

　　从实际应用场景来看，这类管道衰减结构通常安装在空调机组出风口与主送风管道的衔接段、排风管路靠近室外排风口的位置、或者跨噪声敏感区域的管路穿段，比如写字楼里风管穿过会议室上方、医院里风管穿过病房区域、工业厂房里风管从高噪声动力区穿过办公区的管段，都需要加装这类装置来削弱气流携带的风机噪声、气流湍流噪声沿管道的传递，避免管路传声影响周边区域的声环境。

　　从功能特性上看，这个结构采用的是片式阻性消声的设计逻辑，内部平行布置的消声片将整个风道截面分割成多个平行的流道，气流从装置一端进入后，会被分流到各个独立流道内，声波在穿过流道的过程中，会反复接触消声片表面的吸声材料层，声能被转化为热能耗散掉，从而实现对中高频气流噪声的有效衰减。和管式消声结构相比，这种片式结构的流道通流截面更大，在相同通风量下的气流阻力更低，不会因为加装消声装置导致整个管路系统的风压损失过大，适配中低压通风系统的使用需求，同时片式结构的消声频段更宽，对通风系统常见的125Hz-4000Hz频段的噪声都有稳定的衰减效果。

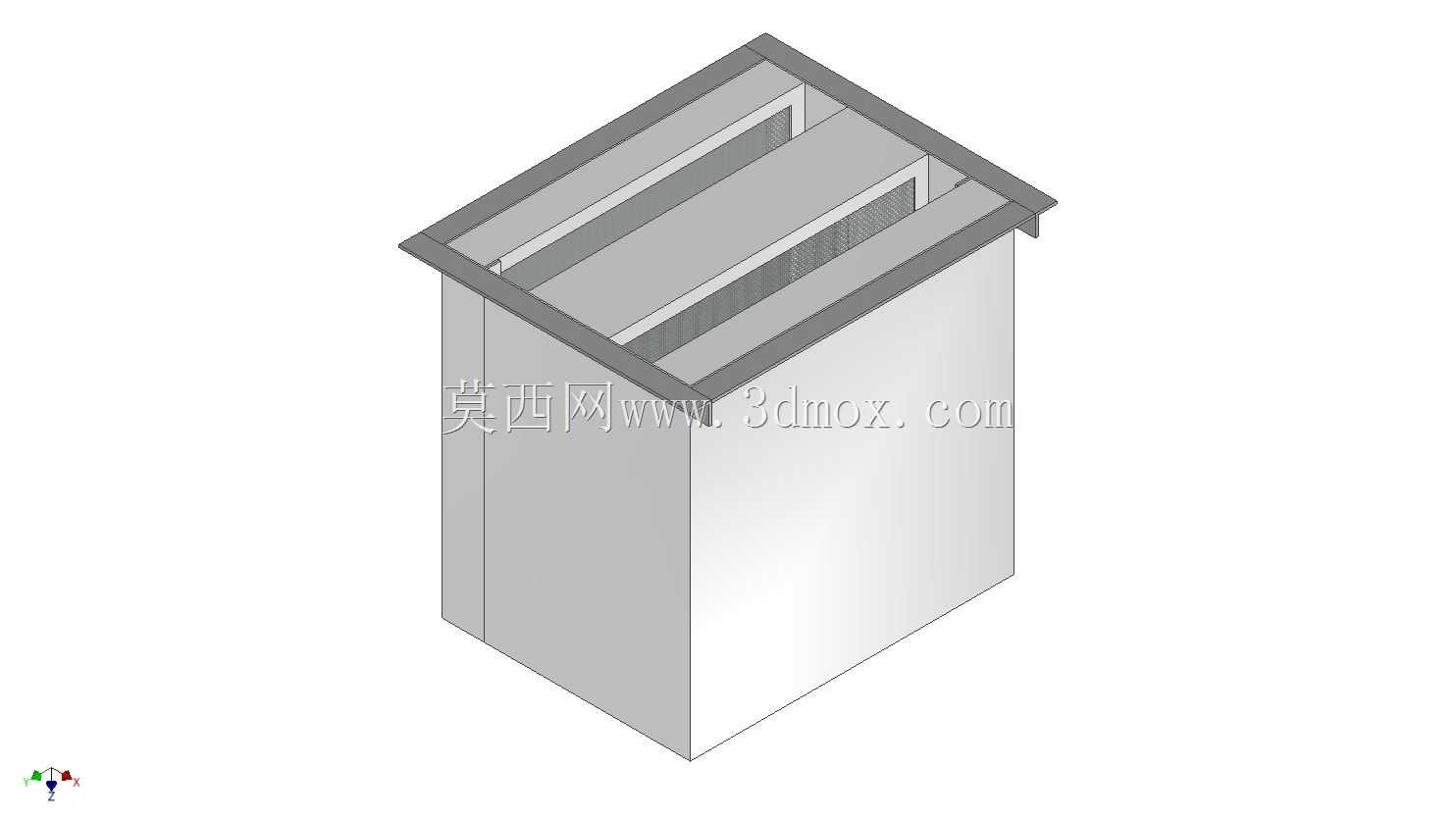

　　在设计思路上，这个结构的外壳采用薄钢板折边焊接成型，顶部带外翻的安装法兰边，法兰边的螺栓孔位和同规格的标准风管法兰完全匹配，安装时可以直接和上下游的风管段通过法兰螺栓对接，不需要额外做变径转接，能减少现场安装的施工工作量。内部的消声片采用框架式结构，外部是穿孔镀锌钢板护面，内部填充吸声材料，消声片的两端做了流线型的导风倒角，避免气流在消声片端部形成涡流产生二次再生噪声，这一点是很多新手建模时容易忽略的细节——如果消声片端部是直角结构，气流高速通过时会在直角位置形成局部涡旋，反而会额外产生气流噪声，抵消消声装置本身的降噪效果。消声片的间距是经过流道计算确定的，间距过大会降低消声效率，间距过小会提升气流阻力，同时容易在表面积灰，影响长期使用的通风性能，这个模型里的片间距控制在150-200mm区间，适配常规6m/s以内的风管风速工况，兼顾消声效率和阻力损失。

　　关于外形尺寸与安装边界，这个方形结构的外部截面尺寸和同规格的标准通风风管保持一致，装置的长度根据消声量要求确定，常规工况下长度为900-1200mm，安装时需要预留的安装空间要比装置本身长度多100mm左右，方便法兰对接时的螺栓紧固操作；装置顶部的法兰边向外伸出25-30mm，和风管法兰的宽度匹配，安装时法兰之间需要垫密封胶条，避免风管漏风。另外要注意的是，这类装置的安装方向没有强制的水平或垂直要求，但内部消声片的布置方向要和气流方向平行，不能垂直于气流方向安装，否则会大幅提升流阻，甚至导致消声片在长期气流冲击下出现结构变形。建模时要注意外壳板材的厚度匹配，常规工况下采用0.75-1.2mm厚的镀锌钢板即可，高压工况下可以适当提升板材厚度，消声片的框架要和外壳内壁做可靠的固定连接，避免气流长期吹动导致消声片松动产生异响。

　　很多设计人员在做管路系统建模时，容易忽略这类消声装置的内部流道细节，直接用实心方盒代替，后期做管路阻力校核、碰撞检查时就会出现偏差，这个模型还原了内部消声片的布置、端部导风结构、法兰安装边的细节，在做整体通风系统三维装配时，可以直接导入使用，不需要再额外做结构简化，能提升整体管路设计的精度，避免后期施工时出现安装空间不足、流阻计算偏差的问题。另外在做BIM管线综合排布时，这类装置的外部尺寸和标准风管一致，不会额外占用过多的管井或吊顶空间，适合在层高有限的商用建筑吊顶内布置，不需要为了加装消声装置额外提升吊顶高度，能帮助控制建筑的整体层高成本。
