工业VAC型锥斗式真空吸尘过滤装置

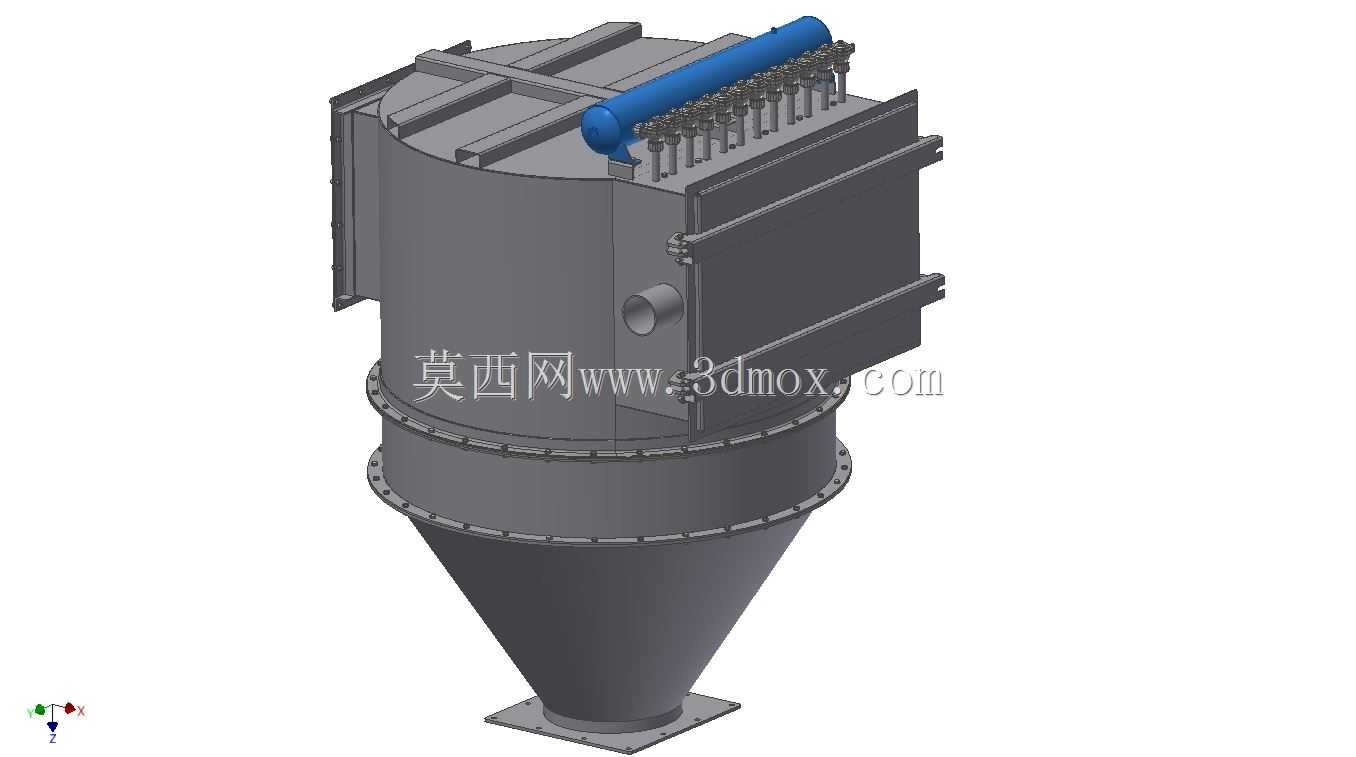

　　在木工加工车间、金属打磨工位、粉体输送产线这类持续产生悬浮粉尘的作业场景中，含尘气流的有效收集与过滤是保障作业环境合规、避免粉尘积聚引发安全隐患的核心环节，这款锥斗式真空吸尘过滤装置，正是针对这类负压吸尘工况开发的核心气固分离设备。不同于正压送风的除尘单元，该设备依托负压抽吸形成的气流场，将工位处散逸的含尘空气通过配套管路抽入设备腔体内部，依靠滤材的拦截作用实现粉尘与洁净空气的分离，过滤后的达标空气可直接排入车间内部，减少冬季采暖或夏季制冷工况下的室内外换气能耗。从结构设计逻辑来看，设备采用上圆柱下锥斗的立式布局，首先是考虑到立式结构的占地面积更小，在车间边角、设备夹层这类狭窄安装空间内的适配性更强，圆柱段的内部空间规整，

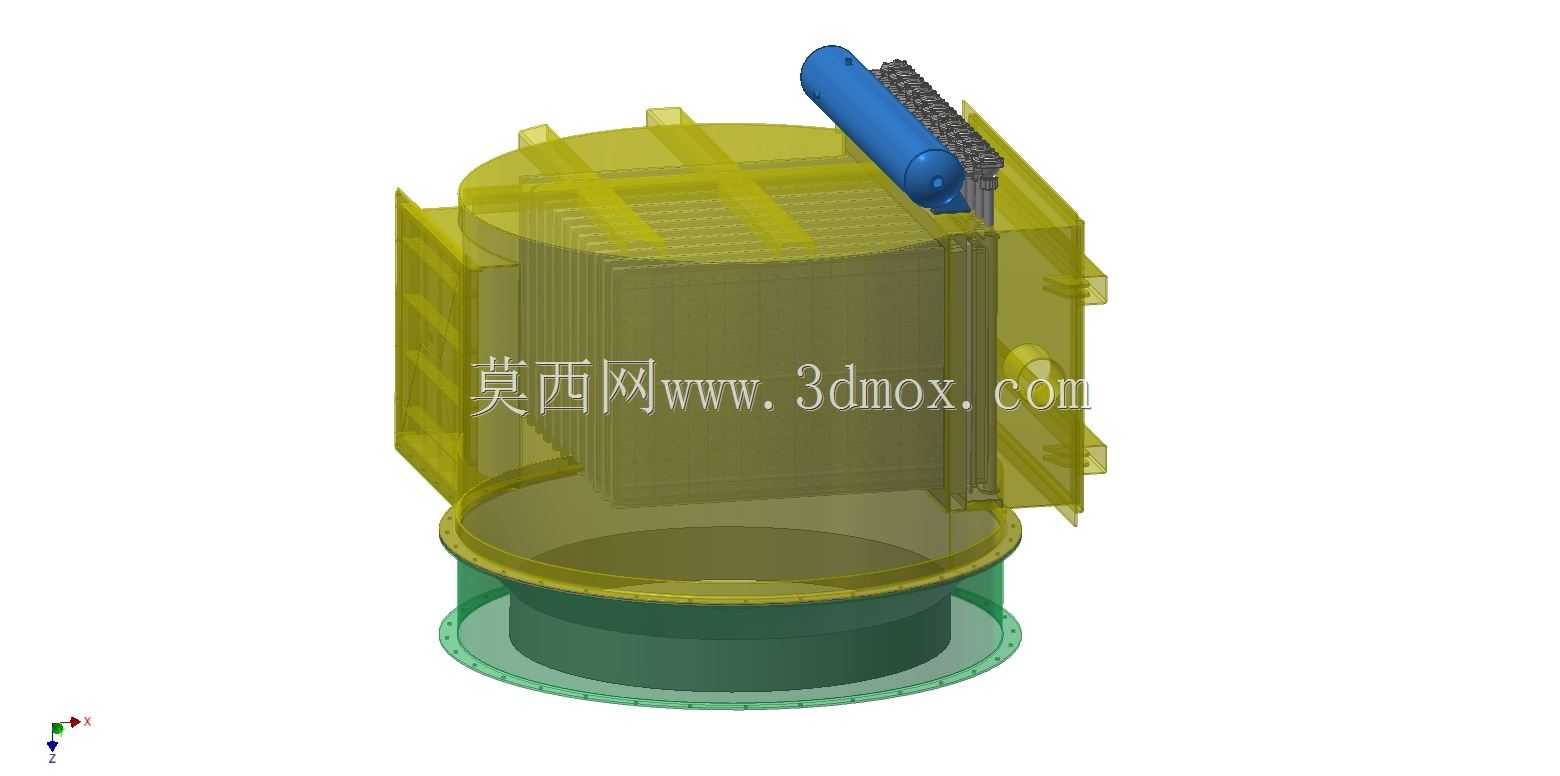

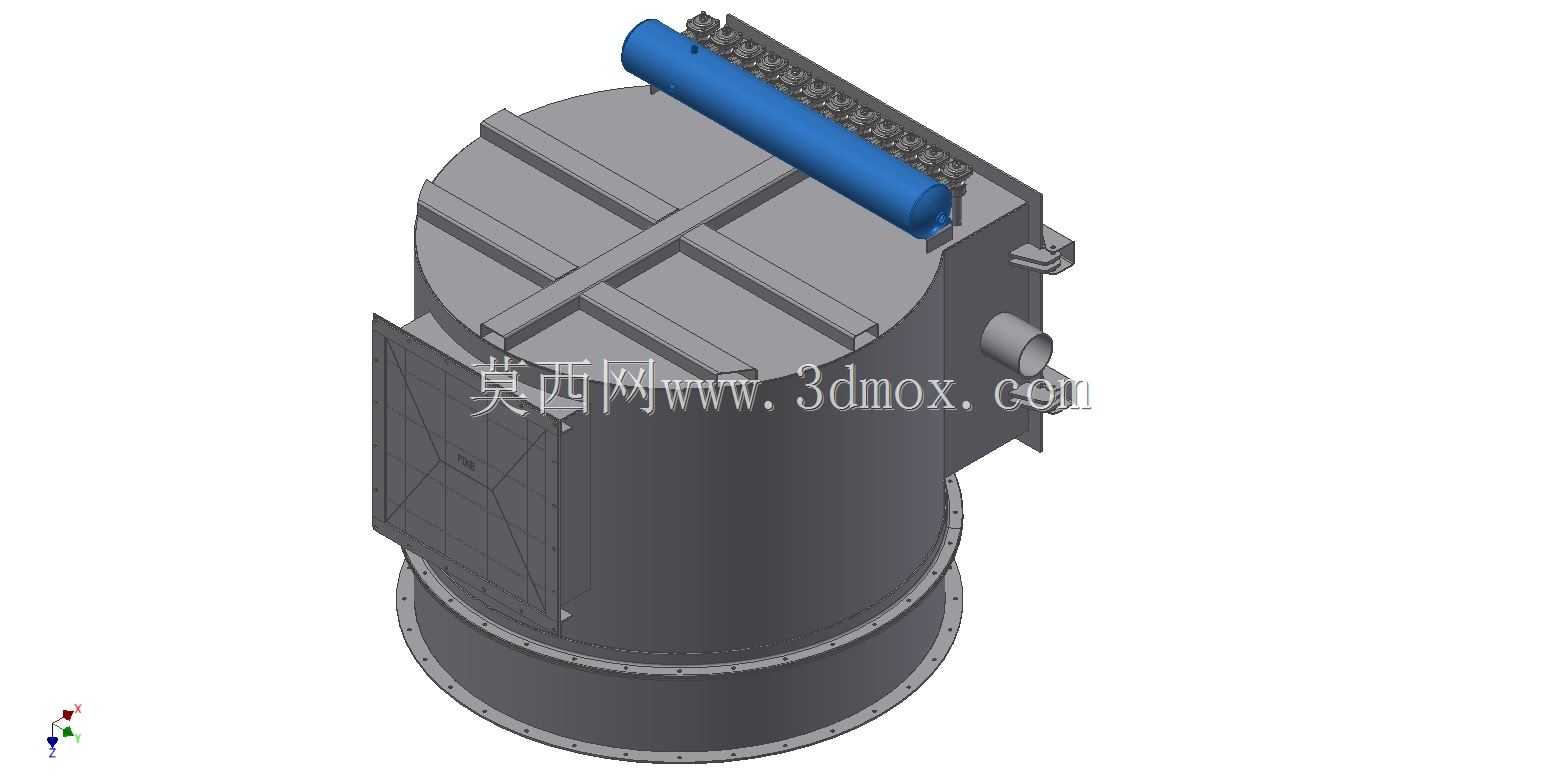

　　可最大化布置滤袋或滤筒的安装位，保证单位体积内的过滤面积满足设计风量要求；下部的锥斗段则是利用粉尘自身的重力沉降特性，被滤材拦截下来的粉尘在反吹清灰动作下落入锥斗底部，通过底部的卸灰阀定期集中排出，避免粉尘在腔体内二次飞扬影响过滤效率。设备顶部布置的横向集气包与脉冲喷吹组件，是实现不停机清灰的核心结构，每一组喷吹嘴对应下方的一根滤材单元，按照设定的周期依次对滤材进行高压反吹，将附着在滤材表面的粉尘层吹落，持续维持滤材的透气性能，避免运行阻力持续升高导致吸尘风量衰减。设备侧面开设的大尺寸检修门，采用快拆式压紧结构，无需完全拆解设备即可完成内部滤材的更换、腔体内壁积尘的清理作业，日常运维的操作门槛更低，适合工厂运维人员自行完成常规保养。

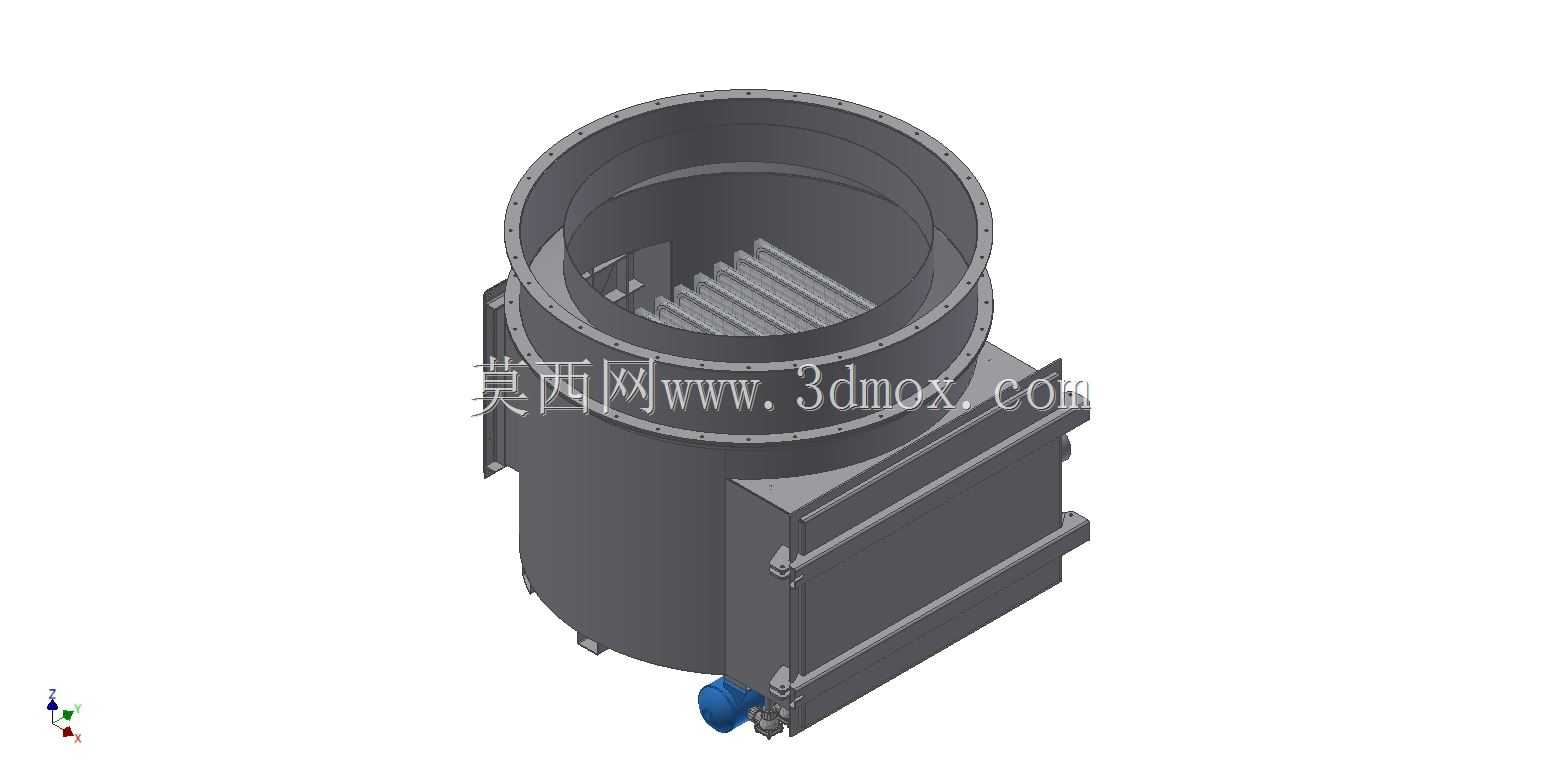

　　设备筒体侧面预留的圆形接口为含尘气流的进气口，采用标准法兰连接结构，可直接对接不同管径的吸尘支管，适配车间内多工位同时吸尘的管路布局需求；顶部的洁净气出口则可根据现场安装条件选择对接引风机或者直接外排，接口的位置设计避开了顶部的喷吹组件，安装时不会出现管路干涉的问题。从安装边界来看，设备底部采用方形支座结构，支座上预留的螺栓安装孔可直接固定在混凝土基础或者钢制安装平台上，锥斗底部距离安装面预留了足够的卸灰空间，可对接集尘桶或者螺旋输灰装置，无需额外抬高设备即可完成卸灰组件的安装；设备整体的重心沿立式中轴线分布，运行过程中脉冲喷吹产生的振动幅度极小，基础承载仅需满足设备满料状态下的总重量即可，无需额外做减震加固处理。

　　在实际选型匹配过程中，该结构的过滤装置可根据处理风量的需求调整圆柱段的高度与直径，增减内部滤材的布置数量，适配从单工位打磨吸尘到整个车间中央除尘系统的不同风量需求，锥斗的锥角设计严格按照粉尘的安息角取值，避免流动性较差的粉尘在锥斗壁面搭桥、积料，保证落灰顺畅。不同于小型家用吸尘设备的滤尘结构，该工业级装置的滤材可根据粉尘的特性选择不同的材质，针对金属打磨产生的硬质粉尘可选用耐磨型滤料，针对木工、塑料加工产生的纤维性粉尘可选用表面覆膜的易清灰滤料，针对有防静电要求的粉体加工场景还可更换导电滤材，避免静电积聚引发的燃爆风险。设备筒体上沿的加强筋结构，是为了应对负压运行工况下的筒体刚度需求，避免设备在高负压抽吸状态下出现筒体吸瘪变形的问题，所有法兰连接位置均预留密封垫安装槽，保证整机的密封性能，避免负压泄漏导致吸尘口吸力不足的问题。
