Econojet袋式料斗粉尘过滤除尘装置

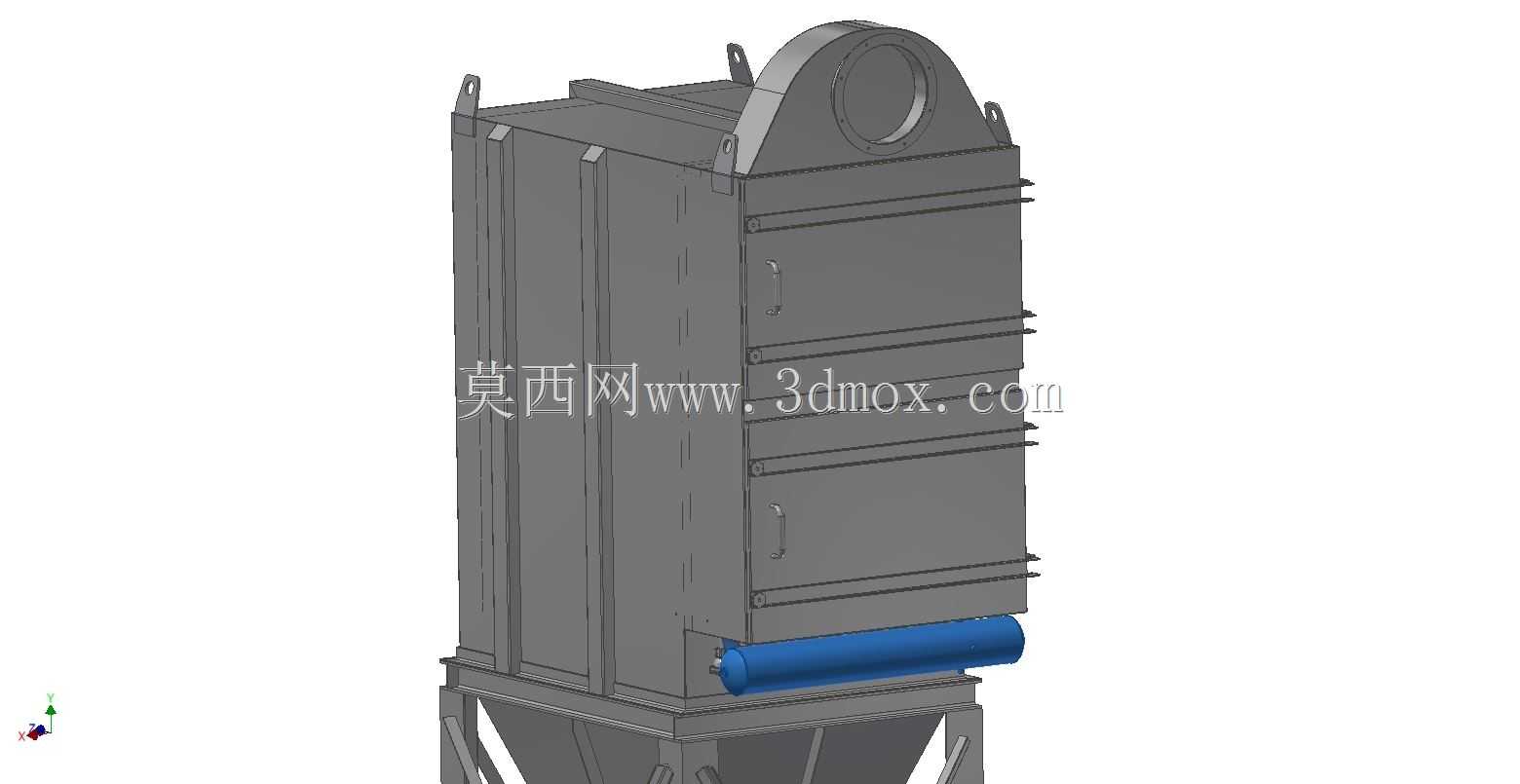

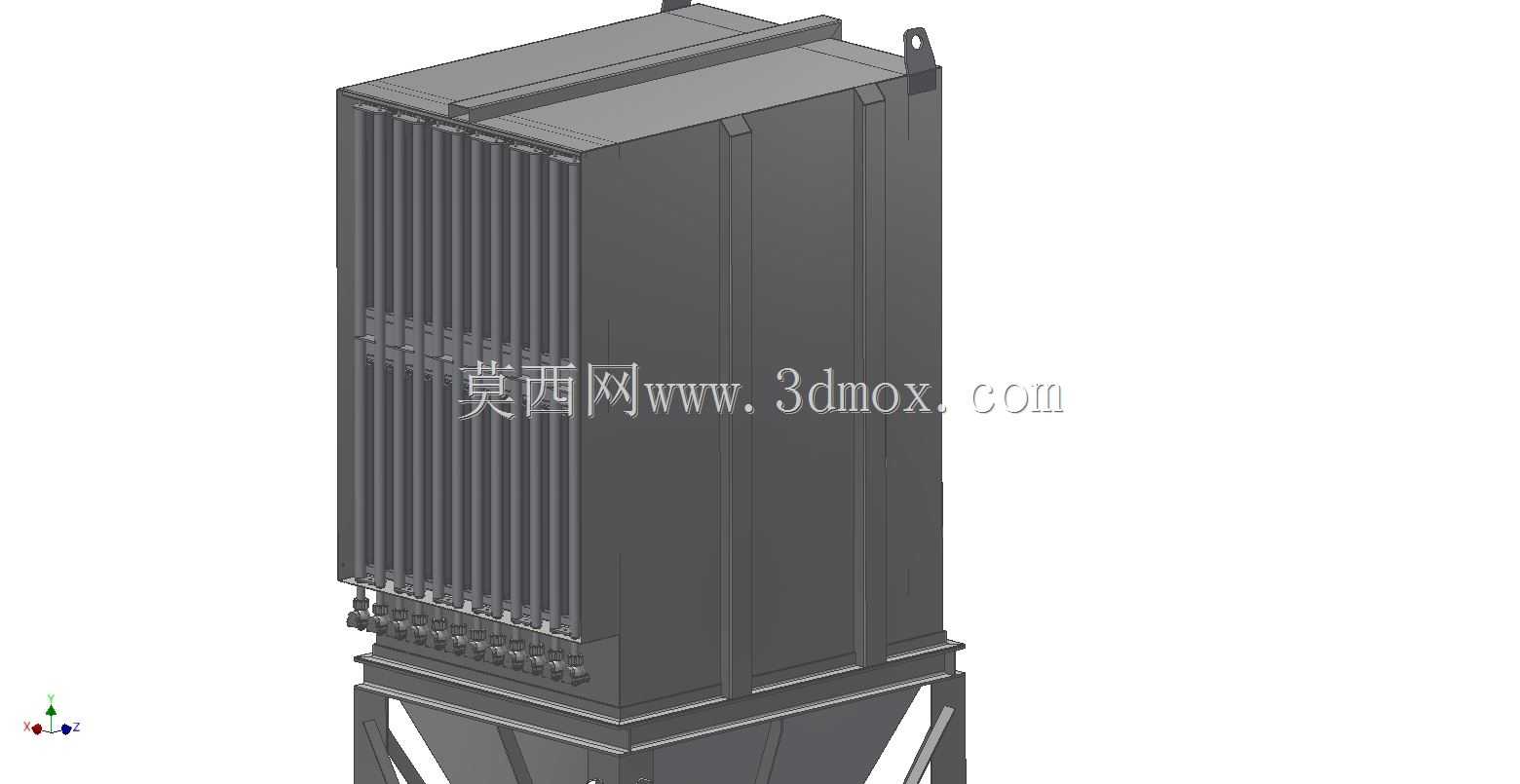

　　在木工加工车间的开料工位、粮食仓储的输送转接点、建材生产的粉体投料环节，这类带锥形料斗的袋式除尘装置都是粉尘治理环节的核心配套设备，主要用于捕集生产过程中弥散的干性粉尘，避免粉尘外溢造成车间环境恶化、职业健康隐患，同时也能回收部分可再利用的粉体物料，减少生产原料的无谓损耗。从结构设计逻辑来看，该装置采用上箱体过滤、下锥斗集尘的分体式布局，上部的方形箱体为过滤单元安装腔，内部预留了滤袋的安装固定位与喷吹清灰的走管空间，箱体侧面设置的检修门结构，可在不拆解整体设备的前提下完成滤袋更换、内部积尘清理等日常维护操作，大幅降低设备运维的拆装工作量。下部的锥形料斗采用大倾角斜壁设计，斜壁角度设置大于粉尘的自然安息角，

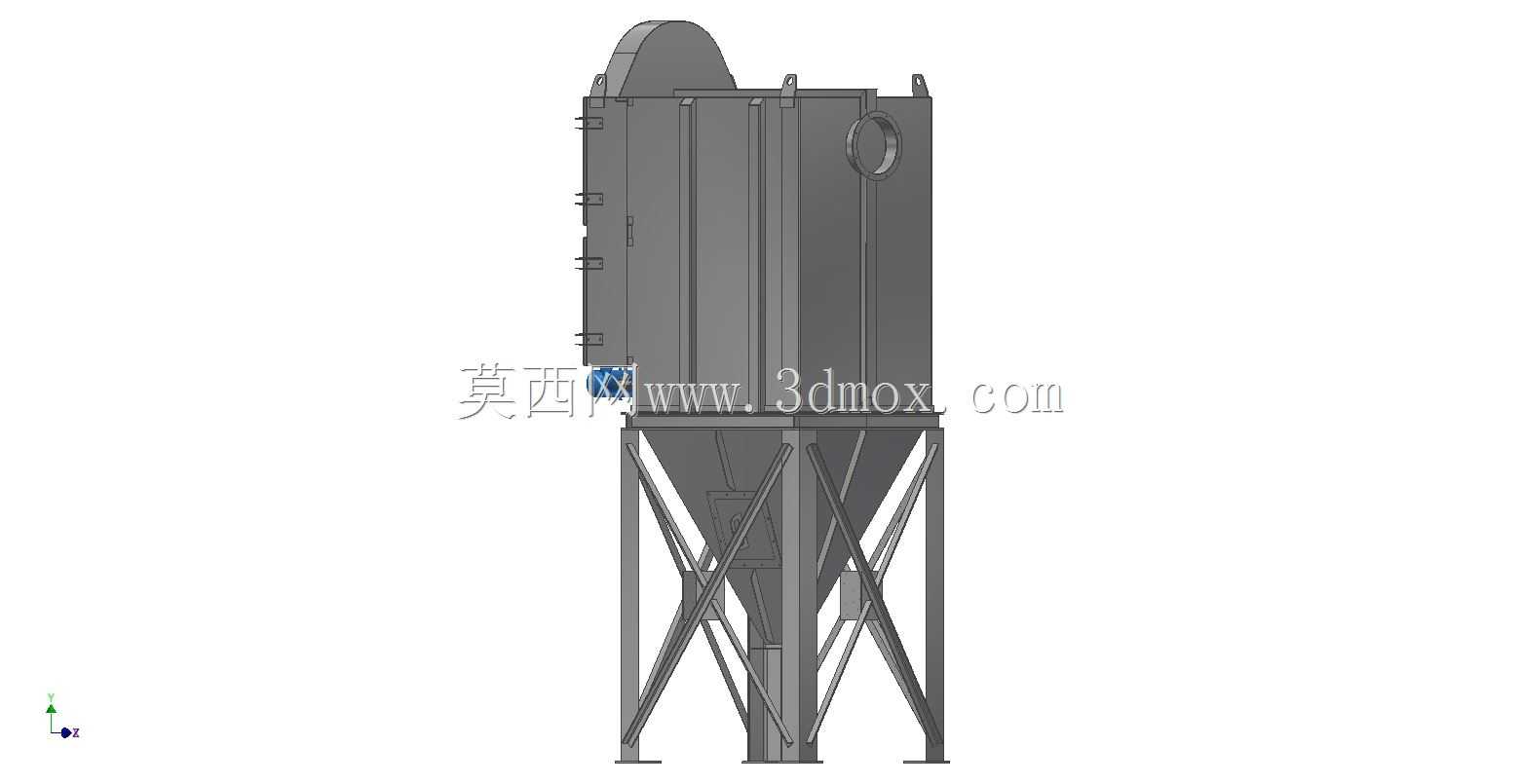

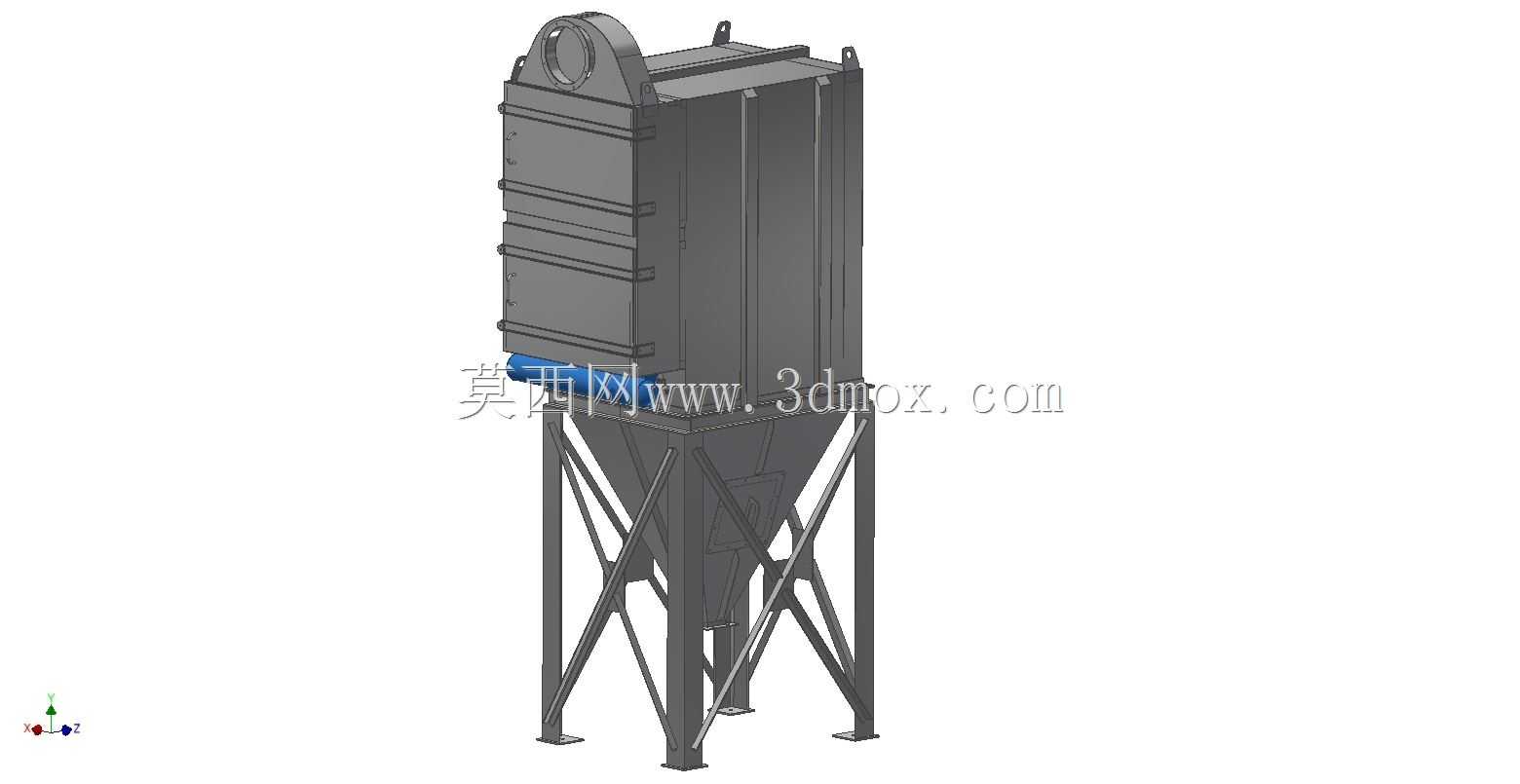

　　能够保证被滤袋拦截下落的粉尘依靠自重顺利滑向料斗底部的卸灰口，避免粉尘在锥斗内壁搭桥、堆积造成排灰不畅，锥斗与上部箱体之间采用法兰连接结构，连接面预留密封垫安装槽，可保证设备运行时的整体密封性，防止含尘气体从连接缝隙泄漏。设备整体采用型钢焊接支架作为支撑结构，支架的支腿分布与箱体、锥斗的重心位置匹配，支腿底部预留地脚螺栓安装孔，可直接通过膨胀螺栓固定在混凝土基础上，也可根据现场安装需求在支腿底部加装减震垫，降低设备运行时的振动传递。从安装边界来看，该设备的方形箱体截面尺寸适配常规车间的设备安装预留空间，整体高度可根据现场的层高、卸灰机构的安装需求做适配调整，进风口设置在箱体侧部的中下部位置，可直接对接车间产尘点的吸尘管道，

　　出风口设置在箱体顶部，可对接后续的引风设备，气流从侧部进风口进入箱体后，大颗粒粉尘在重力作用下直接落入下部锥斗，细小粉尘随气流上升经过滤袋拦截后，洁净气体从顶部出风口排出，整个气流路径设计流畅，可有效降低设备运行的风阻，减少引风设备的能耗。在细节设计上，箱体顶部设置了检修人孔与起吊耳板，方便设备安装时的整体吊装与后期内部检修作业，锥斗下部可根据使用需求搭配卸灰阀、集尘桶等不同的卸灰组件，适配连续排灰、间歇排灰等不同的生产工况，支架的横向连接杆件既提升了整体支撑结构的刚性，也可作为现场安装、运维时的临时踩踏支撑点，无需额外搭设运维操作平台。这类除尘装置的过滤单元采用模块化设计思路，可根据处理风量的需求调整滤袋的安装数量，

　　在不改变整体外形安装尺寸的前提下适配不同的产尘点风量需求，设备的外表面采用喷砂后喷涂防锈漆的处理工艺，可适应车间内多粉尘、一定湿度的使用环境，延长设备的整体使用寿命。在实际选型应用中，该类装置可独立作为单工位产尘点的除尘设备使用，也可多台并联对接整个车间的集中除尘管网，适配不同规模的生产现场粉尘治理需求，其结构设计充分考虑了现场安装、运维、工况适配的各类实际需求，没有冗余的结构设计，所有部件的设置都围绕粉尘捕集、过滤、收集的核心功能展开，能够在保证除尘效率的前提下，尽可能降低设备的制造成本与后期运维成本。
