剪叉式伸缩折叠置物承载支架结构

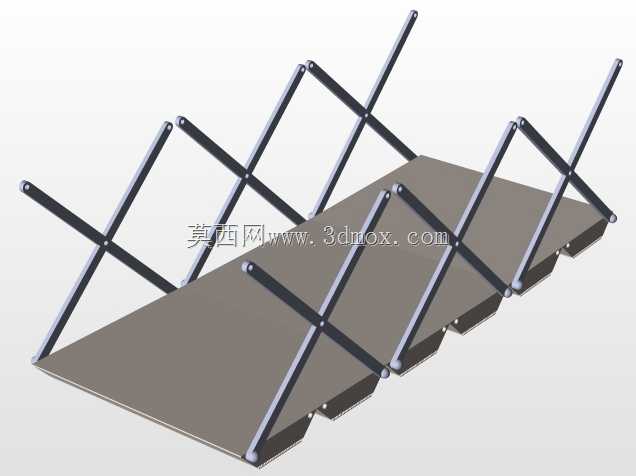

　　该剪叉式伸缩折叠承载支架，核心采用多组平行四边形铰接剪叉单元作为伸缩执行结构，配套平面承载面板构成完整的置物支撑体系，在日常生产与民用场景中适配性极强，可作为临时物料周转承载台、户外便携置物架、小型工件分拣临时放置台、桌面拓展承载架使用，也可集成在小型输送线的接驳段作为可伸缩过渡承载面，或是嵌入仓储货架的拓展层板实现储物空间的灵活调整。从结构设计逻辑来看，剪叉臂采用等长金属杆件加工，每根杆件的铰接孔位严格按照等距排布，相邻剪叉单元通过中间铰接销轴连接，剪叉臂的下端分别与承载面板底部的滑动导槽、固定支座铰接，上端则对应连接另一组滑动副与固定端，通过剪叉单元的角度变化实现整体支撑面的长度伸缩，

　　完全收拢状态下整体体积仅为展开最大长度的四分之一，便于收纳与转运，展开过程中承载面板始终保持水平状态，不会随伸缩动作出现倾斜，避免放置的物料滑落。在安装边界与尺寸适配层面，该结构的固定端可通过螺栓直接固定在桌面、墙面或是设备机架的预设安装孔位上，滑动端配套的尼龙滑块嵌入承载面板底部的C型导槽内，滑动行程与剪叉臂的最大展开角度匹配，单组剪叉单元的铰接销轴采用不锈钢材质，配合轴套降低转动摩擦阻力，避免反复伸缩后出现卡滞。承载面板采用平板式结构，表面做防滑纹理处理，边缘做圆角倒钝处理，避免操作过程中剐蹭操作人员，面板底部设置有等距分布的加强筋，提升单位面积的承载能力，避免放置较重工件时出现面板下凹变形。从实际使用的功能特性来看，

　　该支架无需额外的动力源驱动，仅通过手动推拉即可完成伸缩长度的调整，调整到位后可通过侧边的锁紧旋钮固定剪叉臂的张开角度，实现任意长度位置的锁止，适配不同尺寸的物料放置需求；剪叉臂的杆件截面采用矩形管设计，相比圆管具备更高的抗弯曲强度，在额定承载范围内不会出现杆件弯折变形，铰接位置的销轴端部设置有防脱卡簧，避免长期使用后销轴脱出导致结构失效。在结构细节处理上，所有铰接孔的位置度公差控制在0.1mm以内，保证多组剪叉单元动作的同步性，避免伸缩过程中出现左右不同步导致的卡滞问题；承载面板与剪叉臂的连接位置设置有缓冲垫片，减少伸缩动作到位时的刚性碰撞，降低结构工作噪音；收拢状态下所有剪叉臂完全收折在承载面板的下方，

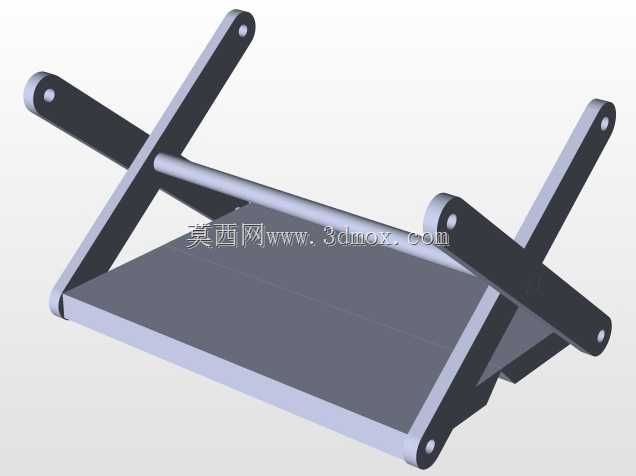

　　不会有突出的杆件占用额外空间，可直接推入柜体下方或是设备间隙内存放。针对不同的使用场景，该结构可通过调整剪叉臂的杆件长度、铰接孔间距来调整最大展开长度与承载能力，杆件长度越长则最大展开行程越大，对应杆件的壁厚也需要同步提升以保证结构刚性，若用于承载较重的工业工件，可在剪叉臂的中间位置增加横向连接杆件，提升整体结构的抗扭性能，避免单侧受力时出现结构扭曲。
